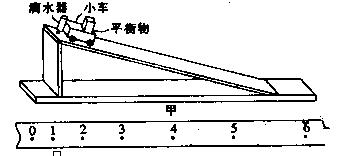

11．(7分)某校研究性学习小组的同学用如图甲所示的滴水法测量一小车在斜面上运动时的加速度．实验过程如下：在斜面上铺上白纸，用图钉钉住；把滴水计时器固定在小车的末端，在小车上固定一平衡物；调节滴水计时器的滴水速度，使其每0.2 s滴一滴(以滴水计时器内盛满水为准)；在斜面顶端放置一浅盘，把小车放在斜面顶端，把调好的滴水计时器盛满水，使水滴能滴人浅盘内；随即在撤去浅盘的同时放开小车，于是水滴在白纸上留下标志小车运动规律的点迹；小车到达斜面底端时立即将小车移开．

　　　 图乙为实验得到的一条纸带，用刻度尺量出相邻点之间的距离是，，，，，。试问：

　 (1)滴水计时器的原理与课本上介绍的　　　　　　　　　 原理类似。

　 (2)由纸带数据计算可得计数点4所代表时刻的瞬时速度=　　　　 m/s，小车的加速度=　　　　 m/s²(结果均保留2位有效数字)

10．如图所示，水平地面上有一木箱，木箱与地面之间的动摩擦因数为，现对木箱施加一拉力F，使木箱做匀速直线运动．设F的方向与水平面的夹角为θ，在θ从0°逐渐增大到50°的过程中，木箱的速度保持不变，则下列说法不正确的是　　　　　　　　　　　　　　 (　　 )

　　　 A．F可能一直减小　　 　　　　　　　　　　　　　

　　　 B．F可能先减小后增大

　 　　 C．摩擦力不变　　 　　　　　　　　　　　　　　　　

　　　 D．摩擦力一定减小

第Ⅱ卷　 (非选择题　 共60分)

　　　 非选择题部分共6小题，把答案填在题中的横线上或按题目要求作答．解答题应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位。

9．设物体运动的加速度为口，速度为口，位移为豇现有四个不同物体的运动图象如图所示，假设物体在t-----0时的速度均为零，则其中表示物体做单向直线运动的图象是　　　　　　　　　　　 (　　 )

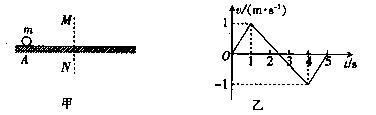

8．如图甲所示，质量kg的小球放在光滑水平面上，在界线MN的左方始终受到水平恒力F₁作用，在MN的右方除受F₁外还受到与F₁在同一条直线上的水平恒力F₂的作用．小球从A点由静止开始运动，运动的图象如图乙所示．由图可知，下列说法中正确的

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．F₂的大小为1.5 N

　　　 B．F₁与F₂的比值大小为2:3

　　　 C．时，小球经过界线MN

　　　 D．小球在界面左右两侧离界面的最大距离之比为2：3

7．如图所示，用两根细线把A、B两小球悬挂在天花板上的同

一点O，并用第三根细线连接A、B两小球，然后用某个力

F作用在小球A上，使三根细线均处于直线状态，且OB细

线恰好沿竖直方向，两小球均处于静止状态．则该力可能为

图中的　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　 　　 A．F_l或F₂　　 　　　　 B．F₂或F₃

　 　　 C．F₃或F₄　　 　　　　 D．F₁或F₄

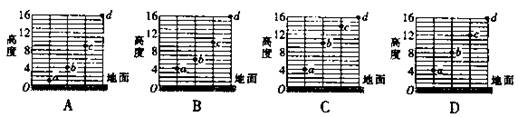

6．四个小球在离地面不同的高度处同时从静止释放，不计空气阻力，从某一时刻起每隔相等的时间间隔，小球依次碰到地面．则刚开始运动时各小球相对地面的位置可能是下列各图中的　　　　　　　　　　　　　　　　　　　　　　 (　　 )

5．如图所示，一小车的表面由一光滑水平面和一光滑斜面连接而成，其上放一球，球与水平面的接触点为n，与斜面的接触点为b．当小车和球一起在水平桌面上做直线运动时，下列结论正确的是　　　　　　　　　　　　　 (　　 )

　　　 A．球在口、b两点处一定都受到支持力

　　　 B．球在a点处一定受到支持力，在b点处一定不受支持力

　　　 C．球在n点处一定受到支持力，在b点处不一定受到支持力

　　　 D．球在a点处不一定受到支持力，在b点处也不一定受到支持力

4．设想在百米赛跑游戏中，甲、乙、丙、丁四个运动员从一开始就做

匀速直线运动，甲按时起跑，乙0.5 s后才开始起跑，丙抢跑的距

离为l m，丁则从终点100 m处往回跑．试说明图中的A、B、C、

D四条图线分别表示的是高·考￥资%源~网哪个遣动员的位移一时间图象(　　 )

　　　 A．代表甲　　 　　　　 B．B代表乙　 　　　　

　　　 C．C代表丙　　 　　 D．D代表丁

3．一个80 N的力，可以分解成两个力，则这两个力的大小不可能　　　　　　　　　　　　　　　 (　　 )

　　　 A．40 N，50 N　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 B．200 N，80 N　　 　　

　　　 C．80 N，70 N　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 D．200 N，240 N

2．跳水比赛是我国传统优势项目．设某运动员正在进行10 m跳台跳水比赛，若只研究运动员的下落过程，下列说法正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．为了研究运动员的技术动作，可将正在比赛的运动员视为质点

　　　 B．运动员在下落过程中，感觉水面在匀速上升

　　　 C．运动员通过前一半位移用的时间短，后一半位移用的时间长

　　　 D．运动员在前一半时间内通过的位移小，后一半时间内通过的位移大
