11．(6分) 用如图实12甲所示的装置测定弹簧的劲度系数，被测弹簧一端固定于A点，另一端B用细绳绕过定滑轮挂钩码，旁边竖直固定一最小刻度为mm的刻度尺，当挂两个钩码时，绳上一定点P对应刻度如图12乙中ab虚线所示，再增加一个钩码后，P点对应刻度如图实12乙中cd虚线所示，已知每个钩码质量为50 g，重力加速度g＝9.8 m/s²，则被测弹簧的劲度系数为　　N/m．挂三个钩码时弹簧的形变量为　　cm．

10．为了使高速公路交通有序、安全，路旁立了许多交通标

志．如图11所示，甲图是限速标志(白底、红圈、黑

字)，表示允许行驶的最大速度是110 km/h；乙图是路

线指示标志，表示到泉州还有100 km．上述两个数据

的物理意义是　　　　　　　　　　　　　　 (　)

图11

　　　 A．110 km/h是平均速度，100 km是位移

　　　 B．110 km/h是平均速度，100 km是路程

　　　 C．110 km/h是瞬时速度，100 km是位移

　　　 D．110 km/h是瞬时速度，100 km是路程

卷Ⅱ

9．如图10所示，在水平力F作用下，A、B保持静止．若A与B的

接触面是水平的，且F≠0．则关于B的受力个数可能为(　)

　　　 A．3个 　　　　　　　　　

　　　 B．4个

　　　 C．5个　 　　　　　　　　

　　　 D．6个　　　　　　　　　　　　　　　

8．如图9所示，小球从竖直砖墙某位置静止释放，用频闪照相

机在同一底片上多次曝光，得到了图中1、2、3、4、5所

示小球运动过程中每次曝光的位置．连续两次曝光的时间

间隔均为T，每块砖的厚度为d．根据图中的信息，下列

判断正确的是 　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

A．能判定位置“1”是小球释放的初始位置

　　　 B．能求出小球下落的加速度为

　　　 C．能求出小球在位置“3”的速度为

　　　 D．能判定小球下落过程中受不受阻力

7．一枚火箭由地面竖直向上发射，其速度和时间的关系

图线如图8所示，则　　　　　　　　　 (　　 )

A．t₃时刻火箭距地面最远

　　　 B．t₂-t₃时间内，火箭在向下降落

　　　 C．t₁-t₂时间内，火箭处于失重状态

　　　 D．0-t₃时间内，火箭始终处于失重状态　　　　　　　　　　　　 图8

6．一端装有定滑轮的粗糙斜面体放在地面上，A、B两物体通过细绳连接，并处于静止状态(不计绳的质量和绳与滑轮间的摩擦)，如图7所示．现用水平力F作用于物体B上，缓慢拉开一小角度此过程中斜面体与物体A仍然静止．

则下列说法正确的是　　　　　　　　　　 (　)

A．水平力F不变

　　　 B．物体A所受斜面体的摩擦力一定变大

　　　 C．物体A所受斜面体的作用力不变　　　　　　　　　 　　　　　　图7

　　　 D．斜面体所受地面的支持力一定不变　　　　　　　　　　　　　　　

5．如图5所示，斜面体M的底面粗糙，斜面光滑，放在粗糙水平面上．弹簧的一端固定在墙面上，另一端与放在斜面上的物块m相连，弹簧的轴线与斜面平行．若物块在斜面上做简谐运动，斜面体保持静止，则地面对斜面体的摩擦力F_f与时间t的关系图象是图6中的　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 　　图5　　　　　　　　　　　　　　　　　　　　　 图6

4．如图4所示，是一直升机通过软绳打捞河中物体，物体质量为m，由于河水的流动将物体冲离使软绳偏离竖直方向，当直升机相对地面静止时，绳子与竖直方向成θ角度，下列说法正确的是 　　　　　　　　　　　　　　　 (　)

　　　 A．绳子的拉力为 mg/cosθ　　　　　

　　　 B．绳子的拉力可能少于mg

　　　 C．物体受到河水的作用力等于绳子拉力的水平分力

　　　 D．物体受到河水的作用力大于绳子拉力的水平分力

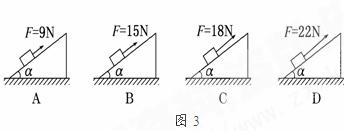

3．一质量为3 kg的物体，被放置在倾角为α＝37°的动摩擦因数为0.2的固定斜面上，在如图3所示的四种情况下不可能处于平衡状态的是(令最大静摩擦力等于滑动摩擦力，sin37°＝0.6，cos37°＝0.8，g＝10 m/s²)　　　　　　　　　　 　 (　)

图4

2．一物体从静止开始由倾角很小的光滑斜面顶端滑下，保持斜面底边长度不变，逐渐增加斜面长度以增加斜面倾角．在倾角增加的过程中(每次下滑过程中倾角不变)，物体的加速度a和物体由顶端下滑到底端的时间t的变化情况是　　　 　　　　　　　　　　　　　　　　 (　)

　　　 A．a增大，t增大　　　　　　　　　　 B．a增大，t变小

　　　 C．a增大，t先增大后变小　　　　　　 D．a增大，t先变小后增大
