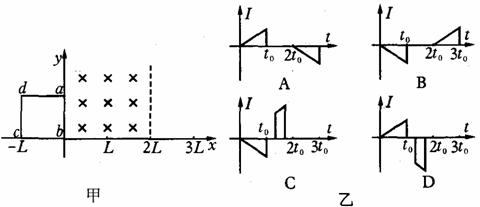

10. 如图甲所示，在0≤x≤2L的区域内存在着匀强磁场，磁场的方向垂直于xOy平面(纸面)向里，具有一定电阻的矩形线框abcd位于xOy平面内，线框的ab边与y轴重合，bc边长为L．令线框从t=0的时刻起由静止开始沿x轴正方向做匀加速运动，则线框中的感应电流I(取逆时针方向的电流为正)随时间t的函数图象可能是图乙中的哪一个？(　　　 )

9. 如图所示，一理想变压器原、副线圈匝数之比为

5：1，交流电源的电压(V)，

电阻Ω，电压表、电流表均为理想电表。

则下列说法中正确的是(　　　　 )

　A．交流电的频率为100Hz　　　　　　　 B．电阻R上的功率为1100W

　C．电压表V的示数为　　　　　 D．电流表A₁的示数为

8. 如图所示，竖直轻弹簧上端固定着一个小球A，下端固定在地面上，在竖直向下的恒力F的作用下，弹簧被压缩到B点，现突然撤去力F，小球将在竖直方向上开始运动，若不计空气阻力，则下列中说法错误的是(　　 )

A.小球运动是简谐运动

B.小球在上升过程中，重力势能逐渐增大

C.小球在上升过程中，当弹簧恢复原长时，小球的动能最大

D.小球在上升过程中，动能先增大后减小

7. 如图所示，实线为不知方向的三条电场线，虚线1和2为等势线，从电场中M点以相切于等势线1的相同速度飞出两个带电粒子，粒子仅在电场力作用下的运动轨迹如图中虚线所示，则在开始运动的一小段时间内(粒子在图示区域内)(　　 )

A．的电场力较小，的电场力较大

C．一定带正电，一定带负电

D．两个粒子的电势能均减小

6. 如图所示，小球从竖直砖墙某位置静止释放，用频闪照相机在同一底片上多次曝光，得到了图中1、2、3、4、5…所示小球运动过程中每次曝光的位置。频闪照相机的频闪周期为T，每块砖的厚度为d。根据图中的信息，下列判断错误的是(　　　 )

A．能判定位置“1”是小球释放的初始位置

B．能求出小球下落的加速度为　　　　

C．能求出小球在位置“3”的速度为

D．能判定小球下落过程中机械能是否守恒

4. 下列有关说法中正确的是(　　　 )

B. 射线一般伴随着或射线产生，在这三种射线中，射线的穿透能力最强，电离能力也最强

C.是核裂变方程,其中x=11　

D. ¹⁹₉F+¹₁H¹⁶₈O+⁴₂He是α衰变方程

　A．电压表的读数减小　 　　　　　　　　　B．电容器C的带电量增大

　C．电容器C两板间的电场强度减小　　　　 D．消耗的功率增大

3. 用一根长1m的轻质细绳将一副质量为1kg的画框对称悬挂在墙壁上，已知绳能承受的最大张力为10N，为使绳子不被拉断，画框上两个挂钉的间距最大为 ( 　　　)

　A．　 　　B．　 　　C．　　　 D．

2. 如图所示，两束单色光a、b分别照射到玻璃三棱镜AC面上的同一点，且都垂直AB边射出三棱镜，则下列说法中正确的是(　　　 )

A．a光的频率高　　　　　　　 B．b光的波长大

1. 下列叙述中，符合物理学史事实的是：(　　　　 )　　　　　　　　　　　　　　　

A. 伽利略通过理想斜面实验，得出力不是维持物体运动原因的结论。

B. 牛顿通过实验测出了万有引力常量，验证了万有引力定律。

C. 贝克勒尔通过对天然放射性的研究，发现原子核是由质子和中子组成的。

D. 汤姆孙预言了中子的存在，查德威克通过原子核人工转变的实验发现了中子。

18、(12分)如图所示，光滑水平面AB与光滑半圆形轨道在B点相连，轨道位于竖直面内，其半径为R，一个质量为m的物块静止在水平面上，现向左推物块使其压紧弹簧，然后放手，物块在弹力作用下获得一速度，当它经B点进入半圆轨道，之后向上运动恰能完成半圆周运动到达C点，重力加速度为g。求：

　　 (1)物块经过C点的速度；

　　 (2)弹簧弹力对物块做的功；

　　 (3)物块离开C点后，再落回到水平面上时距B点的水平距离。
