20．(6分)如右图所示，A、B两个物体质量相等，A栓在绕过定滑轮的细绳一端，B吊在动滑轮上。整个装置静止不动。两个滑轮和细绳的重力及摩擦力不计。求绕过动滑轮的两细绳间的夹角α

19．如图所示，两轮通过边缘接触，形成摩擦传动装置，设接触处无打滑现象。已知大轮B的半径是小轮A的半径的2倍，那么：A、B两轮的转动

周期之比为　　　　　　　　 ；A、B两轮边缘上一点的线速度之

比为　　　　　　　　　 ； A、B两轮边缘上一点的线速度之比为

　　　　　　　　 ；A、B两轮边缘上一点的加速度之比为　　　　　　　　 。

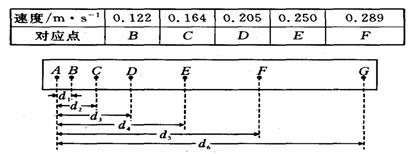

18．在做“研究匀变速直线运动”的实验时，某同学得到一条用打点计时器打下的纸带如图所示，并在其上取A、 B、 C、 D、 E、F、G等7个计数点，每相邻两个计数点间还有4个点，图中没有画出，打点计时器接周期为50Hz的交流电源．他经过测量并计算得到打点计时器在打B、 C、 D、 E、F各点时物体的瞬时速度如下表：

(1)计算v_F的公式为v_F=　　　　　 ；物体的加速度a=　 　　 m/s² ;

(2)如果当时电网中交变电流的频率是f=51 Hz，而做实验的同学并不知道，那么加速度的测量值与实际值相比　　　　　　 (选填：偏大、偏小或不变)．

17．在研究弹簧的形变与外力的关系的实验中，将弹簧水平放置测出其自然长度，然后竖直悬挂让其自然下垂，在其下端竖直向下施加外力F，实验过程是在弹簧的弹性限度内进行的．用记录的外力F与弹簧的形变量x作出的F－x图线如图所示，由图可知弹簧的劲度系数为　　　 ．图线不过原点的原因是由于　　　　　　 。

16．如图所示，排球场总长18 m，设网的高度为2m，运动员站在网前的3 m线上正对网前竖直跳起把球水平击出。若击球点的高度不够，无论球被水平击出的速度多大，球不是触网就是出界，因此击球点的高度应不低于　　　　　　 。

15．在水平地面上静置一质量为m的物块，现对物块施加一水平向右的拉力F₁，物块开始向右做匀加速直线运动；过一段时间后，保持拉力的方向不变，大小变为F₂，物块开始做匀减速直线运动．若加速与减速运动的时间和位移的大小均相等，则物块与地面间的动摩擦因数为　　　　　 。

14. 一列以速度v匀速行驶的列车内有一水平桌面，桌面上的A处有一小球．若车厢中的旅客突然发现小球沿如图(俯视图)中的虚线从A点运动到B点．则由此可以判断列车的运行情况是(　 )

A．减速行驶，向北转弯　B．减速行驶，向南转弯

C．加速行驶，向南转弯　D．加速行驶，向北转弯

13. 水平传送带的工作长度为L=20 m，以v=2 m/s的速度匀速传动，已知某物体与传送带间的动摩擦因数是0.1，该物体从轻轻放在传送带的一端直到到达另一端所需要的时间是(g=10 m/s²)( 　　 )

A. 2s　 　　 B. 10 s　 　　 C.s　 　 D.11 s

12．如图所示，质量为m的小球在竖直面内的光滑圆形轨道内侧做圆周运动，通过最高点且刚好不脱离轨道时的速度为v，则当小球通过与圆心等高的A点时，对轨道内侧的压力大小为(　　 )

A. mg　　　 　 B. 2mg　　　C.3mg　　 　　　 D.5mg

11. 水平面上两物体A、B通过一根跨过定滑轮的轻绳相连，现物体A以v₁的速度向右匀速运动，当绳被拉成与水平面夹角分别是α、β时(如图所示)，物体B的运动速度v_B为(绳始终有拉力)(　　　　 )

A. 　B.

C. 　D.
