8．如图所示，xOy平面内有一半径为R的圆形区域，区域内有磁感应强度大小为B的匀强磁场，左半圆磁场方向垂直于xOy平面向里，右半圆磁场方向垂直于xOy平面向外。一平行于y轴的长导体棒ab以速度v沿x轴正方向做匀速运动，以下四幅图象是导体棒ab两端的感应电动势E与导体棒位置x关系，取a→b为电动势的正方向) ，你认为正确的是　　　　　　　　　　　　　　　　　 (　 )

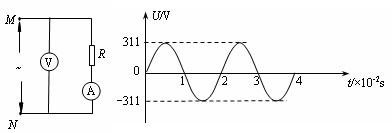

6．电路的MN间加一如图所示正弦交流电，负载电阻为100Ω，若不考虑电表内阻对电路的影响，则交流电压表和交流电流表的读数分别为

A．220V，2.20 A　 B．311V，2.20 A　　 C．220V，3.11A　　　　 　 D．311V，3.11A

7．如图所示，理想变压器原线圈输入交变电压，副线圈接有一电流表和阻值为100Ω的负载电阻R，测得电流表的示数为0.10A。由此可知该变压器的原、副线圈的匝数比为(　 )

　　　　 A．∶1　　 B．∶1 　　　　

　　　　 C．100∶1　　　 　D．10∶1

5．如图所示，一细束红蓝复色光垂直三棱镜的直角边AB射入直角三棱镜，在AC面上分成两束，其一为单色光。如果红光和蓝光在三棱镜中传播的速度分别为v₁和v₂，以下判断正确的是( )

A．单色光束为红色，　　　

B．单色光束为蓝色，

C．单色光束为红色， 　　　

D．单色光束为蓝色，

4．氢原子的核外电子,在由离核较远的可能轨道跃迁到离核较近的可能轨道的过程中(　 )

A．辐射光子，获得能量　　　 　　　　　　　　　　 B．辐射光子，放出能量.

C．吸收光了，放出能量　　　　 　　 　　　　　　　　　 D．吸收光子，获得能量.

3．关于甲、乙、丙、丁四幅图像，下面说法正确的是(　 )

A．甲图条纹平行等距，是双缝干涉的图样

B．乙图条纹间距不等，是单缝衍射的图样

C．丙图是肥皂膜在阳光下产生的彩色条纹，属于薄膜干涉

D．丁图的正中央是亮的，一定是光透过小孔之后产生的单孔衍射图样

2．核电站在发电的同时还可以生产出可供研制核武器的钚239()，这种钚239可以由铀239()经过n次衰变而产生，则(　 )

A. 　　B. 　　C. 　　D.

1．下列关于电磁波的叙述，正确的是　　　　　　　　　　　　　 (　　　　　 )

A．电磁波只能是横波，不可能是纵波

B．.电磁波既可能是横波，也可能是纵波

C．电磁波传播需要介质

D．电磁波传播不需要介质，所以只能在真空中传播，不能在介质中传播

18、(2010·全国高考四川理综卷)如图所示，电源电动势E₀=15V，内阻，电阻。间距d=0.2m的两平行金属板水平放置，板间分布有垂直于纸面向里、磁感应强度B=1T的匀强磁场。闭合开关S，板间电场视为匀强电场，将一带正电的小球以初速度v=0.1m/s沿两板间中线水平射入板间。设滑动变阻器接入电路的阻值为R_x，忽略空气对小球的作用，取g=10m/s².

(1)当R_x=29Ω时，电阻消耗的电功率是多大？

(2)若小球进入板间做匀速圆周运动并与板相碰，碰时速度与初速度的夹角为，则R_x是多少？

试卷类型：B

17．(2010·安徽合肥模拟)质谱仪可测定同位素的组成．现有一束一价的钾39和钾41离子经电场加速后，沿着与磁场和边界均垂直的方向进入匀强磁场中，如图所示．测试时规定加速电压大小为U₀，但在实验过程中加速电压有较小的波动，可能偏大或偏小ΔU.为使钾39和钾41打在照相底片上的区域不重叠，ΔU不得超过多少？(不计离子的重力)

16．(2010·山西省山大附中月考)如图所示，电源电动势E＝6V，电源内阻不计．定值电阻R₁=2.4kΩ、R₂=4.8kΩ.

⑴ 若在ab之间接一个C=100μF的电容器，闭合开关S，电路稳定后，求电容器上所带的电量；

⑵ 若在ab之间接一个内阻R_V = 4.8kΩ的电压表，求电压表的示数．
