8．如图所示所示的电路，A、B、C为三个相同的灯泡，其电阻大于电源内阻，当变阻器R的滑动触头P向上移动时(　 )

(A)A灯变亮，B和C灯都变暗　　 (B)A灯变亮，B灯变暗，C灯变亮　

(C)外电路消耗的总功率将增大　 (D)电源的总电功率将减小

7.楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。科研人员利用光敏材料制成“光控开关”，天黑时自动闭合；天亮时自动断开。利用声敏材料制成“声控开关”，当有人走动发出声音时，自动闭合；无人走动时，自动断开。若将这两个开关配合使用(如图)，就可以使楼道灯变得“智能化”，这种“智能”电路正确的是(　 　　　)

　　　　　　　　 A　　　　　　　　　　　 B　　　　　　　 C　　　　　　　　 D

6、一个质量为m的带电小球，在匀强电场中，以水平速度抛出，小球加速度方向坚直向下，大小为g/3，则小球在坚直方向下落h高度时(　　　 )　　

　 A.小球动能增加mgh/3　　　　　　 B小球电势能增加2mgh/3

C.小球的机械能减少mgh/3　　　　 D小球的重力势能减少mgh

5．如图甲所示，电源电动势为E，内阻不计，滑动变阻器的最大阻值为R，负载电阻为，当滑动变阻器的滑动端P在某位置时，两端电压为，消耗的功率为P，若将与电源位置互换，接成图乙所示电路时，滑动触头P的位置不变，则

A．两端的电压将小于　　　 B．两端的电压将等于

C．消耗的功率一定小于P　　 D．消耗的功率一定大于P

4．如图所示，M、N是平行板电容器的两个极板，R₀为定值电阻，R₁、R₂为可调电阻，用绝缘细线将质量为、带正电的小球悬于电容器内部。闭合电键S，小球静止时受到悬线的拉力为F。调节R₁、R₂，关于F的大小判断正确的是

A．保持R₁不变，缓慢增大R₂时，F将变大

B．保持R₂不变，缓慢增大R₁时，F将变小

C．保持M板位置不动，缓慢增大M,N距离，F将变大

D．保持M板位置不动，缓慢增大M,N距离，F将变小

3．如右图， M、N和P是以为直径的半圈弧上的三点，O点为半圆弧的圆心，．电荷量相等、符号相反的两个点电荷分别置于M、N两点，这时O点电场强度的大小为；若将N点处的点电荷移至P点，则O点的场场强大小变为，与之比可能为

A．　　　　　 B．　　　　 C．　　　　　　 D．

2、如图所示，小球a、b的质量分别是m和2m，a从倾角为30°的光滑固定斜面的顶端无初速下滑，同时b从斜面等高处以初速v₀平抛，比较a、b落地前的运动过程有(不计空气的阻力)

A．重力对a、b做的功不相同

B．a、b都做匀变速运动

C．落地时的a ,b动量大小相同

D．a b所受重力的冲量相同

选错或不答的得0分。)

1．在静电场中，将一正电荷从a移动到b点，克服电场力做了功，则

A．b点的电场强度一定比a点大　　 B．电场线方向一定从b指向a

C．b点的电势一定比a点高　　　　 D．该电荷的动能一定减小

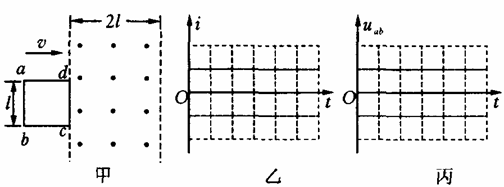

15、如图甲所示，由均匀电阻丝做成的正方形线框abcd的电阻为R,ab=bc=cd=da=l，现将线框以与ab垂直的速度v匀速穿过一宽度为2l、磁感应强度为B的匀强磁场区域，整个过程中ab、cd两边始终保持与边界平行，令线框的cd边刚与磁场左边界重合时t=0，电流沿abcda流动的方向为正．

(1) 在图乙中画出线框中感应电流随时间变化的图象；(写出画图依据)

(2) 在图丙中画出线框中a、b两点间电势差Uab随时间t变化的图象．(写出画图依据)

14、空间存在水平方向的匀强电场和匀强磁场，强度分别为E=10 N/C，B＝1 T，如图所示.有一质量为m＝2.0×10-6 kg，带正电q＝2.0×10-6 C的微粒，在此空间做匀速直线运动，求其速度的大小和方向为。
