14.(10分)电视机的显像管中,电子束的偏转是用磁偏转技术实现的。电子束经过电压为U的加速电场后,进入一圆形匀强磁场区,如图所示。磁场方向垂直于圆面。磁场区的中心为O,半径为r。当不加磁场时,电子束将通过O点儿打到屏幕的中心M点。为了让电子束射到屏幕边缘P,需要加磁场,使电子束偏转一已知角度θ,此时磁场的磁感应强度B应为多大?(已知电子的质量为m,带电量的大小为e)

试题详情

13.(8分)如图,在竖直面内有两平行金属导轨AB、CD。导轨间距为L,电阻不计。一根电阻不计的金属棒可在导轨上无摩擦地滑动。棒与导轨垂直,并接触良好。导轨之间有垂直纸面向外的匀强磁场,磁感强度为B。导轨右边与电路连接。电路中的两个定值电阻组织分别为2R和R。在BD间接有一水平放置的平行板电容器C,板间距离为d。当以速度匀速向左运动时,电容器中质量为m的带电微粒恰好静止。求:微粒的带电性质,及带电量的大小。

试题详情

12.(8分)如图所示,一根长L=1.5m的光滑绝缘细直杆MN,竖直固定在场强为E=1.0

105N/C、与水平方向成θ=30°角的倾斜向上的匀强电场中。杆的下端M固定一个带电小球A,电荷量Q=+4.510C;另一带电小球B穿在杆上可自由滑动,电荷量q=+1.0

10C,质量m=1.010-2kg。现将小球B从杆的上端N静止释放,小球B开始运动(静电力常量k=9.0109N·m2/C2,取g=10m/s2)

(1)小球B开始运动时的加速度为多大?

  (2)小球B的速度最大时,距M端的高度为多大?

试题详情

11.实验题

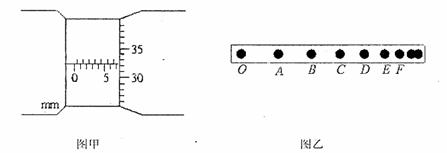

  (1)(2分)图甲种给出的是螺旋测微器测量仪金属板厚度时的示数,读数应为   mm.

  (2)(6分)小球做直线运动时的频闪照片如图乙所示,已知频闪周期T=0.1s,小球相邻位置间距(由照片中的刻度尺量得)分别为OA=6.51cm,AB=5.59cm,BC=4.70cm,CD=3.80cm,DE=2.89cm,EF=2.00cm。小球在位置A时速度大小=    m/s,小球运动的加速度大小=       m/s2.

(3)(6分)某同学用伏安法要准确测定一只约200电阻的阻值,除北侧电阻外,还有如   下实验仪器

A.直流电源(电压3V,内阻不计)

B.电压表(量程0-3V,内阻约为5kΩ)

C.电压表(量程0-15V,内阻约为25kΩ)

D.电流表(量程0-25mA,内阻约为1Ω)

E.电流表(量程0-250mA,内阻约为0.1Ω)

F.滑动变阻器一只,阻值0-20Ω

G.电键一只,导线若干

在上述仪器中,电压表应选择    (填“”或“”),电流表应选择   (填“”或 “”)。请在方框内画出电路原理图。

试题详情

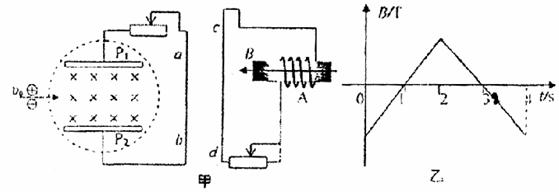

10.等离子气流由左方连续以射入两板间的匀强磁场中,ab直导线与相连接,线圈A与直导线cd连接。线圈A内有随图乙所示的变化磁场,且磁场B的正方向规定为向左,如图甲所示,则下列叙述正确的是      (   )

    A.0~1s内ab、cd导线互相排斥       B.1~2s内ab、cd导线互相吸引

C.2~3s内ab、cd导线互相吸引       D.3~4s内ab、cd导线互相排斥

第Ⅱ卷(非选择题,共60分)

(把答案填在题中的横线上或按题目要求作答)

试题详情

9.如图所示,在x轴上方存在着垂直于纸面向里、磁感应强度为B的匀强磁场。一个不计重力的带电粒子从坐标原点O处以速度v进入磁场,粒子进入磁场时的速度方向垂直于磁场且与x轴正方向成120°角,若粒子穿过y轴正半轴后在磁场中道x轴的最大距离为a,则该粒子的比荷所带电荷的正负是                   (   )

    A.,正电荷

B.,正电荷

C.,负电荷

D.,负电荷

试题详情

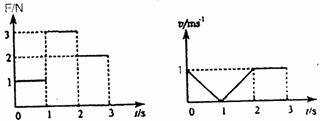

8.一滑块在水平地面上沿直线滑行,t=0时起速度为1m/s。从此刻开始滑块运动方向上再施加一水平作用F,力F合滑块的速度v随时间的变化规律分别如图a和图b所示。设在第1秒内、第2秒内、第3秒内力F对滑块做的功分别为,则以下关系正确的是                                       (   )

    A.

B.

C.

D.

试题详情

7.如图所示,在一均匀磁场中有一U形导

线框abcd,线框处于水平面内,磁场

与线框平面垂直,R为一电阻,ef为

垂直于ab的一根导体杆,它可在ab、

cd上无摩擦地滑动。杆ef及线框中导

线的电阻都可不计。开始时,给ef一

个向右的初速度,则     (   )

    A.ef将减速向右运动,但不是匀减速,最后停止

B.ef将匀减速向右运动,最后停止

C.ef将匀速向右运动

D.ef将往返运动

试题详情

6.如图,O是一固定的点电荷,另一点电荷P从很远处以初速度射入点电荷O的电场,在电场力作用下的运动轨迹是曲线MN。a、b、c是以O为中心,为半径画出的三个圆,。1、2、3、4为轨迹MN与三个圆的一些交点,以表示点电荷P由1到2的过程中电场力做的功的大小,表示由3到4的过程中电场力做的功的大小,则                                             (   )

    A.

B.

C.两电荷可能同号,也可能异号

D.的初速度方向的延长线与O之间的距离可能为零

试题详情

5.如图,理想变压器原副线圈匝数之比为4:1.原线圈接入一电压为的交流电源,副线圈接一个Ω的负载电阻。若 rad/s,则下述结论正确的是                         (   )

    A.副线圈中电压表的读数为55V

B.副线圈中输出交流电的周期为

C.原线圈中电流表的读数为0.5A

D.原线圈中的输入功率为

试题详情
