4．A、B是某一电场中一条电场线上的两点，一正电荷仅在电场力作用下，沿电场线从A点运动B点，速度图象如图所示．下列关于A、B两点电场强度E的大小和电势的高低的判断，正确的是4．AC　

A．E_A＞E_B

B．E_A＜E_B

C．_A＜_B

D．_A＞_B

3．铁道部决定的火车大提速，使旅客列车在行驶距离为1000km左右实现“夕发朝至”以满足旅客需求。为了适应提速的要求，以下措施可行的是3．BC

A．机车的功率可保持不变

B．机车的功率必须增大

C．铁路转弯处的路基坡度应增大

D．铁路转弯处的路基坡度应减小

2．氢原子的核外电子由一个轨道跃迁到另一轨道时，可能发生的情况是2．BC　

A．放出光子，电子动能减少，原子的能量增加

B．放出光子，电子动能增加，原子的能量减少

C．吸收光子，电子动能减少，原子的能量增加

D．吸收光子，电子动能增加，原子的能量减少

1．下面的表格是某地区1-7月份气温与气压的对照表：

7月份与1月份相比较1. A D　

A．空气分子无规则热运动加剧　

B．空气分子无规则热运动减弱

C．单位时间内空气分子对地面的撞击次数增多了

D．单位时间内空气分子对地面的撞击次数减少了

12．(20分)如图所示，ef,gh为水平放置的足够长的平行光滑导轨，导轨间距为L=1m，导轨左端连接一个R=2Ω的电阻，将一根质量为0.2kg的金属棒cd垂直地放置导轨上，且与导轨接触良好，导轨与金属棒的电阻均不计，整个装置放在磁感应强度为B=2T的匀强磁场中，磁场方向垂直于导轨平面向下。现对金属棒施加一水平向右的拉力F，使棒从静止开始向右运动。试解答以下问题。

(1)若施加的水平外力恒为F=8N，则金属棒达到的稳定速度v₁是多少？

(2)若施加的水平外力的功率恒为P=18W，则金属棒达到的稳定速度v₂是多少？

(3)若施加的水平外力的功率恒为P=18W，则金属棒从开始运动到速度v₃=2m/s的过程中电阻R产生的热量为8.6J，则该过程所需的时间是多少？

11、(19分)如图所示，MN为纸面内竖直放置的挡板，P、D是纸面内水平方向上的两点，两点距离PD为L，D点距挡板的距离DQ为L/π．一质量为m、电量为q的带正电粒子在纸面内从P点开始以v₀的水平初速度向右运动，经过一段时间后在MN左侧空间加上垂直纸面向里的磁感应强度为B的匀强磁场，磁场维持一段时间后撤除，随后粒子再次通过D点且速度方向竖直向下．已知挡板足够长，MN左侧空间磁场分布范围足够大．粒子的重力不计．求：

(1)粒子在加上磁场前运动的时间t；

(2)满足题设条件的磁感应强度B的最小值及B最小时磁场维持的时间t₀的值．

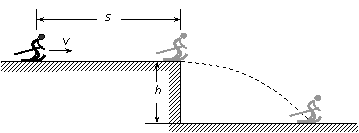

10．(16分)在冬天，高为h＝1.25m的平台上，覆盖一层薄冰，一乘雪橇的滑雪爱好者，从距平台边缘s＝24m处以一定的初速度向平台边缘滑去，如图所示，当他滑离平台即将着地时的瞬间，其速度方向与水平地面的夹角为θ＝45°，取重力加速度g＝10m/s²。求：

(1)滑雪者着地点到平台边缘的水平距离是多大；

(2)若平台上的薄冰面与雪橇间的动摩擦因素为μ＝0.05，则滑雪者的初速度是多大？

9．(1)(5分)做匀加速直线运动的小车，牵引一条纸带通过打点计时器，交流电的频率为50Hz，由纸带上打出的某一点开始，每隔5个时间间隔剪下一条纸带，将纸带贴在坐标系中，如图12所示，则运动物体的加速度为　　　　　 m/s²

(2)(12分)热敏电阻是传感电路中常用的电子元件．现用伏安法研究热敏电阻在不同温度下的伏安特性曲线，要求特性曲线尽可能完整．已知常温下待测热敏电阻的阻值约40~50Ω．热敏电阻和温度计插入带塞的保温杯中，杯内有一定量的冷水，其它备用的仪表和器具有：盛有热水的热水瓶(图中未画出)、电源(3V、内阻可忽略)、直流电流表(内阻约1Ω)、直流电压表(内阻约5kΩ)、滑动变阻器(0~10Ω)、开关、导线若干．

①图(1)中a、b、c三条图线能反映出热敏电阻伏安特性曲线的是　　　　　　 ．

②在图(2)的方框中画出实验电路图，要求测量误差尽可能小．

③根据电路图，在图(3)的实物图上连线．

8．调压变压器是一种自耦变压器，它的构造如图所示。线圈AB绕在一个圆环形的铁芯上。AB间加上正弦交流电压U，移动滑动触头P的位置，就可以调节输出电压。在输出端连接了滑动变阻器R和理想交流电流表，变阻器的滑动触头为Q。则

A．保持P的位置不动，将Q向下移动时，电流表的读数变大

B．保持P的位置不动，将Q向下移动时，电流表的读数奕小

C．保持Q的位置不动，将P沿逆时针方向移动时，电流表的读数变大

D．保持Q的位置不动，将P沿逆时针方向移动时，电流表的读数变小

第Ⅱ卷(非选择题　 共72分)

7．如图所示的电路中，电源电动势为E，内阻r不能忽略。R₁和R₂是两个定值电阻，L是一个自感系数较大的线圈。开关S原来是断开的。从闭合开关S到电路中电流达到稳定为止的时间内，通过R₁的电流I₁和通过R₂的电流I₂的变化情况是

A．I₁开始较大而后逐渐变小　　　

B．I₁开始很小而后逐渐变大

C．I₂开始很小而后逐渐变大　　　

D．I₂开始较大而后逐渐变小
