17．(12分)一辆值勤的警车停在公路边，当警员发现从他旁边以10m/s的速度匀速行驶的货车严重超载时，决定前去追赶，经过2.5s后警车发动起来，并以2.5m/s²的加速度做匀加速运动。问：

⑴警车在追赶货车的过程中，两车间的最大距离是多少？

⑵警车发动后要多长时间才能追上货车？此时警车速度多大？

16．如图为“探究电磁感应现象”的实验装置。

⑴将图中所缺的导线补接完整。

⑵如果在闭合电键时发现灵敏电流计的指针向右偏了一下，那么合上电键后可能现的情况有：

A．将原线圈迅速插入副线圈时，灵敏电流计指针将____________。(填“向右偏”、“向左偏”或“不偏转”)

B．原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，灵敏电流计指针___________。(填“向右偏”、“向左偏”或“不偏转”)

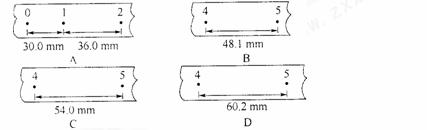

15．某同学在测定匀变速直线运动的加速度时，取得了几条较为理想的纸带，并在纸带上每5个打点取一个计数点，即相邻两计数点间的时间间隔为0.1s，将每条纸带上的计数点都记为0、1、2、3、4、5……如下图所示，由于不小心，纸带被撕断了，请根据下图做答。

⑴在 B、C、D三段纸带中，属于纸带A的是___________；

⑵打A纸带时，物体的加速度大小是________ m/s²，计数点1速度的大小是___________m/s。(本题结果保留两位有效数字)

14．关于远距离输电，下列表述正确的是：

A．增加输电导线的横截面积有利于减少输电过程中的电能损失

B．高压输电是通过减小输电电流来减小电路的发热损耗

C．在输送电压一定时，输送的电功率越大，输电过程中的电能损失越小

D．高压输电必须综合考虑各种因素，不一定是电压越高越好

第Ⅱ卷

13．如图所示，两只阻值相同的电阻分别通以正弦波和方波电流，电流的最大值相等，则两只电阻产生的热功率的比是：

A．1：4　　　　 B．1：2　　　　 C．1：l　　　 D．2：l

12．如图甲所示，理想变压器原、副线圈的匝数比为10∶1，R₁＝20 Ω，R₂＝30 Ω，C为电容器，已知通过R₁的正弦式电流如图乙所示，则：

A．交变电流的频率为0.02 Hz

B．原线圈输入电压的最大值为200 V

C．电阻R₂的电功率约为6.67 W

D．通过R₃的电流始终为零

11．如图所示电路中，电源电动势为E，线圈L的电阻不计。以下判断正确的是：

A．闭合S，稳定后，电容器两端电压为E

B．闭合S，稳定后，电容器的a极带正电

C．断开S的瞬间，电容器的a极板将带正电

D．断开S的瞬间，电容器的a极板将带负电

10．如图所示，xOy坐标系第一象限有垂直纸面向外的匀强磁场，第三象限有垂直纸面向里的匀强磁场，磁感强度大小均为B，第二、四象限内没有磁场。一个四分之一圆弧形的导体环Oab，其圆心在原点O，开始时导体环在第四象限，从t＝0时刻起绕O点在xOy坐标平面内逆时针匀速转动。若以逆时针方向的电流为正，下列表示环内感应电流i随时间t变化的图像中，正确的是：

9．水平固定放置的足够长的U形金属导轨处于竖直向上的匀强磁场中，在导轨上放着金属棒ab，开始时ab棒以水平初速度v₀向右运动，最后静止在导轨上，就导轨光滑和粗糙两种情况比较，这个过程：　　　　　

A．安培力对ab棒所做的功不相等 　　　 B．电流所做的功相等

C．产生的总内能相等　　　　 D．通过ab棒的电量相等

8．MN、GH为光滑的水平平行金属导轨，ab、cd为跨在导轨上的两根金属杆，匀强磁场垂直穿过MN、GH所在的平面，如图所示，则：　　　

A．若固定ab，使cd向右滑动，则abdc回路有电流，电流方向由a→b→d→c[来源:]

B．若ab、cd以相同的速度一起向右滑动，则abdc回路有电流，电流方向由c→d→b→a

C．若ab向左、cd向右同时运动，则abdc回路电流为零

D．若ab、cd都向右运动，且两棒速度v_cd>v_ab，则abdc回路有电流，电流方向由c→d→b→a
