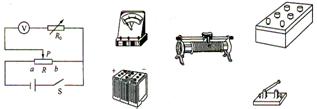

15、为了测量一个量程为3.0 V电压表的内阻Rv(约几千欧)，某同学采用了如图所示的电路，利用“半偏法”进行测量，电路中电阻箱R₀的最大阻值为9999Ω，滑动变阻器R的最大阻值为50Ω．

　 ①按图示电路将所给的实物连成测量电路．

　 ②该同学测量电压表的内阻时，实验步骤为：

　 A．将电阻箱R₀的阻值调到零　　 B．闭合开关S

　 C. 连接好电路，注意断开开关S

　 D．把滑动变阻器R的滑片P滑到b端

　 E．调节电阻箱R₀的阻值，使电压表的示数为2.0 V

　 F．调节滑动变阻器R，使电压表的示数为3.0 V

　 G．记下此时电阻箱R₀的阻值

　 以上实验步骤合理的顺序为　　　　　　　　　　　　　　　　　　　　　　　　　　

　 ③若所记电阻箱R₀的阻值为3500Ω，则用此法测得的电压表内阻是　　　　 kΩ，比其真实值　　　　 (填“偏大”、“偏小”或“相等”).

13、如图所示，在磁感应强度为B的匀强磁场中，有一匝数为N的矩形线圈，其面积为S，电阻为r，线圈两端外接一电阻为R的用电器和一个交流电压表。若线圈绕对称轴以角速度ω做匀速转动，则线

圈从图示位置转过90°的过程中，下列说法正确的是　　　　 (　 C　 )

A．通过电阻的电量为 B．交流电压表的示数为NBSω　

C．交流电压表的示数为 　　D．外力做功为

12、(2010年高考安徽卷)20．如图所示，水平地面上方矩形区域内存在垂直纸面向里的匀强磁场，两个边长相等的但匝闭合正方形线圈Ⅰ和Ⅱ，分别用相同材料，不同粗细的导线绕制(Ⅰ为细导线)。两线圈在距磁场上界面高处由静止开始自由下落，再进入磁场，最后落到地面。运动过程中，线圈平面始终保持在竖直平面内且下边缘平行于磁场上边界。设线圈Ⅰ、Ⅱ落地时的速度大小分别为、，在磁场中运动时产生的热量分别为、。不计空气阻力，则

　A．　　　　　　　 B．　　　　　

C．　　　　　　　 D．

11、如图所示，两平行金属板竖直放置，左极板接地，中间有小孔。右极板电势随时间变化的规律如图所示。电子原来静止在左极板小孔处。下列说法中正确的是：

A. 从t=0时刻释放电子，电子可能在两板之间往复运动

B. 从t=0时刻释放电子，电子将始终向右运动，直到打到右极板上

C. 从t=T/4时刻释放电子，电子可能在两板间振动

D. 从t=3T/8时刻释放电子，电子最终一定从左极板的小孔离开电场

10.如图，质量为M、长度为L的小车静止在光滑的水平面上。质量为m的小物块放在小车的最左端。现在一水平恒力F作用在小物块上，使物块从静止开始做匀加速直线运动，物块和小车之间的摩擦力为f。经过时间t，小车运动的位移为s，物块刚好滑到小车的最右端。以下正确的是()

A．此时物块的动量为Ft　　　　　 B．此时物块的动能为(F－f)(s+L)

C．这一过程中，物块和小车增加的机械能为Fs　

D．这一过程中，物块和小车产生的内能为fL

9、同步卫星离地球球心的距离为r，运行速率为v₁，加速度大小为a₁，地球赤道上的物体随地球自转的向心加速度大小为a₂，第一宇宙速度为v₂，地球半径为R，则(　　　 )

(A)a₁:a₂=r:R　　 (B)a₁:a₂=R²:r² (C)v₁:v₂=R²:r² (D)

7、如图所示,不计所有接触面之间的磨擦,斜面固定,两物体质量

分别为m₁和m₂,且m₁ < m₂ 若将m₂由位置A从静止释放,当落到位置B时,m₂的速度

为v₂,且绳子与竖直方向的夹角为θ,则这时m₁的速度大小v₁等于 ( )

　 　　A.v₂sinθ 　　 B. 　　 　C.v₂cosθ　 D.

　 8、如图所示，把一个带电小球A固定在光滑的水平绝缘桌面上，在桌面的另一处放置带电小球B。现给小球B一个垂直AB连线方向的速度V₀，使其在水平桌两上运动，则在开始的一段时间内，关于B球的运动情况，以下说法正确的是(　 )

　 　　A.若A、B为同种电荷，B球一定做速度变大的曲线运动

　 　　B.若A、B为同种电荷，B球一定做加速度变大的曲线运动

　　 c.若A、B为异种电荷，B球可能做加速度、速度都变小的曲线运动

　 　　D.若A、B为异种电荷，B球速度的大小和加速度的大小可能都不变

6．在平直轨道上,乙在甲前面,两物体相距为s,同向同时开始运动,甲以初速度v₁、加速度为a₁做匀加速运动,乙以初速度为零、加速度为a₂做匀加速运动.假定甲能从乙旁边通过而互不影响,下列情况可能发生的是　　　　　

?A?．当a₁=a₂时,甲、乙相遇两次　　 B?．当a₁>a₂时,甲、乙相遇两次　

?C?．当a₁>a₂时,甲、乙相遇一次　　 D?．当a₁<a₂时,甲、乙相遇两次

5、如图所示，质量分别为m₁、m₂的两个物块间用一轻弹簧连接，放在倾角为θ的粗糙斜面上，物块与斜面间的动摩擦因数均为μ．平行于斜面、大小为F的拉力作用在m₁上，使m₁、m₂一起向上作匀加速运动，斜面始终静止在水平地面上，则　　 (　　　　　 )　　　　　　　　

A．弹簧的弹力为　　 B．弹簧的弹力为+μm₂gsinθ

C．地面对斜面的摩擦力水平向左　　 D．地面对斜面的摩擦力水平向右

4、(2010年四川卷23修改)质量为M的拖拉机拉着耙来耙地，由静止开始做匀加速直线运动，在时间t内前进的距离为s。耙地时，拖拉机受到的牵引力恒为F，受到地面的阻力为自重的k倍，把所受阻力恒定，连接杆质量不计且与水平面的夹角θ保持不变。则可求出的物理量是：(　 )

A、t秒末拖拉机对耙的做功的功率　 B、t秒末耙的动能

C、拖拉机的加速度　　　　　　　 D. 连接杆拉力的大小
