12．10.501(10.500-10.502)　 10.155　

(2)BD　 　

(3)平衡摩擦力时木板倾角太大(2分)；

没有满足砂和砂桶的总质量远小于小车质量M。

17.(17分)如图所示，真空室内存在宽度为d=8cm的匀强磁场区域，磁感应强度B=0.332T，磁场方向垂直于纸面向里；ab、cd足够长，cd为厚度不计的金箔，金箔右侧有一匀强电场区域，电场强度E=3.32×10⁵N/C；方向与金箔成37°角。紧挨边界ab放一点状α粒子放射源S，S可沿纸面向各个方向均匀放射初速率相同的α粒子，已知α粒子：m=6.64×10^－27kg，q = 3.2×10^－19C，初速度v = 3.2×10⁶m/s(sin37°＝0.6，cos37°＝0.8)。求：

⑴α粒子在磁场中作圆周运动的轨道半径R；

⑵金箔cd被α粒子射中区域的长度L；

⑶设打在金箔上d端离cd中心最远的α粒子沿直线穿出金箔进入电场，在电场中运动通过N点，SN⊥ab且SN = 40cm，则此α粒子从金箔上穿出时，损失的动能△E_K为多少？

2010届桃州中学高三年级物理第三次月考

16.(16分)如图，半径R = 0.9m的四分之一圆弧形光滑轨道竖直放置，圆弧最低点B与长为L＝1m的水平面相切于B点，BC离地面高h = 0.45m，C点与一倾角为θ = 30°的光滑斜面连接，质量m＝1.0 kg的小滑块从圆弧顶点D由静止释放，已知滑块与水平面间的动摩擦因数µ＝0.1，取g=10m/s²．求：

(1)小滑块刚到达圆弧的B点时对圆弧的压力;

(2)小滑块到达C点时速度的大小;

(3)小滑块从C点运动到地面所需的时间.

14.(16分)如图所示，长为L的木板静止在光滑水平面上，小木块放置在木板的右端，木板和小木块的质量均为m，小木块的带电量为+q，木板不带电，小木块与木板之间的动摩擦因数为μ，整个空间存在着方向垂直纸面向里、磁感应强度大小为B的匀强磁场。现对木板施加一个方向水平向右、大小为μmg的恒力F，当作用时间为t时，小木块速度刚好达到且正好滑至木板中央，求：

(1)t时刻时，木板的加速度大小为多少？

(2)恒力作用多长时间时，小木块和木板之间开始发生相对滑动(设最大静摩擦力等于滑动摩擦力)？

13．一物块以一定的初速度沿斜面向上滑出，利用DIS实验系统，在计算机屏幕上得到其速度大小随时间的变化关系图像如图所示。求：(g=10m/s²)

(1)物块上滑和下滑的加速度大小a₁、a₂。

(2)物块向上滑行的最大距离S。

(3)斜面的倾角θ及物块与斜面间的动摩擦因数μ。

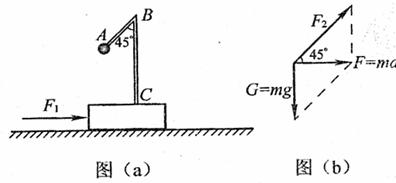

13．如图(a)所示，质量为M=10kg的滑块放在水平地面上，滑块上固定一个轻细杆ABC，。在A端固定一个质量为m=2kg的小球，滑块与地面间的动摩擦因数为。现对滑块施加一个水平向右推力F₁=84N，使滑块做匀速运动。求此时轻杆对小球的作用力F₂的大小和方向。(取g=10m/s²)

　　　　 有位同学是这样解的--小球受到得力及杆的作用力F₂，因为是轻杆，所以F₂方向沿杆向上，受力情况如图(b)所示。根据所画的平行四边形，可以求得

　　 你认为上述解法是否正确？如果不正确，请说明理由，并给出正确的解答。

13.(8分)某同学用下列器材测量一电阻丝的电阻R_x：电源E，适当量程的电流表电压表各一只，滑线变阻器R，电阻箱R_P，开关S₁、S₂，导线若干。他设计的电路图如图(a)所示，具体做法：先闭合S₁，断开S₂，调节R和R_P，使电流表和电压表示数合理，记下两表示数为I₁，U₁；再保持R_P阻值不变，闭合S₂，记下电流表和电压表示数为I₂、U₂。

(1)请你帮他按电路图在实物图(b)上连线；

(2)写出被测电阻R_x= 　　　　　　(用两电表的读数I₁、U₁和I₂、U₂表示)；

(3)此实验中因电流表、电压表都不是理想电表，则使被测电阻R_x的测量值　 　　　真实值(选填“大于、小于或等于”)。

班级________学号_________姓名_____________得分______________

12、(1)用多用表的欧姆档测量阻值约为几十kW的电阻R_x，以下给出的是可能的操作步骤，其中S为选择开关，P为欧姆档调零旋钮，把你认为正确的步骤前的字母按合理的顺序填写在下面的横线上。

__________________

a．将两表笔短接，调节P使指针对准刻度盘上欧姆档的零刻度，断开两表笔

b．将两表笔分别连接到被测电阻的两端，读出R_x的阻值后，断开两表笔

c．旋转S使其尖端对准欧姆档´1k

d．旋转S使其尖端对准欧姆档´100

e．旋转S使其尖端对准交流500V档，并拔出两表笔　

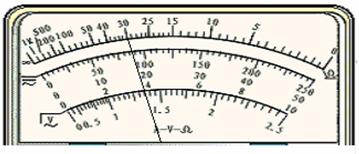

根据右图所示指针位置，此被测电阻的阻值约为___________W。

(2)下述关于用多用表欧姆档测电阻的说法中正确的是(　　　　　　　 )

A、测量电阻时如果指针偏转过大，应将选择开关S拨至倍率较小的档位，重新调零后测量

B、测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果

C、测量电路中的某个电阻，应该把该电阻与电路断开

D、测量阻值不同的电阻时都必须重新调零

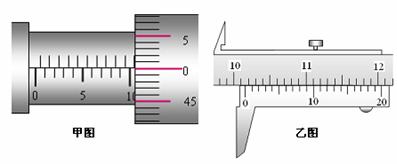

12．如图所示，甲图中螺旋测微器的读数为　 　　　　　　　　mm，乙图中游标卡尺的读数为　　 　　　　　　　　　cm．

(2)在探究小车的加速度a与小车质量M和小车受到的外力F的关系时，探究加速度和力的关系的实验数据描绘出的a-F图象如图b所示，下列说法正确的是(　　 )

A．三条倾斜的直线所对应的小车的质量相等　　　　　　　　　　　　　　

B．三条倾斜的直线所对应的小车的质量不同

C．直线1所对应的小车的质量最大

D．直线3所对应的小车的质量最大

(3)某同学在探究a与F的关系时，把砂和砂桶的总重力当作小车的合外力F，作出a－F图线如图c所示，试分析图线不过原点的原因是 　　　　　　　　　　　　　　　　，图线上部弯曲的原因是 　　　　　　　　　　　　　　　　　　　　　　。

9．如图所示，虚线框内存在着匀强电场(方向未画出)，一质子从bc边上的M点以速度v₀射入电场内，最后从cd边上的Q点飞出电场．下列说法中不正确的是(　　　　 )

A．电荷运动的轨迹一定是抛物线

B．电场方向一定是垂直ab边向右

C．电场力一定对电荷做了正功

D．M点的电势一定高于Q点的电势
