19．现仅有以下器材：

A₁表：量程0．2A　　 A₂表：量程0．02A　　　 V₁表：量程3V

V₂表：量程100V　 滑线变阻器R：0~10Ω　 电阻箱R₀：0~9999．9Ω, 0．1A

蓄电池组E：ε=6V，r=0．1Ω　 电键S及导线若干

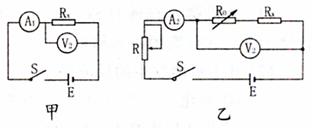

　 为较准确地测定一电阻值R_x约1．2Ω的电阻丝的阻值，已有甲．乙两位同学分别设计了甲．乙二个电路图来测量R_x。但甲．乙两电路设计均有不合理之处，请指出存在的问题(各图分别指出两处即得满分)。

甲图不合理之处：　　　　　　　　　　 　，　　　　　　 　　。(2分)

乙图不合理之处：　　　　　　　　　　 　，　　　　　　　 　。(2分)　　　　　　　　　　　　　

　　　 请设计一个实用的较合理的电路图，画在规定方框内，

　　　 并写出R_x的计算公式。(说明公式中各物理量的意义)

　　　 R_x=　　　　　　　　 　；(2分)

　　　 各量的意义是：　　　　　　　　　　 　　　　　　　　　　　　。(2分)

　　　 画图(2分)

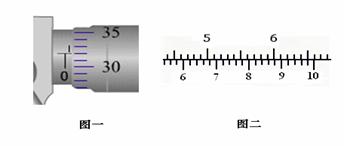

18．图二为用50分度的游标卡尺测量物体长度时的读数，由于遮挡，只能看见游标的后半部分，这个物体的长度为　　　　　 mm．(2分)

17．用螺旋测微器测量某金属丝直径时的读数如下图一，金属丝直径为　　　　　 mm．(2分)

16．示波管的内部结构如图甲所示．如果在偏转电极．之间都没有加电压，电子束将打在荧光屏中心．如果在偏转电极之间和之间加上图丙所示的几种电压，荧光屏上可能会出现图乙中(a)．(b)所示的两种波形．则　 　　　　　　　　　　　　　　　　 (　　 )

　　　 A．若和分别加电压(3)和(1)，荧光屏上可以出现图乙中(a)所示波形

　　　 B．若和分别加电压(4)和(1)，荧光屏上可以出现图乙中(a)所示波形

　　　 C．若和分别加电压(3)和(2)，荧光屏上可以出现图乙中(b)所示波形

　　　 D．若和分别加电压(4)和(2)，荧光屏上可以出现图乙中(b)所示波形

15．放在水平地面上的物体受到水平拉力的作用，在0-6 s内其速度与时间图象和拉力的功率与时间图象分别如图(甲)．(乙)所示，则物体的质量为(取g=10 m／s²)(　　 )

　　　 A．㎏　 　　　　　 B．㎏　　 　　　　 C．㎏　　 　　　　 D．㎏

14．在竖直平面内，一根光滑金属杆弯成如图所示形状，相应的曲线方程为y＝2．5cos(kx+π)(单位：m)，式中k＝1m^－1。将一光滑小环套在该金属杆上，开始时小环静止于金属杆的最低点，给小环以v₀＝10m/s的水平初速度沿杆向右运动。取重力加速度g＝10m/s²，关于小环的运动，下列说法正确的是　　　　　　　　　　　　　　　 (　 　)

　　　 A．金属杆对小环不做功

　　　 B．小环沿x轴方向的分运动为匀速运动

　　　 C．小环能到达金属杆的最高点

　　　 D．小环不能到达金属杆的最高点

13．如图所示，虚线AB和CD分别为椭圆的长轴和短轴，相交于O点，两个等量异种点电荷分别处于椭圆的两个焦点M．N上，下列说法中正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　 　)

　　　 A．A．B两处电势．场强均相同

　　　 B．C．D两处电势．场强均相同

　　　 C．在虚线AB上O点的场强最大

　　　 D．带负电的试探电荷在O处的电势能小于在B 处的电势能

12．用一束单色光照射处于基态的一群氢原子，这些氢原子吸收光子后处于激发态，并能发射光子，现测得这些氢原子发射的光子频率仅有三种，分别为．和，且<<。则入射光子的能量应为　　　　　　　　 (　　 )

　　　 A． h　　 　　　　 B． h　　 　　　　 C． h(+)　　 　　　　　　　　　　　　 D． h

11．．如图(a)所示，用一水平外力F拉着一个静止在倾角为θ的光滑斜面上的物体，逐渐增大F，物体做变加速运动，其加速度a随外力F变化的图象如图(b)所示，若重力加速度g取10m/s²。根据图(b)中所提供的信息可以计算出　 (　 　)

　　　 A．物体的质量

　　　 B．斜面的倾角

　　　 C．物体能静止在斜面上所施加的最小外力

　　　 D．加速度为6m/s²时物体的速度

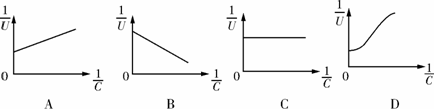

10．．酒精测试仪的工作原理如图所示，其中P是半导体型酒精气体传感器，该传感器电阻r′的倒数与酒精气体的浓度C成正比，R₀为定值电阻。以下关于电压表示数的倒数()与酒精气体浓度的倒数()之间关系的图象，正确的是　 　　　　　　　　　　　　　　　　 (　 　)
