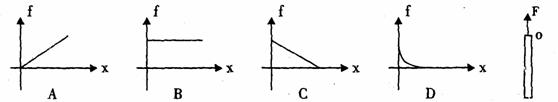

8．如图所示，用一恒力F作用在一均匀的竖直铁棒上端点O，使铁棒竖直向上做匀加速运动，在距O点距离为X的位置，拉力的大小用f表示，在下列图像中能正确表示f-x关系的图像是　　　　　　　　　　　　　　　　　　　 (　　 )

　 www.k@s@5@　　　　　　　　 　　　　　　高#考#资#源#网

7．如图所示，某人在平板车上通过定滑轮用力拉绳，使

人和车一起向右做匀加速运动(人车加速度相同)，

地面光滑，车对人脚的摩擦力可能的情况是(　　 )

　　　 A．方向一定向左

　　　 B．大小可能为零

　　　 C．方向与人和车的质量有关

　　　 D．方向与拉力的大小有关

6．如图所示，一简谐机械波沿x轴正方向传播。在t₁=0、

t₂=1. 0s时刻该波的波形曲线分别如图中实线、虚线所

示。a、b为该机械波上的两个质点，它们平衡位置的

坐标分别为x_a=2.0、x_b=8.0m。下列说法中正确的是

(　　 )

　 　　 A．该机械波的波速一定等于1.0m／s

　 　　 B．该机械波的周期最大等于8s

　 　　 C．t₂=1.0s时a、b的速度一定大小相等、方向相同

　 　　 D．t₂1.0s时a、b的加速度一定大小相等、。方向相同

5．如图所示，用三根轻绳AB、BC、CD连接两个小球，两

球质量均为m，A、D两端固定，系统在竖直平面内静

止，AB和CD与竖直方向的夹角分别是30°和60°。

则　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．AB拉力是mg

　　　 B．BC拉力是mg

　　　 C．CD拉力是mg

　　　 D．BC与水平方向夹角是60°

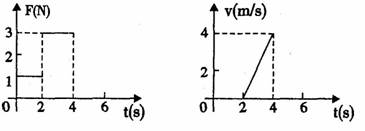

4．放在水平面上的物块，受到与水平方向夹角为60°，斛向上拉力F的作用，F的大小与时间t的关系和物体速度v与时间t的关系分别如图所示，根据图像提供的信息，下面判断正确的是　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．由图像可以求出物体的质量　　 　　　　 B．拉力F在4秒内的冲量是8NS

　　　 C．拉力F在4秒内的冲量是3NS．　　 　 D．物体在4秒内的动能变化是6J

3．如图所示，用平行于斜面的拉力，拉着物体向上做匀速直

　 　线运动，斜面体保持静止，若保持方向不变增大拉力，使

　 　物体做加速运动，则地面对斜面体的支持力和静摩擦力的

　 　变化情况是 　　　　　　　　　　　　　　　　(　　 )

　　　 A．支持力变大，静摩擦力变大

　　　 B．支持力变小，静摩力变大

　　　 C支持力变大，静摩擦力不变

　　 　D．支持力不变，静摩擦力不变

2．右面是我们熟悉的有关地球和月球的一些数据，仅利用右面信息可以估算出下列那些物理量　　　　　　　　　　　 (　　 )

　　　 A．地球质量　　　　　　　　　　　　　　　　　　　　　 B．地心到月球中心的距离

　　　 C．第一宇宙速度　　　　　　　　　　　　　　　　　　 D．地球同步卫星离地面的高度

　 www.k@s@5@　　　　　　　　　　　　　　 高#考#资#源#网

1．关于功和能，下列说法正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　 　　 A．合外力对物体做正功，机械能一定增加

　 　　 B．一对相互作用力可能都做正功

　 　　 C．系统内力做的功对系统的总动能无影响

　 　　 D．-个物体以大小为2m／s²的加速度竖直向上做匀减速运动，其机械能一定增加

18．( 15分)如图，一“”形绝缘导轨竖直放置，处在水平向右的匀强电场中。左边的半圆弧与水平杆ab、cd相切于a、c两点，两水平杆的高度差为h，杆长为4L，O为ad、bc连线的交点，虚线MN、M′N′的位置如图，其中aM = MM′= CN = NN′=L，M′b=N′d = 2L。一质量为m，带电量为－q的小球穿在杆上。虚线MN左边的导轨光滑，虚线MN右边的导轨与小球之间的动摩擦因数为。已知：在O处没有固定点电荷+Q的时候，将带电小球自N点由静止释放后，小球刚好可到达a点。现在O处固定点电荷+Q，并将带电小球自d点以初速度v₀向左瞬间推出。结果小球可沿杆运动到b点。(静电力恒量为k，重力加速度为g，在运动过程中+Q对-q的电场力始终小于小球的重力)求：

　 (1)匀强电场的电场强度E；

　 (2)运动过程中小球所受摩擦力的最大值f_m和小球经过M′点时的加速度大小a ；

　 (3)使小球能够运动到b点的初速度v₀的最小值。

16．(12分)如图，轻弹簧的一端固定，另一端与滑块B相连，B静止在水平导轨上的O点；此时弹簧处于原长，另一质量为B相同的滑块A从导轨上的P点以初速度向B滑行，当A滑过距离时，与B相碰。碰撞时间极短，碰后A、B粘在一起运动。设滑块A和B均可视为质点，与导轨的动摩擦因数均为，重力加速度为，求：

(1)碰后瞬间，A、B共同的速度大小；

　 (2)若A、B压缩弹簧后恰能返回到O点并停止，求弹簧的最大压缩量。

　 17、(13分)如图所示，直空中有以O′为圆心，r为半径的圆柱形匀强磁场区域，圆的最下端与x轴相切于直角坐标原点O，圆的右端与平行于y轴的虚线MN相切，磁感应强度为B，方向垂直纸面向外，在虚线MN右侧x轴上方足够大的范围内有方向竖直向下、场强大小为E的匀强电场。现从坐标原点O向纸面不同方向发射速率相同的质子，质子在磁场中做匀速圆周运动的半径也为r，已知质子的电荷量为e，质量为m，不计质子的重力、质子对电磁场的影响及质子间的相互作用力。求：

　 (1)质子进入磁场时的速度大小

　 (2)沿y轴正方向射入磁场的质子到达x轴所需的时间。
