8.如图所示的天平可用来测定磁感应强度.天平的右臂下面挂有一个矩形线圈，宽为l，共N匝.线圈的下部悬在匀强磁场中，磁场方向垂直纸面.当线圈中通有电流I(方向如图)时，在天平左、右两边加上质量各为m₁、m₂的砝码，天平平衡.当电流反向(大小不变)时，右边再加上质量为m的砝码后，天平重新平衡.由此可知

A.磁感应强度的方向垂直纸面向里，大小为(m₁-m₂)g/NIl

B.磁感应强度的方向垂直纸面向里，大小为mg/2NIl

C.磁感应强度的方向垂直纸面向外，大小为(m₁-m₂)g/NIl

D.磁感应强度的方向垂直纸面向外，大小为mg/2NIl

7.如图所示，电源的电动势和内阻分别为ε、r，在滑动变阻器的滑片P由a向b移动的过程中，电流表、电压表的示数变化情况为

A.电流表先减小后增大，电压表先增大后减小

B.电流表先增大后减小，电压表先减小后增大

C.电流表先减小后增大，

D.电压表一直减小，

6. 如图，水平的皮带传送装置中，O₁为主动轮，O₂为从动轮，皮带做匀速传动且不打滑。此时把一重10N的物体由静止放在皮带上的A点，若物体和皮带间的动摩擦因数μ＝0.4.则下列说法正确的是　

A.刚放上时，物体受到向左的滑动摩擦力4N

B.达到相对静止后，物体在A点右侧，受到的是静摩擦力

C.皮带上M点受到向下的静摩擦力

D.皮带上N点受到向下的静摩擦力

5. 如图所示,两个半径不同而内壁光滑的半圆轨道固定于地面，两个质量不同的小球先后从与球心在同一水平高度的A、B两点由静止开始自由下滑，通过轨道最低点时　

A.小球对两轨道的压力相同

B.小球对两轨道的压力不同　

C.此时小球所受的向心力不相等 　

D.此时小球的向心加速度相等　

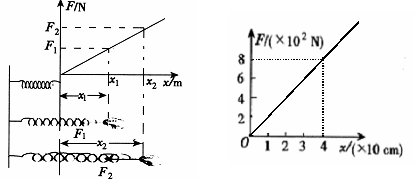

4. 如图是探究某根弹簧的伸长量x与所受拉力F之间的关系图，下列说法中正确的是

A.弹簧的劲度系数是2 N／m

B.从开始到当弹簧受F₁＝200 N的拉力时，拉力对弹簧做功20 J

C.当弹簧受F₂＝800 N的拉力作用时，弹簧伸长量为x₂＝40 cm

D.从开始到当弹簧伸长量为x₁＝20 cm时，拉力对弹力做功80 J

3. 一条河宽度为d，河水流速为v₁，小船在静水中的速度为v₂，要使小船在渡河过程中所行路程最短，则小船的路程S为

A.当v₁＜v₂时，　　　　　　　 B.当v₁＜v₂时，S=d　　

C. 当v₁＞v₂时，S=d　　　　　　　 D. 当v₁＞v₂时，S=d　　　　

2. 如图所示，AOB为水平放置的光滑杆，夹角AOB=60℃，杆上套有两个质量不计的小环，两环间连有可伸缩的弹性绳。今在绳的中点施以沿∠AOB的角平分线且水平向右的力F，缓慢地拉绳，待两环达到稳定状态时，绳对环的拉力为

A.F　　　　 　　　　 B.　　　　

C.　　　　　 D.

1. 在军事演习中，某空降兵从飞机上跳下，先做自由落体运动，在t₁时刻，速度达较大值v₁时打开降落伞，做减速运动，在t₂时刻以较小速度v₂着地。他的速度图象如图所示。下列关于该空降兵在0-t₁或t₁-t₂时间内的的平均速度的结论正确的是

A.0-t₁，　　　　　　 B.t₁-t₂，

C.t₁-t₂， 　　　　D.t₁-t₂，

26．小明将一张矩形纸片沿对角线剪开，得到两张全等直角三角形纸片(如图2)，量得他们的斜边长为10cm，较小锐角为30°，再将这两张三角纸片摆成如图3的形状，使点B、F、D在同一条直线上，F为公共直角顶点。然后小明又将图(3)中的△ABF沿直线AF翻折到图(4)的位置，点B落在FD边上的B₁点，AB₁交DE于点H。

请你说明：(1)AH=DH.；(2)点H在∠AFD的角平分线上。

25．如图，在△ABC中, D、E分别是AC、AB上的点, BD与CE交于点O. 给出下列三个条件：①∠EBO＝∠DCO；②∠BEO＝∠CDO；③BE＝CD.

　 (1)上述三个条件中, 哪两个条件可判定△ABC是等腰三角形(用序号写出所有情形)；

　 (2)选择第⑴小题中的一种情形, 证明△ABC是等腰三角形.
