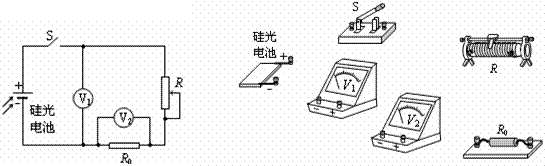

10．硅光电池是一种可将光能转换为电能的器件。某同学用左所示电路探究硅光电池的路端电压U与总电流I的关系。图中R₀为已知定值电阻，电压表视为理想电压表。

① 请根据题电路图，用笔画线代替导线将右中的

实验器材连接成实验电路。

② 若电压表的读数为，则I＝ 　　　　　　

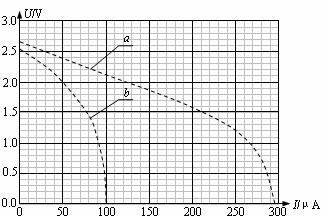

③ 实验一：用一定强度的光照射硅光电池，调节

滑动变阻器，通过测量得到该电池的U-I曲线a。

如图，由此可知电池内阻　　　　 　(填“是”或“

不是”)常数，短路电流为　　 mA ，电动势为

　　　　 V。

④ 实验二：减小实验一中光的强度，重复实验，

测得U-I曲线b，如图.当滑动变阻器的电阻为某值时，若实验一中的路端电压为1.5V。则实验二中外电路消耗的电功率为　　　　 mW(计算结果保留两位有效数字)。

9．某实验小组利用如图甲所示的实验装置来探究当合外力一定时，物体运动的加速度与其质量之间的关系。

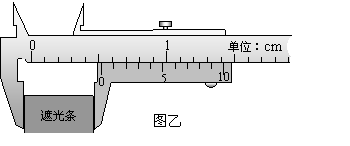

　 (1)由图甲中刻度尺读出两个光电门中心之间的距离s=24cm，由图乙中游标卡尺测得遮光条的宽度d=　　　 cm。该实验小组在做实验时，将滑块从图甲所示位置由静止释放，由数字计时器可以读出遮光条通过光电门1的时间Δt₁，遮光条通过光电门2的时间Δt₂，则滑块经过光电门1时的瞬时速度的表达式v₁=　　　　　 ，滑块经过光电门2时的瞬时速度的表达式v₂ =　　　　　 ，则滑块的加速度的表达式a=　　　　　　 。(以上表达式均用字母表示)。

(2)在本次实验中，实验小组通过改变滑块质量总共做了6组实验，得到如下表所示的实验数据。其中当滑块的质量是350g时，Δt₁ =1.20×10^-3s，Δt₂=1.18×10^-3s，请根据(1)中得到的表达式计算出此时的加速度，并将结果填在下表中相应位置。

　 (3)通过计算分析上表数据后，你得出的结论是　　　　　 　　　　　　　　　　　，如果想通过图像法进一步确认自己的结论，简要说出你的做法　　 　　　　　　　　　　　　　。

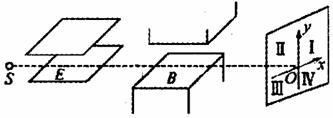

8．如图所示，一束正离子从s点沿水平方向射出，在没有偏转电场、磁场时恰好击中荧光　　 屏上的坐标原点O；若同时加上电场和磁场后，正离子束最后打在荧光屏上坐标系的第Ⅲ象限中，则所加电场E和磁场B的方向可能是(不计离子重力及其间相互作用力)

　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　 A．E向下，B向上　　 　　　　　　　　　　　　　　　　　 B．E向下，B向下

　　 C．E向上，B向下　　　　 　　　　　　　　　　　　　 D．E向上，B向上

7．如图，用与水平方向成的力F，拉质量为m的物体

沿水平地面匀速前进x，已知物体和地面间的动摩擦

因数为μ，则在此过程中F做功为　　　　　　　　　 (　　 )

　　　 A．　　　　　　　　　　 B．

　　　 C．　　 D．

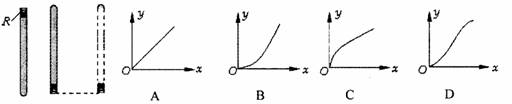

5．在一端封闭、长约lm的玻璃管内注满清水，水中放一个红蜡做的小圆柱体R，将玻璃管　 的开口端用橡胶塞塞紧后，迅速将玻璃管倒置，蜡块沿玻璃管匀速上升，在蜡块上升的同时，让玻璃管沿水平方向向右(设为x方向)做匀加速直线移动，下图中能正确反映蜡块运动轨迹的是　　 (　　 )

　 6．如图所示，a、b两端电压恒定，电阻R₁=2kΩ，用内阻也

是2kΩ的电压表测电阻R₁两端电压为2V，测R₂两端电

压为4V，则不接电压表时，a、b间总电压为　 (　　 )

　　 A．6V　　 　　　　　　　　　 B．8V

　 　　 C．10V　　 　　　　　　　　 D．12V

4．我国于2007年10月发射了探月卫星“嫦娥l号”。假设该卫星的绕月轨道是圆形的，且贴近月球表面。已知月球的质量约为地球质量的l/81，月球的半径约为地球半径的l/4，地球上的第一宇宙速度约为7.9km/s，则该探月卫星绕月运行的速率约为　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　 　　 A．0.4km/s　　 　　　　　 B．1.8km/s　　 　　　　　 C．1lkm/s　　 　　　　　　 D．36km/s

3．如图所示，一物体以初速度v₀冲向由光滑板

制成的斜面AB，并恰好能到达斜面顶点B，

物体沿斜面向上运动过程升高h。若物体的

初速度v₀不变，下列说法中正确的是(　　 )

　　　 A．若增大斜面的倾角，物体仍能沿斜面到达B点

　 　　 B．若减小斜面的倾角，物体将冲过B点，所达到最大高度仍为h

　 　　 C．若斜面保持高h不变，弯成曲面ACB，物体沿此曲面上升仍能到B点

　 　　 D．若把斜面弯成圆弧形ADB，物体仍能沿圆弧升高h

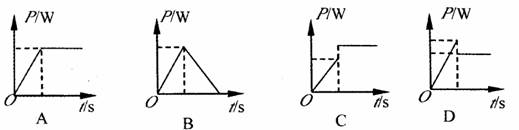

2．一物体在粗糙的水平面上受到水平拉力作用，在一段时间内

的速度随时间变化情况如右图所示。则拉力的功率随时间

　 变化的图象可能是下图中的(g取10m/s²)　　 (　　 )

1．物理学研究表明，自然界存在四种基本相互作用，我们学习过的重力、弹力　　　　　　　　　　　　　　　　 (　　 )

　 　　 A．都属于万有引力相互作用

　　 B．重力属于万有引力相互作用，弹力属于弱相互作用

　　 C．重力属于强相互作用，弹力属于弱相互作用

　　 D．重力属于万有引力相互作用，弹力属于电磁相互作用

14．(16分)如图所示，在0≤x≤a、o≤y≤范围内有垂直于xy平面向外的匀强磁场，磁感应强度大小为B。坐标原点O处有一个粒子源，在某时刻发射大量质量为m、电荷量为q的带正电粒子，它们的速度大小相同，速度方向均在xy平面内，与y轴正方向的夹角分布在0-90°范围内．己知粒子在磁场中做圆周运动的半径介于到a之间，从发射粒子到粒子全部离开磁场经历的时间恰好为粒子在磁场中做圆周运动周期的四分之一，求最后离开磁场的粒子从粒子源射出时的：

　 (1)速度大小；
