题目列表(包括答案和解析)

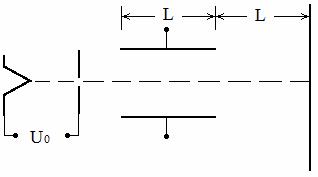

17.如图所示,电子从电子枪发出(初速度可不计)后经加速电场加速,从两偏转极板的正中间进入偏转电场。已知电子电量为e,加速电压为U0,两偏转极板长L,间隔为d,接收屏与偏转极板右端距离L,电子打到接收屏的时间极短。试求:
⑴ 为能接收所有从偏转极板间出来的电子,屏沿偏转方向的最小长度b;
⑵ 电子到达接收屏时的最大动能。
16.如图所示,空间有水平向右的匀强电场。单摆摆长为L,摆球质量为m,带正电,电量为q。将摆线拉直至水平,释放摆球,摆球在图示圆弧段来回摆动。重力加速度为g。试求:
⑴ 电场强度E的大小;
⑵ 运动过程中摆线的最大拉力。
15. 如图所示电动机工作电路,电源电动势E=12V,内电阻r=2Ω,电动机绕线电阻R=1Ω,不计传动摩擦。
(1) 若电动机处于最大总功率状态,求它输出的机械功率;
(2) 若电动机处于最大输出功率状态,求它的总功率。
14.空间中有竖直向下的匀强电场。一个质量为m=2.0×10-7kg的带电微粒由静止开始下落,其带电量是-6.0×10-8C,它在空中下落的加速度为1 m /s2.设运动中微粒的带电量不变, 空气阻力不计,取g = 10 m /s2,求空间中电场强度的大小。
13.(10′ )小灯泡灯丝的电阻会随温度的升高而变大。某同学为研究这一现象,用实验测绘小灯泡的伏安特性曲线。实验可供选择的器材有:
A.小灯泡L (2.5V,1W)
B.电流表A1 (量程0-500mA,内阻约10Ω)
电流表A2 (量程0-1A,内阻约0.5Ω)
C.电压表V(量程0-3V,内阻几千欧)
D.滑动变阻器R1 (0-100Ω , 额定电流0.5A )
滑动变阻器R2 (0-5Ω , 额定电流1A )
E.G.电源 ( E=3V , 内阻不计)
F.开关一个和导线若干
要求:小灯泡两端的电压从零开始变化,且尽可能减小实验误差。
(1) 实验中,应该选用的电流表是______;滑动变阻器是 ______。
(2) 在方框内画出实验电路图。
12.(4′ ) 利用多用电表欧姆档测电阻时,0Ω校对后用“×10”档测量一个电阻的阻值,发现表针偏转角度很小,正确的判断和做法是 ( )
A.这个电阻阻值很小
B.这个电阻阻值很大
C.为了把电阻测得更准一些,应换用“×1”档,并重新校对0Ω
D.为了把电阻测得更准一些,应换用“×100”档,并重新校对0Ω

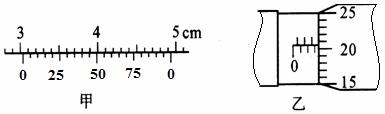

11.(4′ )用20分度游标卡尺测量某圆柱形样品的长度如图甲所示,其示数L= _______ mm;用螺旋测微器测得该样品的外径如图乙所示,其示数D=________ mm。
10.导体中的恒定电流是自由电荷在导体内部的恒定电场驱动下形成的。下列关于这个恒定电场的说法,正确的有 ( )
A.电源两极上聚集的电荷及导体上的感应电荷是该电场的主要场源电荷
B.该电场的方向总是顺着导线的走向
C.该电场的大小,可以表述为E=ρ (电阻率ρ、电流I、导体横截面积S)
D.当电流稳定是,导体内部场强处处为零
第Ⅱ卷 (60分)
9.如图所示,一带负电的粒子绕带正电的点电荷Q做椭圆运动。电荷Q固定于椭圆的一个焦点上,a、b、c、d为椭圆长、短轴的四个端点。如果当负电荷运动到其中的某点时,正电荷的电量突然减少一个量,则事件在哪个点上发生,负电荷有可能改做圆周运动(负电荷只受库仑力作用) ( )
A. a点 B. b点
C. c或d点 D.椭圆上其它某些点也有可能
8.如图所示,两个变阻器连入电路的阻值都不为零,电键处于闭合状态。为使变阻器R 2中有向左的电流,下列措施中可行的有 ( )
A.增大R 1的阻值
B.增大R 2的阻值
C.增大电容器的电容
D.断开电键
