24、如图所示的电路中，电阻R₁＝12Ω，R₂＝R₃＝R₄＝6.0Ω。当电键S断开时，电压表的示数为12V，全电路消耗的电功率为13W。若电流表、电压表均为理想电表，则电源的电动势为　　　　 。当电键S闭合后，则电压表的示数为　　　 　　。

23、下图是正在治疗的骨折病人腿部示意图。假定腿和石膏的总质量为16kg，其重心A距支点O的距离为35cm，悬挂处B距支点O的距离为80cm，则悬挂物的质量为　　　　　　　　 kg；若想减轻悬挂物的质量，且膝盖处不能弯曲，应将此腿向　　　　　　 移动(选填“左”或者“右”)。

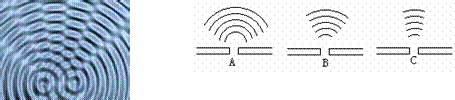

21、如右图所示，为水中两个振动情况完全相同的波源所形成的图样，这是水面波的____________现象；下图中的A、B、C是不同频率的水面波通过相同的小孔所能达到区域的示意图，则其中水波的频率最大的是_________图。

22A、若两颗人造卫星A和B绕地球做匀速圆周运动，周期之比为T_A:T_B＝1:8，则两颗人造卫星的轨道半径之比　　　　　　　　 和运动速率之比　　　　　　　 。

22B、在平直的路面上，质量为60 kg的人，以5 m/s的速度迎面跳上质量为90 kg、速度为2 m/s的小车后，与小车共同运动的速度大小为　　　　 ，在这一过程中，系统损失的机械能为　　　　　 J。

(三)多选题(4*4＝16分)

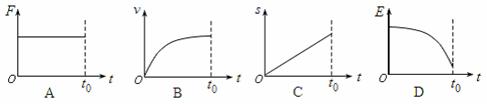

17、一物体沿固定斜面从静止开始向下运动，经过时间t₀滑至斜面底端。已知在物体运动过程中物体所受的摩擦力恒定。若用F、v、s和E分别表示该物体所受的合力、物体的速度、位移和机械能，则下列图像中可能正确的是

18、如图所示，用弹簧秤拉着一支薄壁平底玻璃试管，将它的开口向下插在水银槽中，由于管内有一部分空气，此时试管内水银面比管外水银面高h。若试管本身的重力与管壁的厚度均不计，此时弹簧秤的示数等于

(A)进入试管内的H高水银柱的重力

(B)外部大气与内部空气对试管平底部分的压力之差

(C)试管内高出管外水银面的h高水银柱的重力

(D)上面(A)(C)所述的两个数值之差

19、有一个点电荷只受电场力的作用，分别从两电场中的a点由静止释放，在它沿直线运动到b点的过程中，动能E_k随位移s变化的关系图像如右图所示中的①、②图线。则下列说法正确的是

(A)正电荷在甲图电场中从a点由静止释放，沿直线运动到b点的过程中，对应的图线是①

(B)负电荷在乙图电场中从a点由静止释放，沿直线运动到b点的过程中，对应的图线是②

(C)负电荷在丙图电场中从a点由静止释放，沿直线运动到b点的过程中，对应的图线是②

(D)正电荷在丁图电场中从a点由静止释放，沿直线运动到b点的过程中，对应的图线是①

20、计算机光驱主要部分是激光头，它可以发射脉冲激光信号，激光扫描光盘信息时，激光头利用光敏电阻自动计数器将反射回来的脉冲信号传输给信号处理系统，再通过计算机显示出相应信息，光敏电阻自动计数器的示意图如图所示，其中R₁为光敏电阻，R₂为定值电阻，无激光照射时，信号处理系统获得的电压为U₀，有激光照射时，信号处理系统获得的电压为U，此光电计数器的基本工作原理是

(A)当有光照R₁时，U>U₀

(B)当有光照射R₁时，U<U₀

(C)每当U＜U₀时就计数一次

(D)每当U＞U₀时就计数一次

(二)单选择题Ⅱ(3*8＝24分)

9、在如图所示气缸中，上下活塞面积分别为S_A、S_B，且S_A＜S_B，活塞A、B之间用硬杆相连，气缸内密闭着一定量的理想气体。当活塞A上方的容器内装满小铁球时活塞处于静止状态，现从容器中取出几个铁球，保持温度不变，待活塞重新稳定后

(A)活塞向下移动了一段距离　

(B)活塞向上移动了一段距离

(C)密闭气体体积增大

(D)密闭气体压强增小

10、如图所示有三个斜面1、2、3，斜面1与2底边相同，斜面2和3高度相同，同一物体与三个斜面的动摩擦因数相同，当他们分别沿三个斜面从顶端由静止下滑到底端时，下列说法正确的是

(A)三种情况下摩擦产生的热量Q₁＜Q₂＜Q₃

(B)三种情况下摩擦产生的热量Q₁＝Q₂＜Q₃

(C)到达底端的速度v₁＞v₂＝v₃

(D)到达底端的速度v₁＝v₂＞v₃

11、某实物投影机有10个相同的强光灯L₁-L₁₀(24V，200W)和10个相同的指示灯X₁-X₁₀(220V，2W)，将其连接在220V交流电源上，电路如图所示，若工作一段时间后，L₂ 灯丝烧断，则

(A)X₁的功率减小，L₁的功率增大

(B)X₁的功率增大，L₁的功率增大

(C)X₂功率增大，其它指示灯的功率减小

(D)X₂功率减小，其它指示灯的功率增大

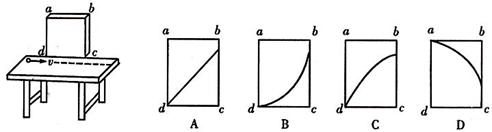

12、如图所示，光滑水平桌面上，一小球以速度v向右匀速运动，当它经过靠近桌边的竖直木板ad边前方时，木板开始作自由落体运动。若木板开始运动时，cd边与桌面相齐，则小球在木板上的投影轨迹是

13、如图所示，置于水平地面的三脚架上固定着一质量为m的照相机，三脚架的三根轻质支架等长，与竖直方向均成30°角，则每根支架中承受的压力大小是

(A)

(B)

(C)

(D)

14、如图所示，在倾角为α的的光滑斜面上，垂直纸面放置一根长为L，质量为m的直导体棒。当导体棒中的电流I垂直纸面向里时，欲使导体棒静止在斜面上，可将导体棒置于匀强磁场中，当外加匀强磁场的磁感应强度B的方向在纸面内由竖直向上逆时针至水平向左的过程中，关于B的大小的变化，正确的说法是

(A)逐渐增大

(B)逐渐减小

(C)先减小后增大

(D)先增大后减小

15、一列简谐横波沿x轴传播，周期为T，t＝0时的波形如图所示，此时处于x＝3 m处的质点正在向上运动，若a、b两质点平衡位置的坐标分别为x_a＝2.5 m和x_b＝5.5 m，则

(A)当a质点处在波峰时，b质点恰在波谷

(B)当t＝T/4时，a质点正在向y轴负方向运动

(C)当t＝3T/4时，b质点正在向y轴负方向运动

(D)在某一时刻，a、b两质点的位移和速度可能相同

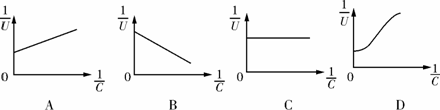

16、酒精测试仪的工作原理如图所示，其中P是半导体型酒精气体传感器，该传感器电阻r′的倒数与酒精气体的浓度C成正比，R₀为定值电阻。以下关于电压表示数的倒数()与酒精气体浓度的倒数()之间关系的图像，正确的是

(一)单选择题Ⅰ(2*8＝16分)

1、下列说法中正确的是

(A)牛顿通过理想斜面实验，提出了三大运动定律

(B)托马斯．杨通过光的单缝衍射实验，证明了光是一种波

(C)贝克勒尔发现天然放射性现象，说明原子核是有内部结构的

(D)查德威克通过人工核转变，发现了原子核内存在质子

2、在集成电路中，经常用若干基本门电路组成复合门电路，如图所示，为两个基本门电路组合的逻辑电路，根据真值表，判断虚线框内门电路类型及真值表内x的值

(A)“与门”，1

(B)“与门”，0

(C)“或门”，1

(D)“或门”，0

3、如图甲是a、b、g三种射线穿透能力的示意图，图乙是工业上利用射线的穿透性来检查金属内部的伤痕的示意图，则图乙中的检查利用的射线是

(A)a 射线

(B)b 射线

(C)g 射线

(D)a、g 射线

4、关于恒星，下列说法中正确的是

(A)恒星的质量越大寿命就越长

(B)太阳是宇宙中最大的恒星

(C)恒星最终一定会变成黑洞

(D)太阳是离地球最近的恒星

5、做简谐振动的单摆摆长不变，若摆球质量增加为原来的4倍，摆球经过平衡位置时速度减小为原来的1/2，则单摆振动的

(A)频率、振幅都不变

(B)频率、振幅都改变

(C)频率不变、振幅改变

(D)频率改变、振幅不变

6、假设一个篮球运动员在某次投篮过程中对篮球做功为W，出手高度为h₁，篮筐距地面高度为h₂，球的质量为m，不计空气阻力，则篮球进筐时的动能为

(A)W+mgh₁－mgh₂

(B)mgh₂－mgh₁－W

(C)mgh₁+ mgh₂－W

(D)W+ mgh₂－mgh₁

7、某同学通过以下步骤测出了从一定高度落下的排球对地面的冲击力：将一张白纸铺在水平地面上，把排球在水里弄湿，然后让排球从规定的高度自由落下，并在白纸上留下球的水印。再将印有水印的白纸铺在台秤上，将球放在纸上的水印中心，缓慢地压球，使排球与纸接触部分逐渐发生形变直至刚好遮住水印，记下此时台秤的示数即为冲击力的最大值。下列物理学习或研究中用到的方法与该同学的方法相同的是

(A)建立“合力与分力”的概念

(B)建立“点电荷”的概念

(C)建立“电场强度”的概念

(D)建立“光子说”的理论

8、如图所示，把一个带正电的小球a放在光滑绝缘斜面上，欲使球a能静止在斜面上，需在MN间放一带电小球b，则b应

(A)带负电，放在A点

(B)带负电，放在C点

(C)带正电，放在B点

(D)带正电，放在C点

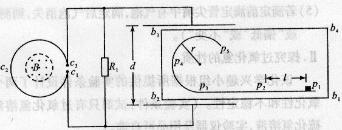

20．(13分)24.如图所示，直线形挡板p₁p₂p₃与半径为r的圆弧形挡板p₃p₄p₅平滑连接并安装在水平台面b₁b₂b₃b₄上，挡板与台面均固定不动。线圈c₁c₂c₃的匝数为n,其端点c₁、c₃通过导线分别与电阻R₁和平行板电容器相连，电容器两极板间的距离为d,电阻R₁的阻值是线圈c₁c₂c₃阻值的2倍，其余电阻不计，线圈c₁c₂c₃内有一面积为S、方向垂直于线圈平面向上的匀强磁场，磁场的磁感应强度B随时间均匀增大。质量为m的小滑块带正电，电荷量始终保持为q,在水平台面上以初速度v₀从p₁位置出发，沿挡板运动并通过p₅位置。若电容器两板间的电场为匀强电场，p₁、p₂在电场外，间距为L,其间小滑块与台面的动摩擦因数为μ，其余部分的摩擦不计，重力加速度为g.

求：

(1)小滑块通过p₂位置时的速度大小。

(2)电容器两极板间电场强度的取值范围。

(3)经过时间t,磁感应强度变化量的取值范围。

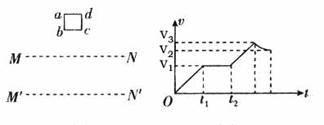

19.(11分)如图，abcd是位于竖直平面内的正方形闭合金属线框，金属线框的质量为m，电阻为R，在金属线框的下方有一匀强磁场区，MN和是匀强磁场区域的水平边界，并与线框的bc边平行，磁场方向与线框平面垂直，现金属线框由距MN的某一高度从静止开始下落，下图是金属线框由开始下落到完全穿过匀强磁场区域瞬间的速度一时间图象，图象中坐标轴上所标出的字母均为已知量，求：

(1)金属框的边长；

(2)磁场的磁感应强度；

(3)金属线框在整个下落过程中所产生的热量。

18．(10分)如图所示，倾角为θ的直角斜面体固定在水平地面上，其顶端固定有一轻质定滑轮，轻质弹簧和轻质细绳相连，一端接质量为m₂的物块B，物块B放在地面上且使B上端的细绳竖直，弹簧的另一端连接质量为m₁的物块A，物块A放在光滑斜面上的P点保持静止，弹簧和斜面平行，此时弹簧具有的弹性势能为E_P。不计定滑轮、细绳、弹簧的质量，不计斜面、滑轮的摩擦，已知弹簧劲度系数为k，P点到斜面底端的距离为L。现将物块A缓慢斜向上移动，直到弹簧刚恢复原长时的位置，并由静止释放物块A，当物块B刚要离开地面时，物块A的速度即变为零，试求：

　 (1)当物块B刚要离开地面时，物块A的加速度；

　 (2)在以后的运动过中物块A最大速度的大小。

17．(10分)“头脑风暴法”是上个世纪风靡美国的一种培养学生创新思维能力的方法，某学校的一个“头脑风暴实验研究小组”，以“保护鸡蛋”为题，要求制作-个装置：让鸡蛋从高处落到地面而不被摔坏；鸡蛋要不被摔坏，直接撞击地面的速度最大不能超过1．5m／s。现有一位同学设计了如图13所示的-个装置来保护鸡蛋，用A、B两块较粗糙的夹板夹住鸡蛋，鸡蛋夹放的位置离装置下端的距离s＝0．45m，A、B夹板与鸡蛋之间的摩擦力都为鸡蛋重力的5倍，现将该装置从距地面某一高处自由落下，装置着地时间短且保持竖直不被弹起，g＝10m／s²。

求：

　 (1)如果没有保护，鸡蛋自由下落而不被摔坏的最大高度h；

(2)如果使用该装置保护，刚开始下落时装置的末端离地　

面的最大高度H.(计算结果小数点后保留两位数字)
