(一)单选题Ⅰ(2*8＝16分)

33、如图所示，竖直平面内有光滑且不计电阻的两道金属导轨，宽都为L，上方安装有一个阻值R的定值电阻。两根质量都为m，电阻都为r，完全相同的金属杆靠在导轨上，金属杆与导轨等宽且与导轨接触良好，虚线下方的区域内存在匀强磁场，磁感应强度B。

(1)将金属杆1固定在磁场边界下侧。金属杆2从磁场边界上方静止释放，进入磁场后恰作匀速运动，求金属杆2释放处离开磁场边界的距离h₀。

(2)将金属杆1固定在磁场边界下侧。金属杆2从磁场边界上方h(h<h₀)高处静止释放，经过一段时间后再次匀速，此过程流过电阻R的电量为q，则此过程整个回路中产生了多少热量？

(3)金属杆2从离开磁场边界h(h<h₀)高处静止释放，在进入磁场的同时静止释放金属杆1，两金属杆运动了一段时间后都开始了匀速运动，试求出杆2匀速时的速度是多少？并定性画出两杆在磁场中运动的v-t图像(两个电动势分别为ε₁、ε₂不同的电源串联时，电路中总的电动势ε＝ε₁+ε₂)。

嘉定区2010学年高三物理一模试卷评分参考

32、如图a所示，用固定的电动机水平拉着质量m＝2kg的小物块和质量M＝1kg的平板以相同的速度一起匀速水平向右，物块位于平板左侧，可视为质点。在平板的右侧一定距离处有台阶阻挡，平板撞上后会立刻停止。电动机功率保持P＝3W。从某时刻t＝0起，测得物块的速度随时间的变化关系如图b所示，求：

(1)平板与地面间的动摩擦因数μ

(2)物块在1s末和3s末两时刻受到的摩擦力各多大？

(3)若6s末物块离开平板，则平板长度L为多少？

31、如图所示的玻璃管ABCD，在水平段CD内有一段水银柱，玻璃管截面半径相比其长度可忽略，B端弯曲部分长度可忽略。初始时数据如图，环境温度300K。现保持CD水平，将玻璃管缓慢竖直向下插入大水银槽中，使A端在水银面下5cm。已知大气压75cmHg。

(1)在插入水银槽后，玻璃管保持静止，缓慢降低温度，降低到多少时，水平段水银柱回到初始位置。

(2)在(1)的前提下，继续缓慢降低温度，降低到多少时，水平段水银柱刚好全部进入竖直管内。

30、有一质量1kg小球串在长0.5m的轻杆顶部，轻杆与水平方向成θ＝37°，静止释放小球，经过0.5s小球到达轻杆底端，试求

(1)小球与轻杆之间的动摩擦因数

(2)在竖直平面内给小球施加一个垂直于轻杆方向的恒力，使小球释放后加速度为2m/s²，此恒力大小为多少？

29、某同学利用如图装置研究磁铁下落过程中的重力势能与电能之间的相互转化。内阻r＝40Ω的螺线管固定在铁架台上，线圈与电流传感器、电压传感器和滑动变阻器连接。滑动变阻器最大阻值40Ω，初始时滑片位于正中间20Ω的位置。打开传感器，将质量m＝0.01kg的磁铁置于螺线管正上方静止释放，磁铁上表面为N极。穿过螺线管后掉落到海绵垫上并静止(磁铁下落中受到的阻力远小于磁铁重力，不发生转动)，释放点到海绵垫高度差h＝0.25m。计算机屏幕上显示出如图的UI-t曲线。

(1)磁铁穿过螺线管过程中，螺线管产生的感应电动势最大值约为　　　　 V。

(2)(多选题)图像中UI出现前后两个峰值，对比实验过程发现，这两个峰值是在磁铁刚进入螺线管内部和刚从内部出来时产生的，对这一现象相关说法正确的是

(A)线圈中的磁通量经历先增大后减小的过程

(B)如果仅略减小h，两个峰值都会减小

(C)如果仅略减小h，两个峰值可能会相等

(D)如果仅移动滑片，增大滑动变阻器阻值，两个峰值都会增大

(3)在磁铁下降h＝0.25m的过程中，可估算重力势能转化为电能的效率是　　　　　　 。

28、某同学利用如图装置研究外力与加速度的关系。将力传感器安装在置于光滑水平轨道的小车上，通过细绳绕过光滑定滑轮悬挂钩码。开始实验后，依次按照如下步骤操作：

①同时打开力传感器和位移传感器；

②释放小车；

③关闭传感器，根据F-t，v-t图像记录下绳子拉力F和小车加速度a。

④重复上述步骤。

(1)某次释放小车后得到的F-t，v-t图像如图所示。根据图像，此次操作应记录下的外力F大小为　　　 N，加速度a为　　　　 m/s²。(保留2位有效数字)

(2)(单选题)利用上述器材和过程得到多组数据数据作出a-F图像，为一直线，则

(A)理论上直线斜率应等于小车质量

(B)直线不过原点可能是因为轨道没有调整到水平

(C)如果小车受到来自水平轨道的恒定阻力，直线斜率会变小

(D)若实验中钩码质量较大，图象可能会呈现一条曲线

27、在探究小灯泡特性的实验中，器材如下：标有“2V，0.8W”的小灯泡、电源(两节干电池串联，电动势约3V)、滑动变阻器、电压表、电流表、电键、若干导线。

(1)将电路按照分压电路连接，在将最后一根导线连接上电源正极A点前，应对电路中做两个调整，分别是

　　　　　　　　　　　　　　　　　　　　 ；　　　　　　　　　　　　　　　　 。

(2)(单选题)正确实验后，小灯泡的电流电压关系最可能是下图中的

26、如图所示，用很弱的红光做双缝实验，图a的曝光时间最短、图b、图c的曝光时间依次增加，图a中的亮点是光子落在胶片上留下的痕迹，长时间曝光后最终形成了图c中明暗相间的条纹。这一实验的整个过程说明了光具有　　　　　　 性。如果改用紫光而其他实验条件不变，最终形成的图c中条纹间距将会　　　　 (填“增大”，“减小”或“不变”)。

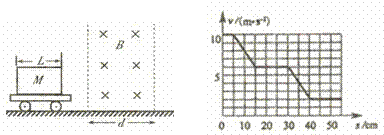

25、如图所示，闭合线圈固定在小车上，总质量为1kg．它们在光滑水平面上，以10m/s的速度进入与线圈平面垂直、磁感应强度为B的水平有界匀强磁场，磁场方向垂直纸面向里，已知小车运动的速度ν随车的位移s变化的ν-s图像如图所示．则磁场的宽度d＝　　　　 cm ， w线圈通过磁场过程中产生的热量Q＝　　　　 J。
