9、铁路在弯道处的内外轨道高低是不同的，已知内外轨道对水平面倾角为θ(如图)，弯道处的圆弧半径为R，若质量为m的火车转弯时速度小于，则

A、内轨对内侧车轮轮缘有挤压； B、外轨对外侧车轮轮缘有挤压； C、这时铁轨对火车的支持力等于mg/cosθ； D、这时铁轨对火车的支持力大于mg/cosθ.

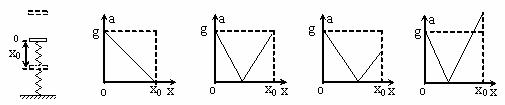

8．如图甲所示．一根轻弹簧竖直直立在水平地面上，下端固定．在弹簧的正上方有一个物块，物块从高处自由下落到弹簧上端O处，将弹簧压缩了x₀时，物块的速度变为零．从物块与弹簧接触开始，在如图乙所示的图象中，能正确反映物块加速度的大小随下降的位移x变化的图象可能是

　　　　　　　　　　　　　 　A　　　　　　　　 B　　　　　　　　 C　　　　　　　　 D　　

　　甲　　　　　　　　乙

7、如图所示，在一粗糙水平面上有两个质量分别为m₁和m₂的木块1和2，中间用一原长为l、劲度系数为K的轻弹簧连接起来，木块与地面间的滑动摩擦因数为μ。现用一水平力向右拉木块2，当两木块一起匀速运动时两木块之间的距离是 A． B．　　 C．　　 D．

6．如图所示，在光滑的水平地面上，有两个质量相等的物体，中间用劲度系数为k的轻质弹簧相连，在外力作用下运动，已知F₁>F₂，当运动达到稳定时，弹簧的伸长量为( )

　 　　　　 A．　　　　　　　　 B．

　　　　 C．　　　　　　　　 D．

4．狗拉着雪撬在水平冰面上沿着圆弧形的道路匀速行驶，下图为四个关于雪橇受到的牵引力F及摩擦力f的示意图(O为圆心)，其中正确的是　　　　　　　　　 (　 )

　 5．两个相同的可视为质点的小球A和B，质量均为m，

　　　　 用长度相同的两根细线把A、B两球悬挂在水平天花

　　　　 板上的同一点O，并用长度相同的细线连接A、B两

　　　　 个小球，然后，用一水平方向的力F作用在小球A上，

　　　　 此时三根线均处于伸直状态，且OB细线恰好处于竖

　　　　 直方向如图所示.如果两小球均处于静止状态，则力F

　　　　 的大小为　　　　　　　　　　　　　 ( 　　)

　　　　 A．0　　　　　　　　　　　　　　　　 B．　　　　　　　　　　　　　 C．　　　　　　　 D．

3．如图所示，木块A质量为1千克，木块B的质量为2千克，叠放在水平地面上，AB间最大静摩擦力为1牛，B与地面间摩擦系数为0 .1，今用水平力F作用于B，则保持AB相对静止的条件是F不超过：

　 A．3牛　　 　　　　　　　　　　　　　　　　　　　A　　

　 B．4牛　　　　　　　　　　　　　　　　 　　　　F　　　　　　

　 C．5牛　　　　　　　　　　　　　　　　　　　　　 B

D．6牛　

2．某人在平直公路上骑自行车，见前方较远处红色交通信号灯亮起，他便停止蹬车，此后的一小段时间内，自行车前轮和后轮受到地面的摩擦力分别为和，则(　 )．

　A．向后，向前　　　B．向前，向后

　C．向后，向后　　　D．向前，向前

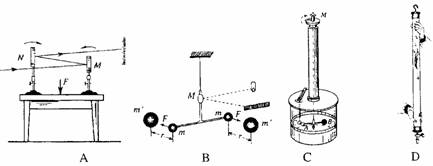

1、卡文迪许比较准确地测出引力常量的实验，是下列各图所示的实验中的哪一个？( )

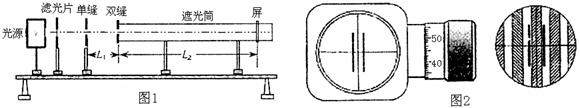

6．(18分)(1)(8分)用双缝干涉测光的波长。实验装置如图1所示，已知单缝与双缝间的距离L₁=60mm，双缝与屏的距离L₂=700mm，单缝宽d₁=0.1mm，双缝间距d₂=0.25mm。用测量头来测量光屏上干涉亮条纹中心的距离。测量头由分划板、目镜、手轮等构成，转动手轮，使分划板左右移动，让分划板的中心刻线对准屏上的亮纹的中心，(如图2所示)，记下此时手轮上的读数，转动测量头，使分划板中心刻线对准另一条亮纹的中心，记下此时手轮上的读数。

　 (A)分划板的中心刻线分别对准第1条和4条亮纹的中心时，手轮上的读数如图3所示，则对准第1条时读数x₁=　　　　　 mm、对准第4条时读数x₂=　　　　　 mm，相邻两条亮纹间的距离△x=　　　　　　 mm。

　 (B)计算波长的公式λ=　　　　　　　 ；求得的波长值是　　　　　 nm。

　 　 (2)(10分)实验室中准备了下列器材：

　　 待测干电池(电动势约1.5V，内阻约1.0Ω)

　　 电流表G(满偏电流1.5mA，内阻10Ω)

　　 电流表A(量程0~0.60A，内阻约0.10Ω)

　　 滑动变阻器R₁(0~20Ω，2A)

滑动变阻器R₂(0~100Ω，1A)

定值电阻R₃=990Ω、开关S和导线若干

①小明同学选用上述器材(滑动变阻器只选用了一个)测定一节干电池的电动势和内电阻。为了能较为准确地进行测量和操作方便，实验中选用的滑动变阻器，应是　　 。(填代号)

②请在方框中画出他的实验电路图。

③右下图为小明根据实验数据作出的I₁-I₂图线(I­₁为电流表G的示数，I₂为电流表A的示数)，由该图线可得：被测干电池的电动势E=　　 　　V，内电阻r=　　　　 Ω。

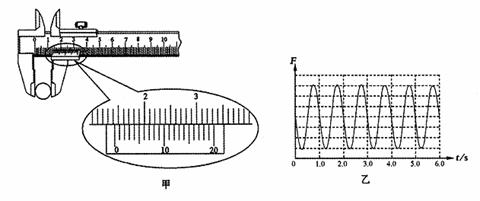

5．(18分)(1)在做“用单摆测定重力加速度”的实验中，用主尺最小分度为1mm，游标上有20个分度的卡尺测量金属球的直径，结果如图甲所示，可以读出此金属球的直径为　　　　　　　　　　　　 mm。

　 　　　 　　 单摆细绳的悬点与拉力传感器相连，将摆球拉开一小角使单摆做简谐运动后，拉力传感器记录了拉力随时间变化的情况，如图乙所示，则该单摆的周期为　　　 　　s。

　 　 (2)电流表A₁的量程为0-20A、内电阻约为500Ω，现要测其内阻，除若干开关，导线之外还有器材如下：

　　　　 电流表A₂：量程为0-200A、内阻为500Ω

　　　 　　 滑动变阻器R₁：阻值0-20Ω

　　　　 电阻箱R₂：阻值0-9999Ω

　　　　 保护电阻R₃：阻值3kΩ

　　　　 电源：电动势E约1.5V、内电阻r约2Ω

　　　　 ①如图丙所示，某同学设计了部分测量电路，

　　　　 在此基础上请你将滑动变阻器接入电路中，

　　　 　　 使实验可以完成。

②电路完整后，依你所选方案写出测量电流表A₁

内电阻的实验步骤及它的结果或计算公式。
