题目列表(包括答案和解析)
18.(18分)用电学方法测水流对小球的作用力,如图10-15所示,质量为m的小铅球P系的细金属线下,悬挂在O点,开始时小球p沿竖直方向处于静止状态.将小铅球P放入水平流动的水中时,球向左摆起一定的角度,水流速度越大, 越大.为了测定水流对小球作用力的大小,在水平方向固定一根电阻丝BC,C端在O点正下方,且0C长为h,BC长为L,BC与金属丝接触良好,接触点为D,不计接触点D处的摩擦和金属丝电阻.再取一只电动势为ε、内阻不计的电源和一只电压表,将这些器材连接成测量电路.

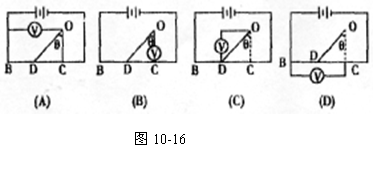

(1)为使水流作用力增大时,电压表读数增大,四位同学分别连接成了如图10-16中的四个电路,其中接法正确的是 ( )
(2)设小球平衡时,CD长为x,求水流对小球作用力F的大小.
(3)若小球平衡时,电压表的读数为U,请写出m、U、ε、h和L表示的F表达式.
17.(16分)图10-14 所示的电路中,电源电动势E=6.O V,其内阻可忽略不计.电阻的阻值分别为R1=2.4 k Ω、R2=4.8 kΩ,电容器的电容C=4.7 μF.闭合开关S,待电流稳定后,用电压表测R1两端的电压,其稳定值为1.50 V
(1)该电压表的内阻为多大?
(2)由于电压表的接入.电容器的带电荷量变化了多少?
16、(16分) 如图9-4所示,ε1=3V,r1=0.5Ω,R1=R2=5.5Ω,平行板电容器的两板距离d=1cm,当电键K接通时极板中的一个质量m=4×10-3g,电量为q=1.0×10-7C的带电微粒恰好处于静止状态。求:(1)K断开后,微粒向什么方向运动,加速度多大?(2)若电容为1000pF,K断开后,有多少电量的电荷流过R2?
15、(16分)如图9-14所示,已知电源电动势ε=20V,内阻r=1Ω,当接入固定电阻R=4Ω时,电路中标有“3V 4.5W”的灯泡L和内阻r′=0.5Ω的小型直流电动机恰能正常工作,求(1)电路中的电流强度?(2)电动机的额定工作电压?(3) 电源的总功率?
14.(14分)在彩色电视机的显像管中,从电了枪射出的电子在2×104V的高压下被加速,形成1mA的平均电流,求:
(1)每秒钟轰击荧光屏的电子数目.
(2)电子轰击荧光屏所消耗的功率.
(3)1h显像管耗电多少度?
13、(10分)图9-18所示,为用伏安法测量一个定值电阻阻值的实验所需要的器材实物图,器材规格如下:(1)待测电阻RX(约100Ω)(2)直流毫安表(量程0-10mA,内阻50Ω)(3)直流电压表(量程0-3V,内阻5kΩ)(4)直流电源(输出电压4V,允许最大电流1A)(5)滑动变阻器(阻值范围0-15Ω,允许最大电流1A)(6)电键一个,导线若干条。根据器材的规格和实验要求,画出电路图,同时在本题的实物图上连线。
12、(14分)为了测量一电压表的内阻,实验室提供了以下可供选择的器材:
A.待测电压表V,量程1V,内阻Rv约900Ω
B.滑动变阻器R:最大阻值1000Ω,额定电流0.2A
C.滑动变阻器R:最大阻值10Ω,额定电流1A
D.电阻箱R0:最大阻值999.9Ω,阻值最小改变量0.lΩ
E.电阻箱R0:最大阻值99.9Ω,阻值最小改变量0.1Ω
F.电池组:电动势约3V,内阻约lΩ。
G.开关及导线若干
(1) (4分)请选出所需要的器材
(2) (5分)画出电路原理图
(3) (5分)写出实验步骤
11、(6分)测量电源B的电动势E及内阻r(E约为4.5V,r约为1.5Ω)。
器材:量程为3V的理想电压表V,量程0.5A的电流表A(具有一定内阻),固定电阻R=4Ω,滑线变阻器R=20Ω,电键K,导线若干。实验电路原理图如右图所示。实验中,当电流表读数为I1时,电压表读数为U1;当电流表读数为I2时,电压表读数为U2。则可以求出E= ,r= 。(用I1,I2,U1,U2及R表示)
10.如图10-8中电阻R1、R2、R3的阻值相等,电池的内阻不计, 开关S接通后流过R2的电流是S接通前的( )
A. B. C. D.
8.如图10-6中电源内阻r=R0 ,R=2r,当可变电阻R的滑动触头由A 向B滑动,则( )
A.电源输出功率由大变小
B.可变电阻消耗的功率由大变小
C.电源内部电压降落由大变小
D.电源内阻消耗的功率由大变小
9.在如图10-7所示的电路中,电源的电动势内电阻恒定,要想使电容器所带电荷量增加,可以( )
A.增大R1 B.减小R1
C.增大R2 D.减小R2
