2．探测器探测到土星外层上有一个环．为了判断它是土星的一部分还是土星的卫星群，可以测量环中各层的线速度口与该层到土星中心的距离R之问的关系来确定　　　　　　　　　　　 (　　 )

　 A．若v∝R，则该环是土星的一部分　　　 B．若v²∝R，则该环是土星的卫星群

　 C．若v∝1／R，则该环是土星的一部分　　 D．若v²∝1／R，则该环是土星的卫星群

1．关于向心力的下列说法中正确的是　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　 A．向心力不改变做圆周运动物体速度的大小

　 B．做匀速圆周运动的物体，其向心力是不变的

　 C．做圆周运动的物体，所受合力一定等于向心力

　 D．做匀速圆周运动的物体，一定是所受的合外力充当向心力

12. 直升机沿水平方向匀速飞往水源取水灭火,悬挂着m=500 kg空箱的悬索与竖直方向的夹角θ₁=45°.直升机取水后飞往火场,加速度沿水平方向,大小稳定在a =1.5 m/s²时,悬索与竖直方向的夹角θ₂=14°.如果空气阻力大小不计,且忽略悬索的质量,试求水箱中水的质量M.(取重力加速度g =10 m/s²;sin 14°≈0.242;cos 14°≈0.970)

13.如图所示的电路中，电源电动势E=6.00V，其内阻可忽略不计．电阻的阻值分别为R₁=2.4kΩ、R₂=4.8kΩ，电容器的电容C=4.7μF．闭合开关S，待电流稳定后，用电压表测R₁两端的电压，其稳定值为1.50V．

(1)该电压表的内阻为多大?

(2)由于电压表的接入，电容器的带电量变化了多少?

14.质量m=2.0×10^-4kg、电荷量q=1.0×10^-6C的带正电微粒静止在空间范围足够大的匀强电场中，电场强度大小为E₁．在t=0时刻，电场强度突然增加到E₂=4.0×10³N/C，场强方向保持不变．到t=0.20s时刻再把电场方向改为水平向右，场强大小保持不变．取g=10m/s²．求：

(1)原来电场强度E₁的大小？　　

(2)t=0.20s时刻带电微粒的速度大小？

(3)带电微粒运动速度水平向右时刻的动能？

15．一绝缘“”杆由两段相互平行的足够长的水平直杆PQ、MN和一半径为R的光滑半圆环MAP组成，固定在竖直平面内。其中MN光滑，PQ杆是粗糙的，现将质量为M的带正电荷的小环套在MN杆上，小环所受的电场力为重力的1/2。

(1)若将小环由D点静止释放，刚刚好能停在P点，求DM间的距离。

(2)若将小环由M点右侧5R处静止释放，设小环与PQ杆间的动摩擦因素为，小环的最大静摩擦力和滑动摩擦力相等，求小环整个运动过程中克服摩擦力所做的功。

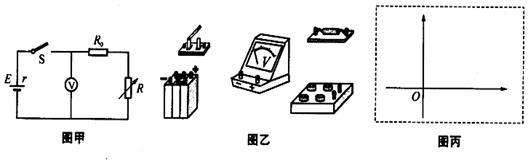

11. 现有一电池，其电动势E约为9V，内阻r在35~55Ω范围内，最大允许电流为50 mA。为测定这个电池的电动势和内阻，某同学利用如图甲所示的电路进行实验。图中电压表的内电阻很大，对电路的影响可以不计；R为电阻箱，阻值范围为0~9 999Ω；R₀为保护电阻。

(1)实验室备有的定值电阻R₀有以下几种规格，本实验应选用(　　 )

　 A．10Ω，2.5W　　　 B．50Ω，1.0W　　　 C．150Ω，1.0W　　　 D．1 500Ω，5.0W

(2)按照图甲所示的电路图，将图乙的实物连接成实验电路；

(3)该同学接好电路后，闭合开关S，调整电阻箱的阻值读出电压表的示数U，再改变电阻箱阻值，取得多组数据，然后通过作出有关物理量的线性图像，求得电源的电动势E和内阻r。

a．请写出与你所作线性图像对应的函数表达式　　　　　　　　　　　　　　　　　　 ；b．请在图丙的虚线框内坐标中作出定性图像(要求标明两个坐标轴所表示的物理量，用符号表示)；

c．图丙中　　　　　　　　　　　　　　 表示E，　　　　　　　　　　　　　 表示r。

10. 一个小灯泡的额定电压为2.0V，额定电流约为0.5A，选用下列实验器材描绘小灯泡的伏安特性曲线．

电源：电动势为3.0V，内阻不计；　　 电源：电动势为12.0V，内阻不计；

电压表：量程为0~3V，内阻约为10　 电流表：量程为0~3A，内阻约为0.1；

电流表：量程为0~0.6A，内阻约为0.6；

滑动变阻器R：最大阻值为l0，额定电流为1.0A；开关S，导线若干．

用实验得到如下数据(I和U分别表示小灯泡的电流和电压)：

(1)实验中电源应选用　　　；电流表应选用　　　．

(2)在下面虚线框中画出实验电路图．可用的器材有：电压表、电流表、滑线变阻器(阻值变化范围0~10)、电源、小灯泡、开关、导线若干．

(3)在下面坐标中画出小灯泡的曲线．

(4)若将本题中的小灯泡接在电动势是1.5V、内阻是1.0的电池两端，问小灯泡的实际　 功率是多少?(简要写出求解过程，若需作图，可直接画在坐标中)

9．压敏电阻的阻值随所受压力的增大而减小，有位同学利用压敏电阻设计了判断小车运动状态的装置，其工作原理如图(a)所示．将压敏电阻和一块挡板固定在绝缘小车上，中间放置一个绝缘重球．小车向右做直线运动过程中，电流表示数如图(b)所示．下列判断正确的是　

A．从t₁到t₂时间内，小车做匀速直线运动

B．从t₁到t₂时间内，小车做加速度变大的直线运动

C．从t₂到t₃时间内，小车做匀速直线运动

D．从t₂到t₃时间内，小车做匀加速直线运动

8．如图所示的电路中，电源电动势为E，内电阻为r，平行板电容器C的两金属板水平放置，R₁和R₂为定值电阻，P为滑动变阻器R的滑动触头，G为灵敏电流计，A为理想电流表．开关S闭合后，C的两板间恰好有一质量为m、电荷量为q的油滴处于静止状态，则以下说法正确的是

A．在P向上移动的过程中，A表的示数变大，油滴仍然静止，　 G中有方向由a至b的电流

B．在P向上移动的过程中，A表的示数变小，油滴向上加速运动，G中有方向由b至a的电流

C．在P向下移动的过程中，A表的示数变大，油滴向下加速运动，G中有由a至b的电流

D．在P向下移动的过程中，A表的示数变小，油滴向下加速运动

7. 图中的平行直线是匀强电场的电场线(电场方向未画出)，曲线是电子(重力不计)在该电场中的运动轨迹，a、b是轨迹上的两点，则下列说法正确的是　 (　　 )

A．a点的电势高于b点的电势

B．电子在a点的电势能大于在b点的电势能

C．电子在a点的动能大于在b点的动能

D．电子在a点的加速度大于在b点的加速度

6. 某人开着小车在如图所示的曲面上行驶，整个过程中速率不变。图中MO部分是向下凹的圆弧，ON部分是向上凸的圆弧。当小车经过图中A、B、C、D(A为最低点，D为最高点)四点时对路面的压力分别为F_A、F_B、F_C、F_D。小车重力为G。下列关系式一定成立的是

A.　 F_A ＞G　　　　　 B.　 F_B ＞G　

C.　 F_C ＜G　　　　　 D.　 F_D ≤G

5．如图所示电路，开关S₁、S₂断开时，电压表读数为U₀，电流表读数为I₀，若开关S₁闭合，S₂断开，电压表读数为U₁，电流表读数为I₁，若开关S₁断开，S₂闭合，电压表读数为U₂，电流表读数为I₂，则与之比为 　 　A、>1； 　

B、<1； 　　

C、=1；

　D、无法确定
