3.(昌平)在图2所示的四幅图中，正确标明了通电导线所受安培力F方向的是

B

20、(房山)

(1)画出粒子运动的轨迹如图示的三分之一圆弧

(O₁为粒子在磁场中圆周运动的圆心)：∠PO₁ C=120°

设粒子在磁场中圆周运动的半径为r，

_{……………………2分}

r+rcos 60°= OC=x　 　O C=x=3r/2 …………………………2分

粒子在磁场中圆周运动的时间……………………1分

粒子在电场中类平抛运动 O Q=2x=3r……………………1分

_{…………………………………………1分}

粒子从P运动到Q所用的时间 …………………………1分

(2) 粒子在电场中类平抛运动 ……1分 　　　　……1分

　解得 …………………1分

(3)由动能定理…………2分　 解得粒子到达Q点时的动能为……1

13．(房山)如图所示，虚线区域内存在着电场强度为E的匀强电场和磁感强度为B的匀强磁场，已知从左方水平射入的电子穿过这一区域时未发生偏转，设重力忽略不计，则这区域内的E和B的方向可能是下列叙述中的

①E和B都沿水平方向，并与电子运动方向相同

②.E和B都沿水平方向，并与电子运动方向相反

③．E竖直向上，B垂直纸面向外

④．E竖直向上，B垂直纸面向里

A、①④　　　　 B、②④　　　 C、①②③　　　 D、①②④

C

(房山)20、如图所示的区域中，左边为垂直纸面向里的匀强磁场，磁感应强度为 B ，右边是一个电场强度大小未知的匀强电场，其方向平行于OC且垂直于磁场方向．一个质量为m 、电荷量为-q 的带电粒子从P孔以初速度V₀沿垂直于磁场方向进人匀强磁场中，初速度方向与边界线的夹角θ＝60⁰ ，粒子恰好从C孔垂直于OC射入匀强电场，最后打在Q点，已知OQ＝ 2 OC ，

不计粒子的重力，求：

( l )粒子从P运动到Q所用的时间 t 。

( 2 )电场强度 E 的大小

( 3 )粒子到达Q点时的动能E_kQ

3.(丰台) 下列光学现象的说法中正确的是　

A．用光导纤维束传送图像信息，这是光的衍射的应用

B．太阳光通过三棱镜形成彩色光谱，这是光的干涉的结果

C．在照相机镜头前加装偏振滤光片拍摄日落时的景物，可使景象更清晰

D．透过平行于日光灯的窄缝正常发光的日光灯时能观察到彩色条纹，这是光的色散现象

C

(丰台)4. 如图1所示，在空气中，一细光束以60°的入射角射到一平行玻璃板的上表面ab上，已知该玻璃的折射率为，下列说法正确的是

A．光束可能在ab面上发生全反射而不能进入玻璃板

B．光束可能在cd面上发生全反射而不能射出玻璃板

C．光束一定能从ab面进入玻璃板且折射角为30°

D．光束一定能从cd面射出玻璃板且折射角为30°

C

2、(房山)红、黄、蓝三束单色光,在某介质内以相同的入射角射入真空中,下列说法中正确的是

A在该介质中传播时蓝光速度最大

B光从该介质射入真空时蓝光偏折角最大

C若蓝发生了全反射,则红光、黄光也一定发生了全反射

D若三种色光分别用同一个装置进行双缝干涉，蓝光干涉条纹间距最大。

B

5.(丰台) 如图2所示，轻弹簧的一端与物块P相连，另一端固定在木板上。先将木板水平放置，并使弹簧处于拉伸状态。缓慢抬起木板的右端，使倾角逐渐增大，直至物块P刚要沿木板向下滑动，在这个过程中，物块P所受静摩擦力的大小变化情况是

A. 先减小后增大　　 　　　　　

B. 先增大后减小　

C. 一直增大 　　　　　　

D. 保持不变

A

力学

石景山2. 如图1所示，一箱苹果沿着倾角为θ的光滑斜面加速下滑，在箱子正中央夹有一只质量为m的苹果，它受到周围苹果对它作用力的方向是(　　 )

A．沿斜面向上　　　 　　　 B．沿斜面向下　　

C．垂直斜面向上　 　　　　　 D．竖直向上

　C

2．(西城)两个共点力F₁、F₂，其中F₁=50N、F₂=30N。它们合力的大小不可能是

A．80N　　　　　　　　 B．50N　　 　 　　　 C．30N　　　　　　　　 D．10N

D

(西城)4．物块M在静止的传送带上匀速下滑时，传送带突然转动，传送带转动的方向如图中箭头所示。则传送带转动后

A．M将减速下滑

B．M仍匀速下滑

C．M受到的摩擦力变小

D．M受到的摩擦力变大

B

13．(1)52.35(2分)；4.686-4.689(2分)．

(2)①50(2分)；②0.25(2分)；0.40(2分)．

13．(丰台)① BC(2分)；②(2分)

力学实验

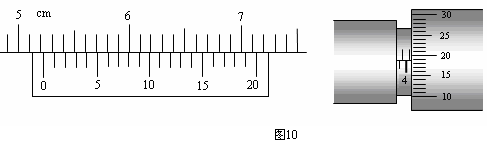

石景山13．(1)(4分)图10中游标卡尺读数为　 　 mm，螺旋测微器读数为　 　　mm．

(2)(6分)在“探究速度随时间变化的规律”实验中，小车做匀变速直线运动，记录小车运动的纸带如图11所示．某同学在纸带上共选择7个计数点A、B、C、D、E、F、G，相邻两个计数点之间还有4个点没有画出．他量得各点到A点的距离如图所示，根据纸带算出小车的加速度为1 .0m/s²．则：

①本实验中所使用的交流电源的频率为　 　　 Hz；

②打B点时小车的速度v_B＝ 　　　　 m/s，BE间的平均速度＝ 　　　　 m/s.

13．(丰台)如图10所示为“验证动量守恒定律”的实验装置。

(1)下列说法中符合本实验要求的是　　　 。(选填选项前面的字母)

A．入射球比靶球质量大或者小均可，但二者的直径必须相同

B．在同一组实验的不同碰撞中，每次入射球必须从同一高度由静止释放

C．安装轨道时，轨道末端必须水平

D．需要使用的测量仪器有天平、刻度尺和秒表

(2)实验中记录了轨道末端在记录纸上的竖直投影为O点，经多次释放入射球，在记录纸上找到了两球平均落点位置为M、P、N，并测得它们到O点的距离分别为OM、OP和ON。已知入射球的质量为m₁，靶球的质量为m₂，如果测得近似等于　　　 ，则认为成功验证了碰撞中的动量守恒。
