3.带电粒子在a、b两点的速度何处较大

2.带电粒子在a、b两点的受力方向

1.带电粒子所带电荷的符号

0.434 mm (2分)　 (0.433~0.435 mm)

(2)待测金属丝。(2分)

(3)如图。(2分)

(4)作U－I直线，舍去左起第2点，其余5个点尽量靠近直线且均匀分布在直线两侧。(图略)(2分)

(5)5.80Ω。(2分) (5.60-6.00Ω)

(6)(2分)

电学实验

石景山(3)(8分)为了测量某电池的电动势 E(约为3V)和内阻 r，可供选择的器材如下：

A．电流表G₁(2mA　 100Ω)　 　　　　　　　 B．电流表G₂(1mA　 内阻未知)

C．电阻箱R₁(0~999.9Ω)　　　　 　　 　　D．电阻箱R₂(0~9999Ω)

E．滑动变阻器R₃(0~10Ω　 1A)　 　 　　F．滑动变阻器R₄(0~1000Ω　 10mA)

G．定值电阻R₀(800Ω　 0.1A)　　　 　　H．待测电池

I．导线、电键若干

①采用如图12(甲)所示的电路，测定电流表G₂的内阻，得到电流表G₁的示数I₁、电流表G₂的示数I₂如下表所示：

根据测量数据，请在图12(乙)坐标中描点作出I₁-I₂图线．由图得到电流表G₂的内阻等于　 　　 Ω．

②在现有器材的条件下，测量该电池电动势和内阻，采用如图12(丙)所示的电路．在给定的器材中，图中滑动变阻器①应该选用　 　，电阻箱②应该选用　 　 (均填写器材后面的代号)．

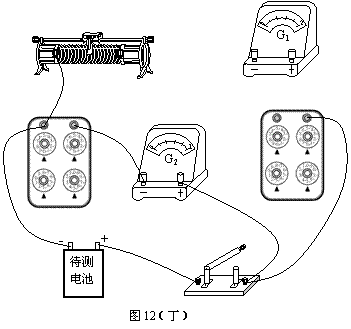

③根据图12(丙)所示电路，请在图12(丁)中用笔画线代替导线，完成实物电路的连接．

(3)①(1分)；200(2分)；②R₃(2分)；R₂(2分)；③连线见图12(丁)(1分)．

59.(丰台)14．(1)40cm (2分)　 (59.39~59.41 cm)　

14．(丰台)用伏安法测量电阻阻值R，并求出电阻率r。某同学电路如图13所示。给定电压表、电流表、滑线变阻器、电源、电键、待测电阻及导线若干。

(1)待测电阻是一均匀材料制成的金属丝(横截面为圆形)，用尺测量其长度,用螺旋测微器测量其直径，结果分别如图11和图12所示。

由图可知其长度为__________cm，直径为________mm。

(2)闭合电键后，发现电流表示数为零、电压表示数与电源电动势相同，则发生故障的是　　　　　　　 (填“待测金属丝”“滑动变阻器”或“电键”)。

(3)对照电路的实物连接画出正确的电路图。

(4)图14中的6个点表示实验中测得的6组电流I、电压U的值，请在图中作出U－I图线。

(5)求出的电阻值R =__________________Ω(保留3位有效数字)。

(6)请根据以上测得的物理量写出电阻率的表达式ρ =_______________。

16．(朝阳)(1)A、C、E(2)外接法(3)见右图

21．(昌平)(1)①较小 (3分) 　　②50　 (3分)

　 (2)①增大 (3分)　　 ②见右图 (3分)

(朝阳)16．现有一根长约为20cm的柱状金属丝，其横截面为边长约1mm的正方形，金属丝的电阻率为5×10^-5Ω·m。一位同学用伏安法测量该金属丝的电阻，测量时使用电动势为4.5V的电源。另有如下器材供选择：

A．量程为0-0.6A，内阻约为1Ω的电流表

B．量程为0-1A，内阻约为10Ω的电流表

C．量程为0-6V，内阻约为4kΩ的电压表

D．量程为0-10V，内阻约为50kΩ的电压表

E．阻值为0-10Ω，额定电流为1A的滑动变阻器

F．阻值为0-1kΩ，额定电流为0.1A的滑动变阻器

(1)以上器材应选用__________________________。(填写器材前的字母)

(2)为了减小误差，应采用电流表的______________(选填“内接法”或“外接法”)。

(3)将下图所示器材连接成实验电路。

21．(昌平)(12分)一些材料的电阻随温度的升高而变化。

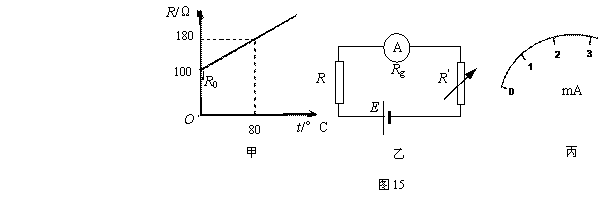

(1)如图15(甲)是由某金属材料制成的电阻R随摄氏温度t变化的图像，若用该电阻与电池(电动势E=1.5V，内阻不计)、电流表(量程为5mA、内阻不计)、电阻箱R′ 串联起来，连接成如图(乙)所示的电路，用该电阻做测温探头，把电流表的电流刻度改为相应的温度刻度，就得到了一个简单的“金属电阻温度计”。

①电流刻度较大处对应的温度刻度_____________；(填“较大”或“较小”)

②若电阻箱阻值R′=150Ω，当电流为5mA时对应的温度数值为 _________°C。

(2)某实验小组研究一白炽灯两端电压与电流的关系，得到了如下表所示的一组数据，并描绘出其I-U图线如图16中(a)所示。

①由图线可看出该白炽灯的电阻随电压的增大而_________(选填“增大”或“减小”)

②实验还用到了下列器材：直流电源、滑动变阻器、电压表、电流表、开关及导线若干。请在图(b)中以笔划线代替导线按实验要求将实物图补充完整。

17．(昌平) R₁＜R＜R₂
