15、用伏安法测一节干电池的电动势E和内电阻r，所给的器材有:(A)电压表V:0-3-15V；(B)电流表A:0-0.6-3A；(C)变阻器R₁(总电阻20Ω)；(D)变阻器R₂(总电阻100Ω)；以及电键S和导线若干.

(1)画出实验电路图(标明变阻器规格).

(2)如图所示的U-I图上是由实验测得的7组数据标出的点，请你完成图线，并由图线求出E=________V，r =________Ω.

(3)若只选用两组数据，用欧姆定律算出E、r，有可能误差较大.若选用第_______和第________组数据误差最大.

安徽师大附中2011届高三第一次模拟考试

14、在用自由落体法"验证机械能守恒定律"的实验中，已知打点计时器所用电源的频率为50赫。查得当地的重力加速度g＝9.80米/秒²。测得所用的重物的质量为1.00千克。实验中得到一条点迹清晰的纸带，把第一个点记作0，另选连续的4个点A、B、C、D作为测量的点。经测量知道A、B、C、D各点到0点的距离分别为62.99厘米、70.18厘米、77.76厘米、85.73厘米。根据以上数据，可知重物由0点运动到C 点，重力势能的减少量等于_　 _　 __焦，动能的增加量等于_　 __　　 _焦(结果取3位有效数字)。

13、⑴图中给出的是用螺旋测微器测量一小钢球的直径时的示数,此读数应是　　　　 毫米.

⑵有一游标卡尺，主尺的最小分度是1毫米，游标上有20个小的等分刻度。用它测量一工件的长度，如图所示，图示的读数是　　　　 毫米。

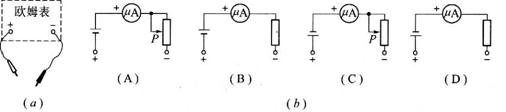

⑶如图(a)所示足一个欧姆表的外部构造示意图，其正、负插孔内分别插有红、黑表笔，则虚线内的电路图应是(b)图中的图(　　　 ).

12、如图所示一个带正电的小球，系于长为的不可伸长的轻线一端，线的另一端固定在O点，它们处在匀强电场中，电场的方向水平向右，场强的大小为E。已知电场对小球的作用力大小等于小球的重力。现在先把小球拉到图中的处，使轻线拉直，并与场强方向平行，然后由静止释放小球。则小球到达与等高的点时速度的大小为：(　　 )

A．　　 B．　　 C．　　　 D．0

11、如图所示，匀强磁场垂直纸面向里，有一足够长的等腰三角形绝缘滑槽，两侧斜槽与水平面夹角为，在斜槽顶点两侧各放一个质量相等、带等量负电荷的小球A和B，两小球与斜槽摩擦因数相等，且，将两小球同时由静止释放，下面说法正确的是：(　　 )

　　　 A．两球沿斜槽都做匀加速运动，且加速度相等

　　　 B．两球沿斜槽都做匀加速运动，且

　　　 C．两球沿斜槽都做变加速运动，且

　　　 D．两球沿斜槽的最大位移关系是

10、甲、乙、丙三个灯泡，按图方式连接到电池组上，如果丙灯泡处发生短路，某同学对电路各部分发生的变化作了如下推测(设各灯灯丝不被烧毁):①丙灯两端电压为零，②电池组的路端电压为零，③甲灯变得更亮，④乙灯变得更亮，其中：(　　 　 ).

A．只有①、③正确　　　　　　　 B．只有②、③止确

C．只有③、④正确　　　　　　　 D．只有①、②正确

9、如图所示。a、b是平行金属导轨，匀强磁场垂直导轨平面，c、d是分别串有电压表和电流表的金属棒，它们与导轨接触良好，当c、d以相同的速度向右运动时，下列说法正确的是：(　　 )

A．两表均无示数

B．两表均有示数

C．电流表有示数，电压表无示数

D．电流表无示数，电压表有示数

8、如图所示，相距为d的两水平虚线L₁和L₂之间是方向水平向里的匀强磁场，磁感应强度为B，正方形线圈abcd边长为L(L＜d)，质量为m，电阻为R。将线圈在磁场上方高h处静止释放，ab边刚进入磁场时的速度为v₀，ab边刚离开磁场时的速度也为v₀，则在线圈全部穿过磁场的过程中(　　 )

A．感应电流所做的功为mgd

B．感应电流所做的功为2mgd

C．线圈的最小速度可能为

D．线圈的最小速度一定为

7、如右图所示，曲线C₁、C₂分别是纯电阻直流电路中，内、外电路消耗的电功率随电流变化的图线.由该图可知下列说法中错误的是(　　　 )

　 A．电源的电动势为4V

B．电源的内电阻为1Ω

　 C．电源输出功率最大值为8W

　 D．电源被短路时，电源消耗的最大功率可达16W

6、如图所示，ab是一弯管，其中心线是半径为R的一段圆弧，将它置于一给定的匀强磁场中，磁场方向垂直于圆弧所在平面且指向纸外.有一束粒子对准a端射入弯管，粒子有不同的质量、不同的速度，但都是一价正离子。则(　 ).

A．只有速度大小一定的粒子可以沿中心线通过弯管

B．只有质量大小一定的粒子可以沿中心线通过弯管

C．只有动量大小一定的粒子可以沿中心线通过弯管

D．只有动能大小一定的粒子可以沿中心线通过弯管
