11. (10分)有一根细长而均匀的金属材料样品，横截面为边长等于a的正方形，如图所示。此金属材料重约1〜2N，长约为30cm，电阻约为10。巳知这种金属的电阻率为因管线内部空间截面积形状不规则，无法直接测量，请设计一个实验方案，测量中空部分的截面积S₀，要求实验误差较小，并能测量多组数据。现有如下器材可选：

A.毫米刻度尺　　　　　　　　 B.螺旋测微器

C.电流表(600mA，1. 0Ω)　　　 D.电流表(3A，0. 1Ω)

E.电压表(3V，6kΩ)　　　　　　 F.滑动变阻器(2kΩ，0. 5A)

G.滑动变阻器(10Ω，2A)　　　　 H.蓄电池(6V，0. 05Ω)

I.开关一个，带夹子的导线若干

(1) 除待测金属材料外，应选用的实验器材有________。(只填代号字母)。

(2) 请在方框中画出你的设计方案的实验电路图。

(3) 实验中要测量的物理量及其符号是________。

(4) 计算金属管线内部空间截面积S₀的表达式S₀=________。

(用巳知量和所测物理量的符号表示)

[必做题]　　　

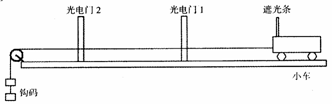

10．(8分)某学习小组用如图

所示装置探究“加速度和力的关

系”．该小组已经测量了两个光

电门间的距离为L，窄遮光条的

宽度为d，窄遮光条通过两个光

电门1、2的时间分别为t₁、t₂，则：

(1)小车的实际加速度可以表示为____________(用题中所给物理量表示)

(2)在该实验中必须采用控制变量法，应保持________不变．

(3)改变所挂钩码的数量，多次重复测量．在某次实验中根据测得的多组数据可在坐标纸上画出a－F关系的点迹(如图所示)．经过分析，发现这些点迹存在一些问题，产生的主要原因可能是________

A．轨道与水平方向夹角太大

B．轨道保持了水平状态，没有平衡摩擦力

C．所挂钩码的总质量太大，造成上部点迹有向下弯曲趋势

D．所用小车的质量太大，造成上部点迹有向下弯曲趋势

9．如图所示，粗糙的平行金属导轨倾斜放置，导轨间距l=1m，导轨电阻不计，顶端QQ′

之间连接一个阻值为R=1.5Ω的电阻和开关S，底端PP′处有一小段水平轨道相连，匀强磁

场B垂直于导轨平面。断开开关S，将一根电阻不

计质量为m=4kg的金属棒从AA′处由静止开始滑

下，落在水平面上的FF′处；闭合开关S，将金属棒

仍从AA′处由静止开始滑下，落在水平面上的EE′处；开关S仍闭合，金属棒从另一位置CC′处由静止开始滑下，仍落在水平面上的EE′处。(忽略金属棒经过PP′处的能量损失，金属棒始终与导轨垂直接触良好)测得相关数据为s=2m，h=5m，x₁=2m，x₂=1.5m，下列说法正确的是(　　 )　　　　　　　　　　　　　　　　　　　　　　　

A．S断开时，金属棒沿斜面下滑的加速度为1m/s²

B．CC′一定在AA′的上方

C．B=2T

D．从AA＇处释放时，电阻R上产生的热量为3.5J

8．如图所示，质量为m的物体A静止在地面上，上表面带有弯钩。一弹

簧秤由弹簧、带有挂钩的拉杆和带有提环的外壳组成。可以认为弹簧秤的

总质量集中在外壳上为m₀，弹簧和拉杆质量忽略不计，弹簧的劲度系数

为k。手拿弹簧秤的提环，秤钩钩住物体A，秤体保持竖直，开始弹簧没

有形变，示数为零。现竖直向上缓慢提起，当提环提升距离L₁时，A刚

要离开地面，此过程手做功W₁、手做功的平均功率为P₁；若匀加速向上

提起，提环上升的距离为L₂时，A刚要离开地面，此过程手做功W₂、手

做功的平均功率为P₂。假设弹簧秤示数一直在量程范围内，则(　　 )

A．L₁=L₂= 　　　　B．W₂<W₁　　　　　　　 　　　　　　　　　　　　　

C．P₂＞P₁　 　　　　　D．第一次A刚要离开地面时，弹簧秤读数等于(m+m₀)g

7．在如图所示的电路中，当滑动变阻器的滑动头向下滑动时，下列说法正确的是(　　 )

　A．A灯和B灯都变亮　　　　

B．A灯变亮，B灯变暗

C．电源的输出功率增大　　　

D．电源的工作效率增大

6．如图所示，质量分别为m_A、m_B的两物块A、B叠放在一起，若它们共同沿固定在水平地面上倾角为α的斜面匀速下滑．则(　　 )

A．A、B间无摩擦力

B． B与斜面间的动摩擦因数μ=tanα

C． A、B间有摩擦力，且B对A的摩擦力对A做负功

D．B对斜面的摩擦力方向沿斜面向下

5．如图所示，带正电的物块A放在不带电的小车B上，开始时都静止，处于垂直纸面向里的匀强磁场中。t=0时加一个水平恒力F向右拉小车B，t=t₁时A相对于B开始滑动。已知地面是光滑的。AB间粗糙，A带电量保持不变，小车足够长。从t=0开始A、B的速度-时间图象，下面哪个可能正确？(　　 )

1.4×10³km。设这些颗粒的线速度为v，角速度为ω，周期为T。对所有这些组成环的颗粒

来说，它们的(　　 )

A．v相同　　 　　　　　　　B．相同　

C．Rv²相同 　　　　　　　D．相同

4．土星周围有美丽壮观的“光环”，组成环的颗粒是大小不等，线度从

1μm到10m的岩石、尘埃，类似于卫星，它们与土星中心的距离R从7.3×10²km延伸到

3．如图所示，空间中存在着匀强电场，正方体ABCDEFGH中A、B、C、H四点电势分

别为＝4V，＝6V，＝9V，＝5V．则下面说法正确的(　　 )

A．把1C正电荷从B点经G点移到H点，电场力做功一定是2J

B．G点电势可能为6V　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

C．A、G两点的电势差U_AG与D、F两点的电势差U_DF一定相等

D．电场强度方向一定与D、G两点的连线垂直
