6、某同学将一直流电源的总功率P_E、输出功率P_R和电源内部的发热功率P_r随电流I变化的图线画在同一坐标系中，如右图中的a、b、c所示。则下列说法中正确的是(　 　　)

A、图线b表示输出功率P_R随电流I变化的关系

B、 在a、b、c三条图线上分别取横坐标相同的A、B、C 三点，这三点的纵坐标一定满足关系P_A＝P_B+P_C

C、图中a线最高点对应的功率为最大输出功率

D、b、c线的交点M与a、b线的交点N的横坐标之比为1:2，纵坐标之比为1:4

5、如图所示，在竖直向上的匀强电场中，一根不可伸长的绝缘细绳的一端系着一个带电小球，另一端固定于O点，小球在竖直平面内做圆周运动，最高点为a，最低点为b．不计空气阻力，则正确的是(　　　 )

A、小球带正电

B、电场力跟重力平衡

C、小球在从a点运动到b点的过程中，电势能可能减小

D、小球在b点的速度最大

4、已知地球和天王星半径分别为R₁、R₂，公转半径分别为r₁、r₂，公转线速度分别为v₁′、v₂′，表面重力加速度分别为g₁、g₂，地球第一宇宙速度为v₁，飞船贴近天王星表面环绕线速度为v₂，则下列关系正确的是(　　　 )

A、　 　　 B、　 C、　 D、

3、在上海世博会最佳实践区，江苏城市案例馆中穹形门窗充满了浓郁的地域风情和人文特色．如图所示，在竖直放置的穹形光滑支架上，一根不可伸长的轻绳通过轻质滑轮悬挂一重物G．现将轻绳的一端固定于支架上的A点，另一端从B点沿支架缓慢地向C点靠近(C点与A点等高)．则绳中拉力大小变化的情况是(　　　 )

A、先变小后变大　　　　　　　 B、先变大后不变

C、先变小后不变　　　　　　　 D、先变大后变小

2、如图甲所示，物体沿斜面由静止滑下，在水平面上滑行一段距离后停止，物体与斜面和水平面间的动摩擦因数相同，斜面与水平面平滑连接。图乙中、a、和分别表示

物体速度大小、加速度大小、摩擦力大小和路程。图乙中正确的是(　　　 )

1、 2008年1月10日开始的低温雨雪冰冻造成我国部分地区严重灾害，其中高压输电线因结冰而损毁严重。此次灾害牵动亿万人的心。为消除高压输电线上的凌冰，有人设计了这样的融冰思路：利用电流的热效应除冰。若在正常供电时，高压线上输电电压为U，电流为I，热耗功率为P；除冰时，输电线上的热耗功率需变为9P，则除冰时(认为输电功率和输电线电阻不变)(　　　 )　　

A、输电电流为9I　　　　　　　　　　　 B、输电电压为3U　

C、输电电流为I/3　 　 　　　　　　　　　D、输电电压为U/3

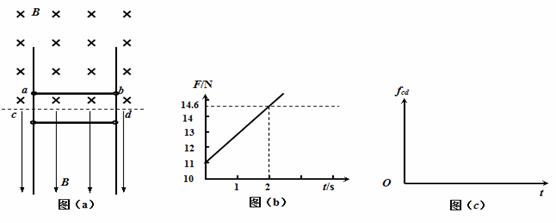

15．(16分)相距L＝1.5m的足够长金属导轨竖直放置，质量为m₁＝1kg的金属棒ab和质量为m₂＝0.27kg的金属棒cd均通过棒两端的套环水平地套在金属导轨上，如图(a)所示，虚线上方磁场方向垂直纸面向里，虚线下方磁场方向竖直向下，两处磁场磁感应强度大小相同。ab棒光滑，cd棒与导轨间动摩擦因数为μ＝0.75，两棒总电阻为1.8Ω，导轨电阻不计。ab棒在方向竖直向上，大小按图(b)所示规律变化的外力F作用下，从静止开始，沿导轨匀加速运动，同时cd棒也由静止释放。(g=10m/S²)

(1)求出磁感应强度B的大小和ab棒加速度大小；

(2)已知在2s内外力F做功40J，求这一过程中两金属棒产生的总焦耳热；

(3)求出cd棒达到最大速度所需的时间t₀，并在图(c)中定性画出cd棒所受摩擦力f_cd随时间变化的

14．(16分)如图所示，第四象限内有互相正交的匀强电场E与匀强磁场B₁， E的大小为0.5×10³V/m, B₁大小为0.5T；第一象限的某个矩形区域内，有方向垂直纸面向里的匀强磁场B₂，磁场的下边界与x轴重合．一质量m=1×10^-14kg、电荷量q=1×10^-10C的带正电微粒以某一速度v沿与y轴正方向60°角从M点沿直线运动，经P点即进入处于第一象限内的磁场B₂区域．一段时间后，小球经过y轴上的N点并与y轴正方向成60°角的方向飞出。M点的坐标为(0，-10)，N点的坐标为(0，30)，不计粒子重力，g取10m/s2．

(1)请分析判断匀强电场E的方向(要求在图中画出)并求出微粒的运动速度v；

(2)匀强磁场B₂的大小为多大？

(3)B₂磁场区域的最小面积为多少？

13．(16分)如图所示，长为L的细绳上端系一质量不计的环，环套在光滑水平杆上，在细线的下端吊一个质量为m的铁球(可视作质点)，球离地的高度h=L，当绳受到大小为3mg的拉力时就会断裂．现让环与球一起以的速度向右运动，在A处环被挡住而立即停止，A离右墙的水平距离也为L．不计空气阻力，已知当地的重力加速度为．试求：

(1)在环被挡住而立即停止时绳对小球的拉力大小；

(2)在以后的运动过程中，球的第一次碰撞点离墙角B点的距离是多少？

12．[选做题]本题包括A、B、C三小题，请选定其中两题，并在相应的答题区域内作答。若三题都做，则按A、B两题评分．

A．(选修模块3-3)(12分)

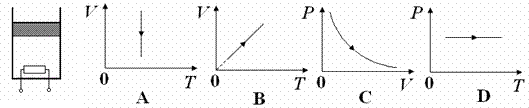

⑴如图所示，用一绝热的活塞将一定质量的理想气体密封在绝热的气缸内(活塞与气缸壁之间无摩擦)，现通过气缸内一电阻丝对气体加热，则以下图像中能正确反映气体的压强p、体积V和温度T之间关系的是　　 　▲　 　　 ．

⑵一定质量的理想气体从状态A开始做等温膨胀变化到状态B．此过程中气体对外做功为W，则该过程中气体分子的平均动能　 　▲ 　 (选填“增大”、“减小”或“不变”)， 气体 　▲　　 (选填“吸收”或“放出”)热量为　 　▲ 　 ．

⑶某小区为居民专门设计了雨水回收系统，一年可回收雨水量1万吨左右，相当于100户居民一年的用水量。请你根据上述数据估算一户居民一天的平均用水中所含有的水分子数约为多少？设水分子的摩尔质量为M＝1.8×l0kg／mol，阿伏加德罗常数取N_A＝6.0×l0²³mol^－1．(保留一位有效数字)

B．(选修模块3-4)(12分)

⑴下列说法正确的是　 ▲　

A．泊松亮斑有力地支持了光的微粒说，杨氏干涉实验有力地支持了光的波动说。

B．根据麦克斯韦的电磁场理论可知，变化的电场周围一定可以产生变化的磁场

C．当波源相对于观察者运动时，观察者接受到波的频率发生了变化，这种现象叫多普勒效应

D．在“探究单摆周期与摆长的关系”实验中，测量单摆周期应该从小球经过平衡处开始计时，以减小实验误差

⑵一列简谐横波沿x轴负方向传播，周期为4s，t＝0时刻的波形如图所示．质点O的振动方程为　 ▲　 ；质点a平衡位置的坐标x_a＝5m．质点b平衡位置的坐标x_b＝3m则质点a和质点b比较，　 ▲　　 点先到平衡位置处。

⑶如图所示，一束平行单色光由空气斜射入厚度为d的玻璃砖，入射光束在玻璃砖上表面的入射角为θ，入射光束左边缘与玻璃砖左端距离为a，经折射后出射光束左边缘与玻璃砖的左端距离为b，可以认为光在空气中的速度等于真空中的光速c．求：光在玻璃砖中的传播速度v。

C．(选修模块3-5)(12分)

⑴下列说法正确的是　 ▲　

A．比结合能小的原子核结合成比结合能大的原子核时一定吸收核能

B．一定强度的入射光照射某金属发生光电效应时，入射光的频率越高，单位时间内逸出的光电子数就越多

C．根据玻尔理论可知，氢原子辐射出一个光子后，氢原子的电势能减小，核外电子的运动速度增大

D．德布罗意在爱因斯坦光子说的基础上提出物质波的概念，认为只有高速运动的粒子才具有波粒二象性

⑵一个中子轰击铀核()可裂变生成钡()和氪().已知、、和中子的质量分别是m_u、m_Ba、m_Kr、m_n，则此铀裂变反应的方程为　　 ▲　；该反应中一个裂变时放出的能量为　　 ▲　．(已知光速为c)

⑶在某次冰壶比赛中，运动员将一冰壶甲以4m/s速度推出，与正前方另一静止的相同质量的冰壶乙发生对心正碰，碰撞后冰壶乙以3m/s速度沿向前滑行，方向与冰壶甲运动方向相同，

①求碰后瞬间冰壶甲的速度；

②试通过计算说明该碰撞是弹性碰撞还是非弹性碰撞．
