23.[2011届南通市重点高中高三物理期末模拟试题]如图所示的电路，闭合开关S后，a、b、c三盏灯均能发光，电源电动势E恒定且内阻r不可忽略。现将变阻器R的滑片稍向上滑动一些，三盏灯亮度变化的情况是(　　 )

　　 A．a灯变亮，b灯和c灯变暗　　　　　　　　　　

　　 B．a灯和c灯变亮，b灯变暗

　　 C．a灯和c灯变暗，b灯变亮

　　 D．a灯和b灯变暗，c灯变亮

22.[河南省确山二高2011届高三第四次月考]酒精测试仪的工作原理如图所示，其中P是半导体型酒精气体传感器，该传感器电阻r′的倒数与酒精气体的浓度C成正比，R₀为定值电阻。以下关于电压表示数的倒数()与酒精气体浓度的倒数()之间关系的图像，正确的是(　　 )

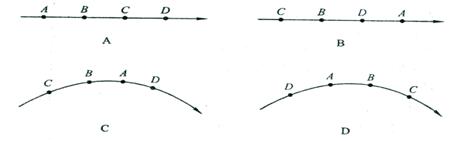

21.[南京市2 0 1 1届高三第二次模拟考试]一个电量为10^-6C的负电荷从电场中A点移到B点电场力要做功2x 10^-6J，从c点移到J要克服电场力做功7×10^-6J，若已知c点比B点电势高3V，且A、B、C、D四点在同一条电场线上，则下列图中正确的是　 (　　 )

20. [山东省泰安市2011届高三上学期期末考试]如图所示，C为中间插有电介质的电容器，a和b为其两极板，a板接地，P和Q为两竖直放置的平行金属板，在两板间用绝缘线悬挂一带电小球，P板与b板用导线相连，Q板接地．开始时悬线静止在竖直方向，在b板带电后，悬线偏转了角度α.在以下方法中，能使悬线的偏角α变大的是　　 (　　 )

①加大a、b间的距离 ②缩小a、b间的距离 ③取出a、b两极板间的电介质 ④换一块形状大小相同、介电常数更大的电介质

A．①④　　　　 B．②③　　 C．①③　　 D．②④

19.[山东省滕州一中2011届高三期末检测]某电场的电场线分布如图所示，下列说法正确的是　　 (　　 )

A．a点的电势高于b点的电势

B．c点的电场强度大于d点的电场强度

C．若将一正试探电荷由a点移到b点，电场力做负功

D．若将一负试探电荷由c点移到d点，电势能增加

18.[江苏省常州高级中学2010-2011学年第二学期高三年级阶段教学质量调研]如图所示，竖直向上的匀强电场中，绝缘轻质弹簧直立于地面上，上面放一个质量为m的带正电小球，小球与弹簧不连接。现将小球向下压到某位置后由静止释放，若小球从静止开始运动到离开弹簧的过程中，重力和电场力对小球做功的大小分别为和，小球离开弹簧时速度为v，不计空气阻力，则上述过程中　　　　 (　　　 )

　A．电势能增加　　　 B．弹簧弹性势能最大值为

C．弹簧弹性势能减少量为+　　　 　 D．机械能增加

17.[山东省潍坊三县2011届高三10月第一次联考]如图所示，一个质量为m的物体(可视为质点)，由斜面底端的A点以某一初速度冲上倾角为30⁰的固定斜面做匀减速直线运动，减速的加速度大小为g，物体沿斜面上升的最大高度为h，在此过程中(　　　 )

A. 重力势能增加了2mgh

B. 机械能损失了mgh

C．动能损失了mgh

D. 系统生热

16.[江苏省扬州大学附属中学东部分校2011届高三综合]如图所示，质量m=10kg和M=20kg的两物块，叠放在光滑水平面上，其中物块m通过处于水平方向的轻弹簧与竖直墙壁相连，初始时刻，弹簧处于原长状态，弹簧的劲度系数k=250N/m．现用水平力F作用在物块M上，使其缓慢地向墙壁移动，当移动40cm时，两物块间开始相对滑动，在相对滑动前的过程中，下列说法中正确的是(　　 )

A．M受到的摩擦力保持不变

B．物块m受到的摩擦力对物块m不做功

C．推力做的功等于弹簧增加的弹性势能

D．开始相对滑动时，推力F的大小等于200N

15.[江苏省2011届高三物理综合模拟卷]小明希望检验这样一个猜想：从斜面滑下的小车，装载物体的质量越大，到达斜面底部的速度越快。图示为两种不同直径车轮(颜色不同)，装有不同木块(每个木块的质量相同)从不同高度释放的小车。你认为小明应该选用哪3种情况进行比较 (　 　　)

A. G　 T　　 X　　 B. O　 T　　 Z

C. R　 U　　 Z　　 D. S　 T　　 U

14.[江苏省宿豫中学2011届高三第二次模拟考试]中新网2010年4月23日报道，美国无人驾驶空天飞机X－37B于北京时间4月23日发射升空．如图所示，空天飞机能在离地面6万米的大气层内以3万公里的时速飞行；如果再用火箭发动机加速，空天飞机就会冲出大气层，像航天飞机一样，直接进入地球轨道，做匀速圆周运动．返回大气层后，它又能像普通飞机一样在机场着陆，成为自由往返天地间的输送工具．关于空天飞机，下列说法正确的是 (　　 )

A．它从地面发射加速升空时,机舱内的物体处于失重状态

B．它在6万米的大气层内飞行时，只受地球的引力

C．它在做匀速圆周运动时，所受地球的引力做正功

D．它从地球轨道返回地面，必须先减速
