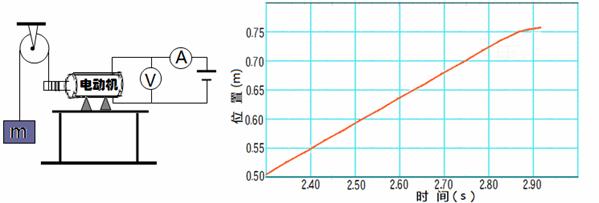

28．(6分)某学生小组使用DIS做“测定电动机效率”实验，实验装置如左图。

(1)用电流传感器和电压传感器(图中电流表和电压表)测量的是电动机______________电流电压值(填“输入”或“输出”)

(2)右图是用位移传感器测定重物匀速上升时的位移--时间图线，同时电流传感器和电压传感器的读数基本不变，约为0.14A和3.3V，已知重物质量。则在2.4-2.8s时间段，重物克服重力做功的功率为_____________W；该电动机的工作效率约为______________。

27．(6分)如图为用单摆测重力加速度的实验

(1)(多选题)为了减小误差，下列措施正确的是(　　　　　 )

(A)摆线长度L应为线长与摆球半径的和，且在20 cm左右

(B)在摆线上端的悬点处，用开有夹缝的橡皮塞夹牢摆线

(C)在铁架台的竖直杆上固定一个标志物，且尽量使标志物靠近摆线

(D)计时起终点都应在摆球的最高点且不少于30次全振动的时间

(2)某同学正确操作，得到了摆长L和 n次全振动的时间t，由此可知这个单摆的周期T=_____________；当地的重力加速度g=__________________。

26．(多选题)(4分)图a、图b为两次用单色光做双缝干涉实验时，屏幕上显示的图样，图a条纹间距明显大于图b，比较这两次实验(　　　　　 )

(A)若光屏到双缝的距离相等，则图a对应的波长较大

(B)若光源、双缝间隙相同，则图a光屏到双缝的距离较大

(C)若光源、光屏到双缝的距离相同，则图a双缝间隙较小

(D)在相同的条件下，图a的光更容易产生明显的衍射现象

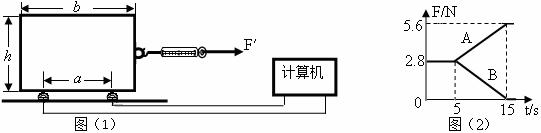

25. 如图(1)所示，均匀长方体木块长b=18cm，高h=16cm，宽L=10cm，被两个力传感器支撑起来，两传感器间距为a=10cm且到木块两边的距离相等，传感器能够将支撑点的受力情况通过数据采集器在计算机屏幕上反映出来。现用一弹簧测力计水平拉木块，拉力作用在木块的中点且缓慢均匀增大，木块则始终保持静止状态，计算机屏上出现如图(2)所示的图线。问：

图(2)上的直线A反映的是_______________传感器上的受力情况(“左边”或“右边”)

弹簧测力计的最大拉力是_______________N。

24. 下表列出某种型号轿车的部分数据，根据表中数据可知：该车以最大功率和最高速度在水平路面上行驶时所受阻力的大小是_______________ N；假定轿车所受阻力恒定，若轿车保持最大功率行使，当轿车载重200 kg、速度达到10m/s时，加速度为________________ m/s²。

23. 汽车发动机的冷却风扇自动控制电路如图所示，其中R_H为热敏电阻，当温度升高时，R_H的阻值远小于R₁；为使冷却风扇在点火开关开启、并且温度过高时能自动启动，电路中的虚线框内应选__________门逻辑电路；若要提高冷却风扇的开启温度，可以__________ R₁的阻值(填“增大”或“减小”)。

本大题中第2lA、21B小题为分叉题，考生可任选一题答题．若两道试题均做，一律按21A题计分．

21(A).某天文台测得某行星的一颗卫星绕行星做匀速圆周运动，测得其轨道半径为R，周期为T，则其向心加速度为______________；行星的质量为______________。(万有引力恒量为G)

21(B). 如图所示，质量m₁=0.3 kg 的小车静止在光滑的水平面上，车长L=15 m,现有质量m₂=0.2 kg可视为质点的物块，以水平向右的速度v₀=2 m/s从左端滑上小车，最后在车面上某处与小车保持相对静止。物块与车面间的动摩擦因数=0.5，则小车的最大速度是______ m/s；物块在车面上滑行的时间是_____________ s。

22. 如图所示为研究物质放射性的示意图。铅盒底部装有微量放射性元素，放射源放出的射线在图示水平方向的电场E中分成了三束。由图可知射线是　　　 粒子。射线在电场中的偏转角明显比射线的偏转角大，出现这种现象的原因是　　　 ___________________________　　 。

2．第30、31、32、33题要求写出必要的文字说明、方程式和重要的演算步骤．只写出最后答案，而未写出主要演算过程的，不能得分．有关物理量的数值计算问题，答案中必须明确写出数值和单位．数值计算时,取g＝10 m/s²．

20. 如右图所示，A、B为不同金属制成的正方形线框，导线截面积相同，A的边长是B的二倍，A的密度是B的1/2，A的电阻是B的4倍，当它们的下边在同一高度竖直下落，垂直进入如图所示的磁场中，A框恰能匀速下落，那么

(A)B框一定匀速下落

(B)进入磁场后，A、B中感应电流强度之比是2：1

(C)二框全部进入磁场的过程中，通过截面的电量相等

(D)二框全部进入磁场的过程中，消耗的电能之比为1：1

第II卷(共94分)

19. 一定质量理想气体的状态经历了如图所示的ab、bc、cd、da四个过程，其中ab的反向延长线通过原点，da与横轴平行，bc垂直与纵轴平行，cd与ab平行，则气体压强在

(A)ab过程中保持不变　　　　 (B)bc过程中不断变大

(C)cd过程中不断变小　　　　 (D)da过程中不断变大
