35．(18分)如图所示，完全相同的金属板P、Q带等量异种电荷，用绝缘杆将其连成一平行正对的装置，放在绝缘水平面上，其总质量为M，两板间距为d，板长为2d，在p板中央位置处有一小孔，一质量为m、电阻为+q的粒子，从某一高度下落通过小孔后进入PQ，恰能匀速运动，外部的电场可忽略，板间电场可视为匀强电场，重力加速度为g。求：

①PQ间电场强度及电势差；

②粒子下落过程中，装置对绝缘水平面的压力；

③现给PQ间加一垂直纸面向里、磁感应强度B的匀强磁场，要使粒子进入PQ后不碰板飞出。则粒子应距P板多高处自由下落？

34．(18分)

(1)(4分)如图所示的装置由气垫导轨、两个光电门、滑块和沙桶等组成。光电门可以测出滑块分别通过两个光电门的瞬时速度，导轨标尺可以测出两个光电门间的距离，另用天平测出滑块和沙桶的质量分别为M和m，下面说法正确的是_______(选填字母代号)。

A．用该装置可以测出滑块的加速度

B．用该装置验证牛顿第二定律，要保证拉力近似等于沙桶的重力，必须满足m＜＜M

C．可以用该装置验证机械能守恒定律，但必须满足m＜＜M

D．用该装置可以验证动能定理

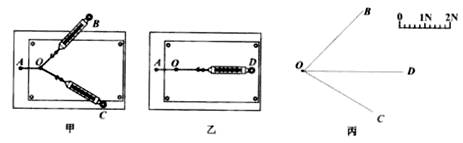

(2)(4分)在验证力的平行四边形定则实验中，如图甲、乙所示，某同学分别用弹簧秤将橡皮条的结点拉到同一位置O，记下甲图弹簧秤的拉力：F₁=2.0N、F₂=2.6N；乙图中弹簧秤的拉力：F′=3.6N，力的方向分别用虚线OB、OC和OD表示。请你按图中的比例尺，在丙图中作出F₁、F₂的合力与F′的图示。

(3)(10分)

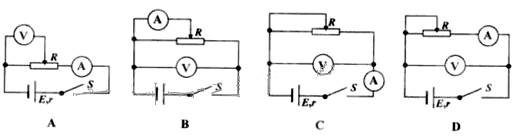

①用伏特表、安培表测定电池的电动势和内阻实验，采用的是下列_______电路图。

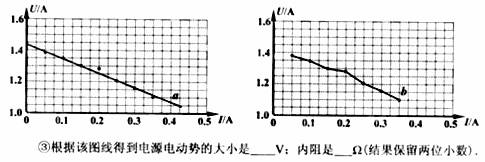

②某同学将VA测得的数值逐一描绘在坐标纸上，再根据这些点分别画出了图线a与b，你认为比较合理的是图线_______(填a或b)。

③根据该图线得到电源电动势的大小是_______V；内阻是________(结果保留两位小数)。

21、闭合回路由电阻R与导线组成，其内部磁场大小按B-t图变化，方向如图，则回路中

A．电流方向为顺时针方向B．电流强度越来越大

C．磁通量的变化率恒定不变

D．产生的感应电动势越来越大

第Ⅱ卷(非选择题　共182分)

20、如图，足够长的光滑导轨倾斜放置，其下端连接一个灯泡，匀强磁场垂直于导轨所在平面(导轨和导线电阻不计)，则垂直导轨的导体棒ab在下滑过程中

A．受到的安培力方向沿斜面向上　　 B．受到的安培力一直增大

C．导体棒的机械能一直增大

D．克服安培力做的功等于灯泡消耗的电能

19、一电子仅受电场力作用，从高电势处移动到低电势处，则

A．电场力对电子做正功　 　B．电子的电势能减少

C．电子的动能减少　　　　 D．电子的动能和电势能的总和保持不变

18、在距水平地面一定高度的某点，同时将两物体分别沿竖直方向与水平方向抛出(不计空气阻力)，则两物体

A．都是匀变速运动　　　　 B．单位时间内速度的改变量不同

C．一定同时落地　　　　　 D．竖直方向的位移相同

17、关于人造地球卫星的说法正确的是

A．卫星运行的轨道半径变大其周期变小　　

B．同步卫星只能在距离地面一定高度的赤道上空运行

C．人造卫星在轨道上运行时处于完全失重状态　　　　　　　　　

D．所有人造地球卫星的运行速度都大于第一宇宙速度

16、如图，某物体静止在斜面上，现对物体施加一不断增大的竖直向下的力F，则

A．物体受到的支持力不断增大　 　

B．物体受到的摩擦力先增大后减小

C．物体受到的合外力不断增大　　　　　

D．当F增大到某一值时物体开始沿斜面下滑

15、下列说法正确的是

A．被压缩的物体其分子间只存在相互作用的斥力

B．分子间距离增大则分子势能一定变大

C．温度是物体分子平均动能大小的标志

D．显微镜下观察到的布朗运动就是液体分子的无规则运动

14、关于放电现象，下列说法正确的是

A．产生放射线的过程是原子核的裂变过程　　

B．放射性同位素可以作为示踪原子

C．各种放射线都是电磁波　　

D．放射性物质的半衰期随时间的增加而变短
