11．指针式多用表是实验室中常用的测量仪器，请完成下列问题：

(1)在使用多用电表测量时，指针的位置如图(a)所示，若选择开关拨至“×1”挡，则测量的结果为_________；若选择开关拨至“50mA”挡，则测量结果为__________。

(2)多用电表测未知电阻阻值的电路如图(b)所示，电池的电动势为ε、内阻为r， R₀为调零电阻，R_g为表头内阻，电路中电流I与待测电阻的阻值R_x关系图像如图(c)所示，

则该图像的函数关系式为_____________________；

(3)下列根据图(c)中I-R_x图线做出的解释或判断中正确的是(　　　 )(多选)

A．因为函数图线是非线性变化的，所以欧姆表的示数左大右小

B．欧姆表调零的实质是通过调节R₀使R_x=0时电路中的电流I=I_g

C．R_x越小，相同的电阻变化量对应的电流变化量越大，所以欧姆表的示数左密右疏

D．测量中，当R_x 的阻值为图(c)中的R₂时，指针位于表盘中央位置的左侧

[必做题]

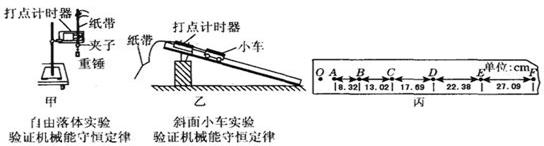

10．(8分)“验证机械能守恒定律”的实验可以采用如图甲或乙方案来进行．甲方案为用自由落体实验验证机械能守恒定律，乙方案为用斜面小车实验验证机械能守恒定律．

(1)比较这两种方案，___▲_(填“甲”或“乙”)方案好一些，理由是__▲_____

(2)图丙所示是该实验中得到的一条纸带，测得每两个计数点间的距离如图所示，已知每两个计数点之间的时间间隔T＝0.1 s．物体运动的加速度a＝___▲___(保留三位有效数字)；该纸带是采用____▲____(填“甲”或“乙”)实验方案得到的．简要写出判断依据_　　　　　 ▲　　　 ___．

9．如图所示，质量为M、长度为的小车静止在光滑的水平面上。质量为m的小物块(可视为质点)放在小车的最左端。现用一水平恒力F作用在小物块上，使物块从静止开始做匀加速直线运动。物块和小车之间的摩擦力为。物块滑到小车最右端时，小车运动的距离为s。在这个过程中，下列说法正确的是

　 A．物块到达小车最右端时具有的动能为

B．物块到达小车最右端时，小车具有的动能为

C．物块克服摩擦力所做的功为

D．物块和小车增加的机械能为

8．如图所示，理想变压器原、副线圈的匝数之比是10：1，原线圈输入交变电压(V)，O是副线圈中心抽出的线头，，则(　　 )

　 A．开关S断开时，电流表的示数为0.05A

B．开关S闭合时，电流表的示数为0.05A

C．开关S闭合时，两电阻总的电功率为

D．开关S断开时，两电阻总的电功率为

7．在如图所示的电路中，圈①、②、③处可以接小灯、电流表或电压表(均为理想电表)三种元器件，已知电源电动势ε、内阻r恒定，定值电阻R₁＞R₂＞R₃＞R₄＞r，小灯电阻R_L＝R₁，现有四种不同的接法：

接法一：①接小灯、②接电流表、③接电压表

接法二：①接小灯、②接电压表、③接电流表

接法三：①接电流表、②接电压表、③接小灯

接法四：①接电流表、②接小灯、③接电压表

比较以上四种接法，下列说法正确的是

A．选择接法一，路端电压最大　　　　　 B．选择接法二，电源的效率最高

C．选择接法三，电源的总功率最大　　　 D．选择接法四，电源输出功率最大

6．如图所示，地球赤道上的山丘e，近地资源卫星p和同步通信卫星q均在赤道平面上绕地心做匀速圆周运动．设e、p、q运动速率分别为、、，向心加速度大小分别为、、，则下列说法正确的是

A．　　　　 　B．

C．　　　 　　D．

5．如图所示，光滑的长直金属杆上套两个金属环与一个完整正弦图象的金属导线ab连接，其余部分未与杆接触。杆电阻不计，导线电阻为R，ab间距离为2L，导线组成的正弦图形顶部或底部到杆距离都是d，在导线和杆平面内有一有界匀强磁场区域，磁场的宽度为L，磁感强度为B，现在外力F作用下导线沿杆以恒定的速度v向右运动，t=0时刻导线开始进入磁场，直到全部穿过磁场过程中，外力F所做功为(　 )

A．　 B．　 C．　　D．

4．如图所示，质量m=10kg和M=20kg的两物块，叠放在光滑水平面上，其中物块m通过处于水平方向的轻弹簧与竖直墙壁相连，初始时刻，弹簧处于原长状态，弹簧的劲度系数k=250N/m．现用水平力F作用在物块M上，使其缓慢地向墙壁移动，当移动40cm时，两物块间开始相对滑动，在相对滑动前的过程中，下列说法中正确的是

A．M受到的摩擦力保持不变

B．物块m受到的摩擦力对物块m不做功

C．推力做的功等于弹簧增加的弹性势能

D．开始相对滑动时，推力F的大小等于200N

3．水平放置的平板表面有一个圆形浅槽，如图所示．一只小球在水平槽内滚动直至停下，在此过程中

A．小球受四个力，合力方向指向圆心

B．小球受三个力，合力方向指向圆心

C．槽对小球的总作用力提供小球作圆周运动的向心力

D．槽对小球弹力的水平分力提供小球作圆周运动的向心力

2．关于传感器，下列说法中正确的是

A．电熨斗通过压力传感器实现温度的自动控制

B．动圈式话筒是利用电磁感应原理来工作的声传感器

C．金属热电阻是一种将电学量转换为热学量的传感器

D．火灾报警器都是利用温度传感器实现报警
