3．右图为一个逻辑电路图及其真值表，下列说法中正确的是

A．该门电路为“与”门电路，真值表中X处的逻辑值为1

B．该门电路为“与”门电路，真值表中X处的逻辑值为0

C．该门电路为“或”门电路，真值表中X处的逻辑值为1

D．该门电路为“或”门电路，真值表中X处的逻辑值为0

2．科学研究发现，在月球表面：①没有空气；②重力加速度约为地球表面的l／6；③没有磁场。若宇航员登上月球后，在空中从同一高度同时释放氢气球和铅球，忽略地球和其他星球对月球的影响，以下说法正确的有　

A．氢气球和铅球都处于失重状态；　　　 B．氢气球将向上加速上升，铅球加速下落；

C．氢气球和铅球都将下落，且同时落地 D．氢气球和铅球都将下落，但铅球先落到地面

1．某交变电流的u-t图象如图所示，将它加在一个阻值为110的电阻器两端。下列说法中正确的是

A．电压有效值为220V

B．电流的周期为0.01s

C．如果在该电阻器两端并联一个交流电压表，该电压表的示数为220 V

D．如果在该电路中串联一个交流电流表，该电流表的示数为2A

26.(21分)如图所示，在平面直角坐标系中有一个垂直纸面向里的圆形匀强磁场，其边界过原点O和y轴上的点a(0，L).一个质量为m、电荷量为e的电子从a点以初速度平行于轴正方向射入磁场，并从x轴上的b点射出磁场，此时速度方向与轴正方向的夹角为60°.不计电子重力. 求：

(1)电子在磁场中运动的半径R及时间t；

(2)磁场区域的圆心坐标;　　

(3)若在电子到达b点时撤掉磁场的同时在第四象限加入一大小方向与x轴正方向成30⁰的匀强电场，如图所示，则电子离开电场通过y轴的坐标.

25.(18分)如图所示， 1和2是放在水平地面上的两个小物块(可视为质点)，与地面的滑动摩擦因数相同，两物块间的距离d =170 m ，它们的质量分别为m₁=2 kg、m₂=3 kg．现令它们分别以初速度v₁=10 m/s和v₂=2 m/s相向运动，经过时间t=20 s，两物块相碰，碰撞时间极短，碰后两者粘在一起运动．求：

(1)两物块相碰前瞬间的速度大小；

(2)从刚碰后到停止运动过程中损失的机械能．

24.(15分)质点做直线运动的v-t图象如图所示，规定向右为正方向.

(1)画出质点在前8s内的a-t图线；

(2)求质点在前8s内的平均速度.

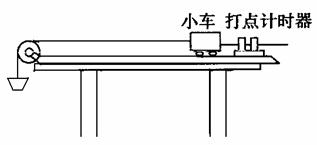

23.(10分)某探究学习小组的同学欲探究恒力做功与物体动能变化的关系，他们在实验室组装了一套如图所示的装置.他们找到的实验器材还有：打点计时器所用的学生电源一台、天平、刻度尺、导线、复写纸、纸带、小桶和沙子若干.将小车连接上纸带，用细线通过滑轮挂上小沙桶.

　 (1)某同学的实验步骤如下：用天平称量小车的质量M和沙与桶的总质量m.让沙桶带动小车加速运动，用打点计时器记录其运动情况，在打点计时器打出的纸带上取两点，测出这两点的间距，分别算出这两点的速度.

　 ①本实验要使系统受到的摩擦力的影响降到最小，需要平衡摩擦力，该同学应如何操作？

　 答：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 .

　 ②本实验认为小车所受的合外力等于沙与桶的重力，则该控制的实验条件是什么？

　答：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 .

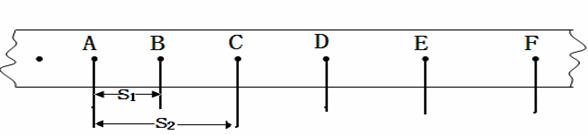

　 (2)在实验操作正确的前提下，若挑选的一条点迹清晰的纸带如图所示，已知相邻两个点间的时间间隔为T，从A点到B、C、D、E、F点距离依次为s₁、s₂、s₃、s₄、s₅(图中未标出s₃、s₄、s₅).则由此可求得纸带上由B点到E点所对应的过程中，合外力对小车做的功W＝　　　　　 ；该小车动能改变量的表达式ΔE_k＝　　　　　 　　　　　　　　(结果用题中已知物理量的符号表示)；若满足　　　　　　 ，则动能定理得证.

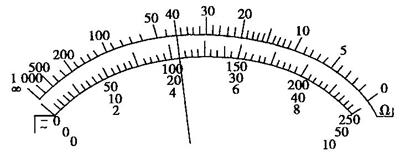

22．(8分)一额定功率为0.01W的电阻，其阻值不详.用欧姆表粗测其阻值结果如图所示(挡位在×1K).现有下列器材,试设计适当的电路，选择合适的器材，较精确地测定其阻值(滑动变阻器对电压调节从0开始).

A.电流表，量程，内阻约150Ω

B．电流表，量程，内阻约45Ω

C．电压表，量程，内阻约6kΩ，

D．电压表，量程，内阻约30kΩ

E．直流稳压电源，输出电压24V，额定电流0.5A

F．滑动变阻器，，1A

G．滑动变阻器，，0.1A

H．开关一个，导线若干

①欧姆表测得的电阻值约为　　　　　　　 　Ω；

②电流表应该选择　　　　　　 ，电压表应该选择　　　　　　 ,滑动变阻器最好选择　　　　　　 .(填字母代号)

③在方框中画出电路原理图.

21.如图所示，两个平面镜之间的夹角为60⁰，若把一物体放在两平面镜的角平分线上，则物体成像的个数有

　　 A.3个　　　 B.4个　　　 C.5个　　　 D.6个

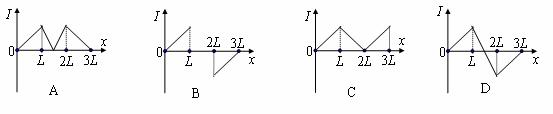

20.如图所示，垂直于纸面向外的匀强磁场分布在等腰直角三角形内，它的底边在x轴上且长为2L，高为L．纸面内一边长为L的正方形导线框沿x轴正方向做匀速直线运动穿过匀强磁场区域，在t=0时刻恰好位于图中所示的位置．以顺时针方向为导线框中电流的正方向，在下面四幅图中能够正确表示电流--位移(I-x)关系的是
