1－5 CACAC　6－10 DBDAB　11－15 BDBCC　16－18 CCA

二　填空题

19.0.7　3.5　20.小于　等于　21.1：1　2：3　10　3：2　1：1　22.A　23.变小　变大　24.串联　都相等　25.10欧与20欧串联　40欧与120欧并联　

(三)

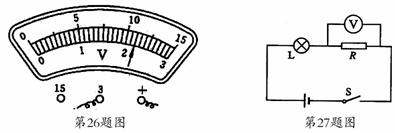

26.(4分)在“用电压表、电流表测电阻”的实验中，某一次测量时，小华同学观察到接在待测电阻两端电压表的示数如图所示，则电阻两端的电压为　　　伏。若此时电流表示数为 0.22 安 ， 则电阻的阻值为　　　 欧。

27.(12分) 在如图所示的电路中，闭合开关S，灯L不亮，电压表V有示数。已知电路中各处均接触良好，除灯 L 和电阻 R 外，其余元件均完好。

(1) 请判断该电路中存在的故障可能是　　　　　　、　　　　　　。(请将两种可能填写完整)

(2) 为进一步确定故障，小明同学将一个电流表正确串联在电路中，闭合开关S， 观察电流表的示数情况。若电流表有示数，说明故障是　　　　　　； 若电流表无示数，说明故障是　　　　　　　　。

(3) 为进一步确定故障，小华同学将图中的电压表 V 正确并联在灯 L 两端，请判断他能否查找出电路的故障，并说明理由。

　　　 理由：　　　　　　　　　　　　　。

28.(4分)热敏电阻在现代自动控制技术中有着广泛的应用，某校的科学兴趣小组对热敏电阻的温度特性进行研究。他们设计了如图所示的电路，测得热敏电阻R_x在不同温度下的阻值。实验得到的数据如下表所示。

(1)根据实验数据得到的结论是：该热敏电阻的阻值随温度升高而　　　。

(2)某次实验中电流表指针位置如图所示(电流表的量程为0.6安)，则它的示数为　　　。

29.(12分)如图所示，电源电压为6V，R₁＝R₂＝30Ω，求：

(1)当开关S断开时，电路中的总电阻和R₂两端的电压。

(2)当开关S闭合时，电流表示数和R₂两端的电压。

25.杨明是一个无线电爱好者，在一次修理收音机时，发现有一只阻值为30Ω的电阻需要更换，而现在只有10Ω、20Ω、40Ω、60Ω、120Ω几种规格的电阻(每种电阻都有若干个)，请你再帮杨明想两种解决办法：例如：将三个10Ω的电阻串联

方法一：　　　　　　　　　　　　　；

方法二：　　　　　　　　　　　　　。

24.五颜六色的小彩灯给街道、商店和旅游区增添了热闹的气氛。一串小彩灯的灯泡往往有四五十只，这么多的小彩灯是如何连接的呢？小明同学草市场上买了一串小彩灯，按下列步骤进行实验探究：⑴把所买的这串小彩灯接入电路，闭合电键后发现所有的小彩灯均发光。取下任意一盏小彩灯，闭合电键后发现全部小彩灯均不发光。根据上述实验现象可知每盏小彩灯间是以　　　方式连接的。⑵用电流表测量出这串小彩灯全部发光时通过每盏小彩灯的电流，则通过每盏小彩灯的电流大小有何关系？　　　。

23.如图是大型电子地磅的电路图。当称重物时，在压力作用下滑片P向B端滑动，变阻器连入电路的电阻　　　，电流表的示数　　　。(选填“变大”“变小”或“不变”)。这样把电流对应的重量刻在电流表的刻度盘上，就可以读出被称物体的重量。

22.如图所示，闭合开关S后，要使滑动变阻器的滑片向右移动时灯泡变暗，应把F点与滑动变阻器的　　点用导线连接起来。

21.有两个电阻阻值分别为4Ω和6Ω，串联后接到某电源上，那么两电阻中的电流之比为　　　，两电阻两端的电压之比为　　　，电路的总电阻为　　　Ω。如把这两个电阻改为并联后接到原电路中，那么两电阻中的电流之比为　　　，两个电阻两端的电压之比为　　　。

20.常温下，两条长度相等、横截面积不同的同种材料制成的电阻丝，粗电阻丝的电阻　　　细电阻丝的电阻；把它们串联在电路中，通过粗电阻丝的电流　　　通过细电阻丝的电流(填“大于”“等于”或“小于”)

19.当使用电压表的“+”和“3”接线柱时，刻度盘上的示数是　　　V；若用“+”和“15”两个接线柱时，则示数是　　　V。
