6. 如右图所示的电路中，若测量通过灯泡L₁的电流，应将电流表串

联在电路中的　　 (　　 )

A．a处　　　　　 B．b处

C．c处　　　　　 D．d处

5. 如右图所示，开关S闭合时，可能发生的现象是　　 (　　 )

A．L_l发光，L₂不发光　　　 B．电池被烧坏

C．导线被烧断　　　　　　 D．L₂的灯丝被烧坏

4. 某电路中连有三盏灯，如果拿走一个灯泡，另外两个灯都不发光，则这三盏灯　 (　　 )

A．一定是串联　　　　　　　　　 B．一定是并联

C．可能是串联，也可能是并联　　 D．可能是串联，也可能是混联

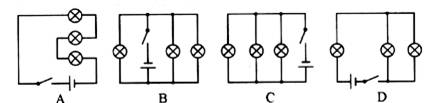

3. 如下图所示的各电路中，三盏灯串联的是　 (　　　 )

2. 如图所示，当S₁、S₂都闭合时，两个灯泡都能发光的是　 (　　　 )

1. 分析右图所示的实物连接电路，判断下列说法正确的是　　 (　　 )

A．L₁、L₂串联后再与L₃并联

B．L_l、L₂并联后再与L₃串联

C．L₁、L₂、L₃串联

D，L_l、L₂、L₃并联

10. 下面是某同学拟出的一份实验报告，试回答下列问题：

(1)实验目的：测量电阻Rx的电阻。

(2)实验原理：欧姆定律电路图(如右图)

(3)实验步骤：①按照电路图连接电路，调节变阻器，使接入

　　 电路中的电阻较大；②接通开关S，读出电流表和电压

　　 表的示数分别为0．4A、2．8V；③根据测量的电压、电流

　　 值计算出Rx .

(4)实验讨论：(略)

　　 ①本实验报告不完整，应添加的项目有______________________________________

　　 ②本实验步骤的主要作用是________________________________________________

　　 ③实验刚一试触，就发现电流表指针迅速摆动到最大刻度以外，其原因可能是__________

　　 ④若实验中电流表、伏特表位置对换，发生的现象有________________________。

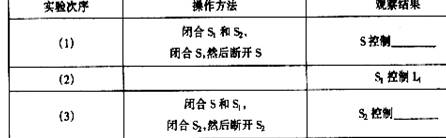

9. 根据右图实物连接及实验记录表可知，该实验的目的是

__________________。将表中没有填写的记录补充完整。

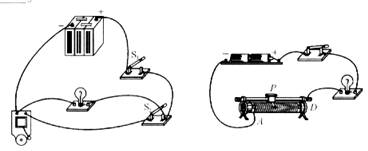

8. 某同学在实验室里连接一个电路(如右图所示)，她想让小灯泡

暗些，则应该将滑动变阻器的滑片P向_______端移动。在这一过程中，连入电路的电阻值逐渐变____________。

7、如图所示的电路，欲使灯亮同时铃响，必须先闭合开关__________，再闭合开关_______.
