10．有0-0.6安和0-3安两个量程的电流表，实验中需用0-0.6安这一量程，但这量一程的刻度值不够清楚，某一次测量中，从0-3安量程的刻度盘上发现指针正好指在2.3安的刻度线上，测得实际电流大小为 [ 　　] 　A．0.43安 　　　　　B．0.7安　　　　 C．2.3安 　　　D．0.46安

9．在图4中，闭合开关两个灯都能发光的是图[ 　　　]

A．甲 　　　B．乙 C．丙 　　　D．丁

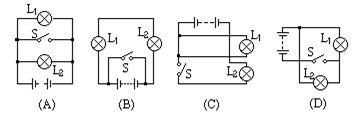

8．在如图中，正确的电路是 [ 　　　]

A．(A) 　　　B．(B)　　

C．(C) 　　　D．(D)

7．如图所示的四个电路图，当开关K闭合时，小灯泡L₁和L₂都发光的是 [ 　　　]

6、教室中一个拉线开关控制着三盏日光灯，那么这三盏日光灯 [　 　] 　A．一定是并联的； 　　　　　　B．一定是串联的； 　C．有可能并联，也有可能串联；　　　　

D．有的串联，有的并联。

5．按如右图连接好电路闭合闭合开关后，发现L₃不亮，

L₁，L₂都能发光，则可能出现的故障是(　　 )

　　 A．L₃灯座短路

　　 B．导线4断路

　　 C．导线5断路

　　 D．L₃的灯丝断路

4．在上题中，过了几分钟，一位同学检查电池是否有问题，取下那对电池，装入手电筒，一按开关(　　 )

　　 A．电筒射出很强的光，但一会儿熄灭了　　　　　 B．电筒射出明亮的光来

　　 C．电筒基本不发出光　　　　　　　　　　　　　 D．无法确定

3．某个同学自己装了一个门铃，接上一对新电池后，发现电池迅速发热，烫手，这是因为(　　 )

　　 A．门铃响了；　　　　　　　　 B．电路形成通路，门铃没响

　　 C．电路出现短路；　　　　　　 D．电路出现开路。

2．如下图所示，L₁与L₂属于串联的是 (　　　 )

　　　　　　 A　　　　　　　　 B　　　　　　　　 C　　　　　　 D

13、使用电流表测量电路中电流时，必须把它______联在电路中，接线前要选择适当的______，接线时必须注意使电流从______接线柱流入电流表，测量前要校正指针零点，使它对准______刻线，读数前要弄清每一大格和每小格所表示的______值。　　　　　　　　　　　　　　 14、一个电流表有0-0.6安，0-3安两个量程，把这个电流表的“-”和“0.6”两个接线柱按要求接入电路，从0-3安的刻度上看到指针在2.1安，从而可知电路中的电流是______安。15、学校实验室常用的电流表有______个接线柱，有______个量程，当使用“+”“3”两个接线柱时，电流表的量程为______，它的刻度每一大格表示______，每一小格表示______，若使用“+”和“0.6”两个接线柱时，电流表的量程为______，它的刻度每一大格表示______，每一小格表示______。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 16、被测电路的电流强度为1.5安，用图所示的电流表去测量，应接______和______两个接线柱，在图中表示出来，并在图中画出指针的位置。
