2.在下列几个电路图中，电路连接正确的是(　　　 )

1.下列装置或器材中，不属于用电器的是(　　 )

　(A)小灯泡　　　 (B)发电机　　　 (C)洗衣机　　　　 (D)电动机

5．现有一盏电灯，一个电铃，两个开关，电池组一个，导线若干。要求：电灯与电铃并联，开关S₁控制电灯，S₂作总开关，画出它的电路图。

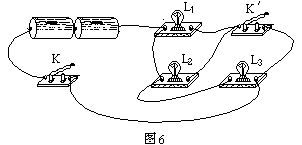

4．根据图6的实物连接情况画出相应的电路图来。

3．图5中要使两灯并联，电键同时控制两灯，限用五根导线。

2．有三盏灯，一个电源，一个开关及一些导线，请按下列要求分别画出电路图。

(1)开关闭合，当L₁灯丝烧断时，L₂和L₃不受影响；

(2)开关闭合，当L₂灯丝断了，L₁不亮，而L₃不受影响

1．用铅笔画线将下图中的元件连成电路，要求一个开关控制一盏灯，并在右边画出电路图

13．要用电流表测量通过灯L的电流，F图所示的各个电路图中，正确是 [　　 　] 　A．图(1) 　　　B．图(2) 　 C．图(3) 　　　D．均不正确

12．在图3所示电路中，能用电流表测出L₁中的电流强度的图是　 [　　 ]

11．家用的普通照明灯，正常发光时，通过灯丝的电流强度约为　 [　　 　] 　A．200μA 　　　B．200mA　　　　 C．0.02A 　　　　D．2A
