7、如图2所示电路，闭合开关后，电路将__________；要使电路中两灯串联，只要拆除导线__________ (选填“a”、“b”、“c”、“d”)。 8、甲、乙、丙、丁四个带电小球，若甲排斥乙，乙吸引丙，丙吸引丁，已知甲带正电，那么丙带________电，丁带__________电。 9、如图3所示电路中，有A、B、C、D四个接线柱。用导线把A、B连接，再用导线把C、D连接，则灯L₁与L₂是__________联；若只连接B、C，灯L₁与L₂是________联。

3、(5分)如图所示的电路中，开关S闭合后，电流表A₁的示数为0_.5A，电流表A₂的示数为0_.2A，电流表A₃的示数为0_.4A，求：电流表A的示数为多少？

2、(6分)如图所示，电流表A₁的示数为0_.18A，电流表A₂的示数为0_.58A，通过灯泡L₃

的电流为0_.3A，求：

(1)通过灯泡L₁和L₂的电流各是多少？

(2)电流表A₃读数是多少？

1、(3分)教室里有电灯6盏正常工作电流每只均为0_.5A，若该教室允许通过的电流是10A，问还能接入0_.7A的用电器几台？

6、(6分)一个黑箱的实验盒中有：一节新的干电池，红灯L₁、黄灯L_2、、电铃D、两个开关K₁、K₂，导线若干。已知每盏电灯和电铃各自直接接到干电池上恰能正常工作。为了探明盒内情况，某同学做了三次实验，现象记录如下：

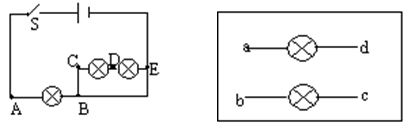

请帮他设计出该电路。

5、(4分)如上图右图所示，一个封闭的盒子上面有两个灯座，灯座旁的a、b、c、d分别为接线柱，灯座上安装着两个相同的小灯泡，灯泡都在发光。

不用任何器材，请你判断出这两个灯泡的连接方式：

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　。

4、(4分)如个下图左图所示电路，在某些接线柱间去掉或接上导线，可使3盏灯成为串联或并联，请你说出办法。

(1)成为串联电路的最简单办法　　　　　　 　　　　　　　　　　　　　　　　　　　　　　；

(2)成为并联电路的最简单办法　　　 　　　　　　　　　　　　　　　　　　　　　　　　　。

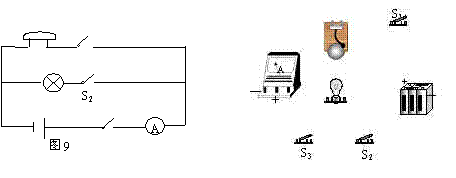

3、(4分)根据图9连接右边电路图(要求元件位置不动，导线不交叉)。

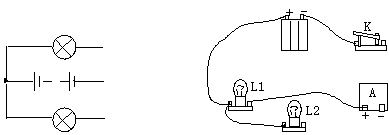

2、(4分)在图8中有两根导线尚未连接，请用铅笔线代替导线补上。要求：

(1)两灯都发光；

(2)开关能控制L₁和L₂；

(3)电流表只测L₁中的电流。

1、(4分)有两盏灯把它们连接在同一电路中，要求两灯可以各自开和关，互不影响。请在图7中把电路补充完整。

　　　　 　　　　　图7　　　　　　　　　　 　　　　　图8
