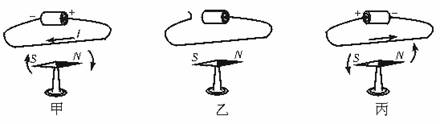

7．如图所示，在静止的磁针上方拉一根与磁针平行的导线，给导线_____时，磁针发生偏转，此实验表明_______，这一现象是1820年________物理学家_______发现的。

6．如图所示，当闭合开关S，且将滑动变阻器的滑片P向右移动时，图中的电磁铁

A.A端是N极，磁性增强　　　　　 B.B端是N极，磁性减弱

C.A端是S极，磁性增强　　　　　　 D.B端是S极，磁性减弱

5．如图所示，为四位同学判断通电螺线管极性时的做法，正确的是

4．如右上图所示，弹簧下端挂一条形磁体，磁体的下端为S极，条形磁体的下方有一带铁芯的螺线管，闭合开关后，弹簧的长度会_______(填“伸长”“缩短”或“不变”)。

3．如左下图所示，在通电螺线管磁场中的A点位置放一小磁针，小磁针静止时N极水平向右，请画出螺线管导线的绕法。

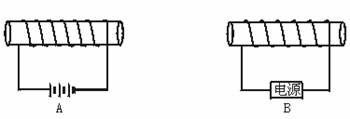

2．如图所示，两通电螺线管在靠近时相互排斥，请在B图中标出通电螺线管的N、S极，螺线管中电流的方向及电源的正负极。

1．如图所示，电磁铁通电时，小磁针静止在图示的位置上，小磁针a端是_____极；当滑动变阻器的滑片向右移动时，电磁铁的磁性将_________。

11．甲乙两个线圈在光滑的玻璃棒上可自由移动(如图2-6所示)，通电后两线圈互相排斥，请你画出线圈上导线的缠绕方向。

10．张同心同学自制了一个电磁铁，如图2-5所示，他为了使电磁铁的吸引力增大，他应该将滑动变阻器的滑片向哪端移动？

图2-5

9．请你在图2-4中，标出通电螺线管的电流方向、画出磁场的磁感线的示意图、标出磁感线的方向和通电螺线管的N、S极。

图2-4
