题目列表(包括答案和解析)
(三)

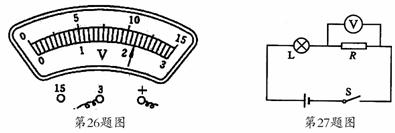

26.(4分)在“用电压表、电流表测电阻”的实验中,某一次测量时,小华同学观察到接在待测电阻两端电压表的示数如图所示,则电阻两端的电压为 伏。若此时电流表示数为 0.22 安 , 则电阻的阻值为 欧。
27.(12分) 在如图所示的电路中,闭合开关S,灯L不亮,电压表V有示数。已知电路中各处均接触良好,除灯 L 和电阻 R 外,其余元件均完好。
(1) 请判断该电路中存在的故障可能是 、 。(请将两种可能填写完整)
(2) 为进一步确定故障,小明同学将一个电流表正确串联在电路中,闭合开关S, 观察电流表的示数情况。若电流表有示数,说明故障是 ; 若电流表无示数,说明故障是 。
(3) 为进一步确定故障,小华同学将图中的电压表 V 正确并联在灯 L 两端,请判断他能否查找出电路的故障,并说明理由。
理由: 。
28.(4分)热敏电阻在现代自动控制技术中有着广泛的应用,某校的科学兴趣小组对热敏电阻的温度特性进行研究。他们设计了如图所示的电路,测得热敏电阻Rx在不同温度下的阻值。实验得到的数据如下表所示。
实验次数 |
温度(℃) |
电压(V) |
电流(A) |
阻值(Ω) |
1 |
20 |
2.8 |
0.14 |
20 |
2 |
30 |
2.8 |
0:16 |
17.5 |
3 |
40 |
2.7 |
0.20 |
13.5 |
4 |
50 |
2.6 |
0.26 |
10 |
(1)根据实验数据得到的结论是:该热敏电阻的阻值随温度升高而 。
(2)某次实验中电流表指针位置如图所示(电流表的量程为0.6安),则它的示数为 。
29.(12分)如图所示,电源电压为6V,R1=R2=30Ω,求:
(1)当开关S断开时,电路中的总电阻和R2两端的电压。
(2)当开关S闭合时,电流表示数和R2两端的电压。
25.杨明是一个无线电爱好者,在一次修理收音机时,发现有一只阻值为30Ω的电阻需要更换,而现在只有10Ω、20Ω、40Ω、60Ω、120Ω几种规格的电阻(每种电阻都有若干个),请你再帮杨明想两种解决办法:例如:将三个10Ω的电阻串联
方法一: ;
方法二: 。
24.五颜六色的小彩灯给街道、商店和旅游区增添了热闹的气氛。一串小彩灯的灯泡往往有四五十只,这么多的小彩灯是如何连接的呢?小明同学草市场上买了一串小彩灯,按下列步骤进行实验探究:⑴把所买的这串小彩灯接入电路,闭合电键后发现所有的小彩灯均发光。取下任意一盏小彩灯,闭合电键后发现全部小彩灯均不发光。根据上述实验现象可知每盏小彩灯间是以 方式连接的。⑵用电流表测量出这串小彩灯全部发光时通过每盏小彩灯的电流,则通过每盏小彩灯的电流大小有何关系? 。
23.如图是大型电子地磅的电路图。当称重物时,在压力作用下滑片P向B端滑动,变阻器连入电路的电阻 ,电流表的示数 。(选填“变大”“变小”或“不变”)。这样把电流对应的重量刻在电流表的刻度盘上,就可以读出被称物体的重量。
22.如图所示,闭合开关S后,要使滑动变阻器的滑片向右移动时灯泡变暗,应把F点与滑动变阻器的 点用导线连接起来。
21.有两个电阻阻值分别为4Ω和6Ω,串联后接到某电源上,那么两电阻中的电流之比为 ,两电阻两端的电压之比为 ,电路的总电阻为 Ω。如把这两个电阻改为并联后接到原电路中,那么两电阻中的电流之比为 ,两个电阻两端的电压之比为 。
20.常温下,两条长度相等、横截面积不同的同种材料制成的电阻丝,粗电阻丝的电阻 细电阻丝的电阻;把它们串联在电路中,通过粗电阻丝的电流 通过细电阻丝的电流(填“大于”“等于”或“小于”)
19.当使用电压表的“+”和“3”接线柱时,刻度盘上的示数是 V;若用“+”和“15”两个接线柱时,则示数是 V。
18.如图,灯L1上的电阻为R1,灯L2的电阻为R2,且R1>R2,闭合开关,导线a,b,c中的电流的大小是( )
A、a中的电流最大 B.b中的电流最大
C.c中的电流最大 D.一样大
