6.按照实物图作出电路图

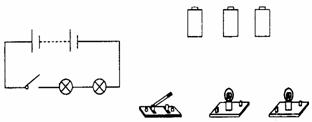

练习1、图1中灯泡L₁和L₂串联，开关控制两灯的通、断电。

5. 根据电路图连接实物图

4.将两个灯泡串联起来　　　　　　　　　　　　 .将两个灯泡并联起来

3.要求S为总开关，S₁控制L₁，S₂控制L₂，L₁、L₂并联，画出电路图，连接实物图

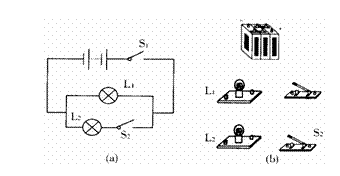

2.按照右上图(a)所示的电路图将图(b)中的实物　 连接起来。

1.根据下图电路图，连接实物图。

24.如图是能调节电灯亮度的电路图，要使电灯变暗，滑片P应

A.向a端移动　　 B.向b端移动 　　C. 在b点不动　　 D.在中间不动

23.滑动变阻器是可变电阻，其改变电阻的原理是

A.改变电阻丝的横截面积 　　　　　B.改变电阻丝连人电路的长度

C. 滑片跟电阻丝发生摩擦　　　　　 D.改变接线柱中的导线连接

22．如右上图所示电路，在开关S闭合前，滑动变阻器的滑片P应在　　 端。闭合开关S，当滑片P向左移动时，滑动变阻器连入电路的电阻变　 　，观察到电流表的示数变　　 。

20.如图的滑动变阻器，其最大阻值是50欧，接线柱A和D连入电路中，若要使电阻减小，滑动触头P应向 　　　　端移动。如果P在最左端，则电阻值为　 　　欧。如果P在最右端，则电阻值为　 　　　欧。

21下图为滑动变阻器连入电路的几种情况，当滑片P向左移动时，使连入电路中的电阻变大的是
