48．如图所示的电路，电源电压为6V，电阻R₁=8Ω，R₂=4Ω，R₃=12Ω求：

(1)S₁、S₂都断开时，电流表和电压表的示数各是多少?

(2)S₁、S₂都闭合时，电流表和电压表的示数各是多少?

　 2008学年第二学期期中教学质量分析 八年级科学答卷

47．如图所示，电源电压保持不变。当开关S断开时，电流表的示数为0.2安。S闭合时，电流表的示数为0.5安，已知R₂=20欧，求R₁的阻值和电源电压。

46．做测定电阻阻值的实验，(1)小明根据图所示的电路图，将图中的实验器材连接成实验电路、 同小组的小亮在检查时认为，从实验目的来看，实验电路上有一根导线连接错了，建议小明改接、 ①请你在接错的那根线上打“×”；②另画一根导线，使电路连接正确；③如果不改接这根导线，对实验的影响是：________________　　　　　　

(具体说明是什么影响)。

(2)小明将电路改接正确后，合上开关，调节变阻器的滑片到某位置时，电压表和电流表的指示如图所示，被测电阻R_x的阻值是　　　 Ω、

(3)小明和小亮为他俩在全班首先获得测量结果而高兴，准备整理实验器材结束实验、 你认为他们的实验真的结束了吗？你会给他们提出什么建议呢？①写出你的建议　　　　　　

　　　　　　　　　　 ，②提出这个建议的目的是_______　　　　　　　　　　　 。

45．左是电路图，右是实物图，要求用滑动变阻器控制灯L的亮度，当滑片P向右移动时，灯L变暗，请按其电路图连线将实物图连接成实物电路。

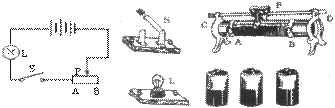

44．用如图所示的实验装置来探究决定导体电阻大小的因素，实验中使电源电压______(不变或改变)，通过比较_______大小来分析导体的电阻大小。

　 (1)将同样长度、粗细的铜导线和镍铬合金导线接在A、B间，发现通过的电流不同，说明：电阻的大小跟______有关；

　 (2)将相同粗细的两根铜导线分别接在A、B和C、D间，发现通过的电流不同，说明：电阻的大小跟______有关；

　 (3)将相同长度，粗细不同的铜导线分别接在A、B间；发现通过的电流不同，说明：电阻的大小跟______有关。

43．地球本身是一个巨大的磁体，地球周围的空间里存在着磁场，这个磁场叫做地磁场，试在图18中标出地磁的南极和北极(标在长方形虚线框两端)并在用虚线表示的地磁场的磁感线上用箭头标出方向。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

42．如图所示，下午的阳光斜射向地面，在山洞洞口附近适当位置放置一面平面镜，能使阳光正好水平射入洞内。在图中的适当位置画出平面镜(用“”表示平面镜)，以实现上述目的。　　　

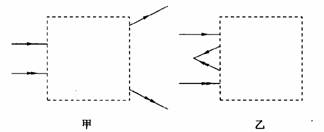

41.一束光线射到一个镜上，使光线方向发生了所示的改变，试在线框内画出所用的镜(图中光线上的双箭头和单箭头分别表示入射光束与反射光束相对应的边缘光线)

图2

40．如图所示电路，若L₁、L₂、L₃串联，应使开关S₁　　　 ，S₂　　 ；若L₁、L₂、L₃并联，应使开关____，　 _____；(填闭合或断开)，若只闭合，灯　　　 亮；若只闭合，灯　　 ____亮；(填)。
