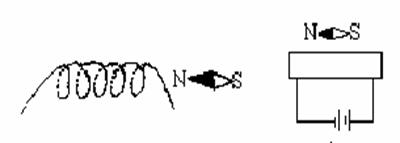

2．在描绘磁现象的各图中，哪个是错误的？ (　　 )

1．将小钢条的一端A靠近磁针N极时，互相吸引，将小钢条的另一端B靠近磁针N极时，也互相吸引，下面哪种说法正确的是？(　　 )　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　

A.小钢条具有磁性，A端是北极 　　　　B.小钢条具有磁性，A端是南极

C.小钢条没有磁性　　　　　　　　　　 D.以上说法都不对

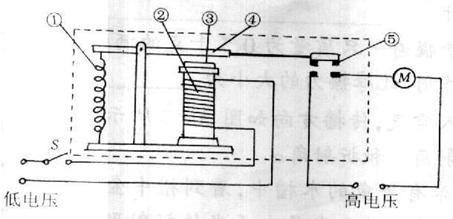

27.下图是电磁继电器的工作原理图。(A)电磁继电器主要由(1)　　　　　　　　　 ，(2)　　　　　 ，(3)　　　　　　　 ，(4)　　　　　　　 ，(5)　　　　　 等元件组成。

(B)工作过程如下图所示，请完成此表。

26．如右上图所示，当螺线管通电后，小磁针稳定在图中所示位置，在图中画出螺线管的绕线．

25．放在通电螺线管附近的小磁针静止时所指的方向如左下图所示，请标出通电螺线管的N极和S极，并用箭头标出通电螺线管导线中的电流方向．

24．根据下图中小磁针静止时的位置，标出磁体的N、S极和磁感应线方向。

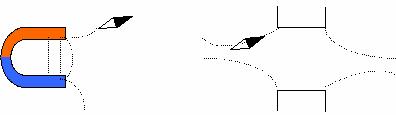

23．画出下图 中磁体的磁感应线，a、b点的磁场方向及小磁针的N、S极。

22．如图所示,在通电螺线管附近放着装有条形磁铁的平板小车,闭合开关S后，发现小车被推开，可以判断a端为　　 极，b端为　　　 极

21. 通电螺线管的电流越大，它的磁性　　 ；通电螺线管的　　 越多，磁性越强；插入铁棒后，它的磁性　　 。

20.如下图所示，将滑动变阻器接入电路MN处，当K闭合且变阻器滑动片P向右滑动时电磁铁的电流减小，磁性　　 ，则应将变阻器的接线柱　　 或　 　　　　接入电路，这时小磁针的左端是_____极，电磁铁的左端为　 极。
