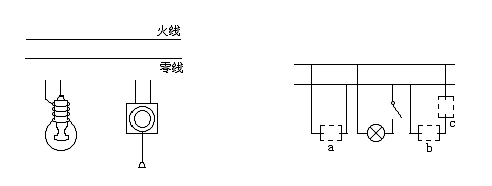

14、 在电路图中有插座、开关、电灯，请在空缺处填入恰当的符号。

13、 把开关、螺口灯泡正确接入图中。

12、图中的装置是用来演示：(　　 　)

A．电流的磁场　 B．电磁感应现象　 C．磁场对通电导线的作用　 D．电磁铁原理

11．用笔画线代替导线，将图所示的各元件连接起来，以达到用低电压、弱电流控制高电压、强电流的目的．

10、在如图所示的电路中，闭合开关S后，a、b

、c、d四个小磁针中，N极指向上方的是(　　　　 )

　 A、a和b　　　

B、a和c　　

C、c和d　　　 D、b和c

9．如图所示，一只小磁针自A点开始沿圆形轨迹

绕条形磁铁缓慢移动一周又回到A点的过程中，小磁针

绕自身的转轴转动的圈数为　　　 (　　 )

A．1圈　 B．2圈　 C．3圈　 D．4圈

8．一根长直铜导线在靠近一个原来静止的小磁针的过程中(　　 )　　　　　　　　　　　　　　　　　　　　　　　

A．小磁针不动，导线不可能有电流通过

B．小磁针发生转动，导线一定通有电流

C．小磁针发生转动，导线不一定通有电流

D．小磁针不动，导线一定没有电流通过

7. 螺线管通电后，吸引软铁a使弹簧伸长，如图所示，当滑动变阻器滑片P向右移动时：(　　 )

　　 A. 弹簧伸长增加，电流表示数变大

　　 B. 弹簧伸长增加，电流表示数变小

　　 C. 弹簧伸长减小，电流表示数变小

D. 弹簧伸长减小，电流表示数变大

6．图为通电螺线管和一小磁针静止时的情形，请在图中标出电流方向、

通电螺线管的磁极名和小磁针的磁极名。

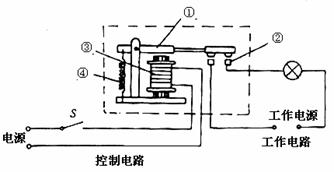

5、下图虚线框内是一个电磁继电器，请填出各部分名称①_________，②_________，③_________，④_________，当控制电路S闭合时，灯_________(发光、熄灭)
