1.B　 2.D　 3.A　　 4.B　　 5.B　　 6.D　　 7.C　　 8.C　　 9.C　　 10.D　　 11.D　　 12.C　　 13.C　　 14.C　 　15.C　　 16.C　　 17.D　　 18.A　　 19.C　　 20.D

29、如图所示电路，定值电阻的阻值为6欧，滑动变阻器的阻值为12欧，当滑片位于a时，电流表的示数为1.5安，求：当滑片位于b时，电流表和电压表的读数是多少？

第3章A卷

28、为研究电流强度和电压的关系，现用导体AB为研究对象，用滑动变阻器滑片来改变导体AB两端电压，使其成整数倍的变化，由伏特表和安培表中读出相应的电压值和电流强度的数值。

(1)根据实验数据，可得出结论：在_________一定的情况下，导体中的电流强度跟________成________。

(2)如果将上述实验中的电源改变为三组蓄电池，则通过导体AB的电流强度是________安培。

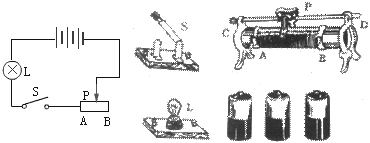

27、左是电路图，右是实物图，要求用滑动变阻器控制灯L的亮度，当滑片P向右移动时，灯L变暗，请按其电路图连线将实物图连接成实物电路。

26、用如图所示的实验装置来探究决定导体电阻大小的因素，实验中使电源电压______(不变或改变)，通过比较_______大小来分析导体的电阻大小。

　 (1)将同样长度、粗细的铜导线和镍铬合金导线接在A、B间，发现通过的电流不同，说明：电阻的大小跟______有关；

　 (2)将相同粗细的两根铜导线分别接在A、B和C、D间，发现通过的电流不同，说明：电阻的大小跟______有关；

　 (3)将相同长度，粗细不同的铜导线分别接在A、B间；发现通过的电流不同，说明：电阻的大小跟______有关。

25、要想使2kΩ的定值电阻上通过3mA的电流，那么应在该电阻两端加上_______V的电压，如果该定值电阻所允许通过的最大电流是12mA，那么这电阻两端所能加到的最大电压是______V。

24、如图所示的导线，A处导线的直径大于B处导线的直径，那么通过A 处和B处电流强度的关系I₁___I₂。

23、电源有两个极：一个______极、一个_______极，电源的作用是在电源内部不断地使正极聚集______电荷，负极聚集_________电荷，使电流从______极流出，以持续对外供电。

22、原子由________和_______组成；原子核由______和__________组成；其中______带负电，_______带正电，___________不带电。

21、如图所示，闭合开关时电路为_________，断开开关时电路为___________，如果用导线连接干电池的两极，电路为___________。
