19．关于闭合电路的一部分导体，在磁场中运动产生感生电流的说法，正确的是-----(　　　 )

　 (A)做任何运动时，都会有感生电流　　　 (B)与磁体相对运动时，一定有感生电流

　 (C)沿磁感线运动时，一定有感生电流　　 (D)切割磁感线运动时，一定有感生电流

18．如右图所示，火线和零线均完好，但S闭合后灯不亮，用测电笔测试图中a、b、c、d、

　 e、f各点，结果只有a点能使测电笔氖管发光，则故障是--------------------------------------(　 )

　(A)ab间电线断路

　 (B)cd间电线断路

　 (C)ef间电线断路

　 (D)灯泡的灯丝断了

17、如右图所示是火警自动报警原理图。发生火警时，将会发生下列变化：(a)温度升高使双层金属片弯曲；(b)接通触点使工作电路中有电流通过；(c)电磁铁有磁性；(d)衔铁被吸下；(e)接通触点使控制电路中有电流通过；(f)电灯亮、电铃响，发出警报。这些变化的正确顺序是(　 )

(A)a、b、c、d、e、f　 (B)a、e、c、d、b、f　 (C)a、b、d、c、e、f　 (D)a、e、d、c、b、f

16、在右上图中所示的电路中，要使螺线管显示最强磁性，电键S1、S2的连接状态应

是---------------------------------------------------------------------------------------------------------- (　　 )

(A)S₁接l，S₂接3　　　(B)S₁接2，S₂接4

(C)S₁接1，S₂接4　　　　(D)S₁接2，S₂接3

15、如右图所示的装置中弹簧秤下面挂了一铁块，开关S初始合在b上，现要使弹簧秤读数减小，下列可行的办法是---------------------------------------------------------------------------------(　　 )

(A)将滑片P向右移　　　 　(B)改变电流方向

(C)将S合在a上　　　　(D)把铁芯拔出

第15题　　　　　 　 第16题　　　　　　第17题

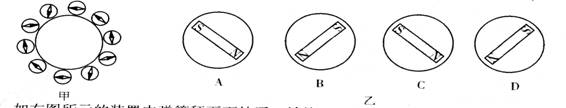

14．圆纸盒里藏放着一个条形磁铁，在盒子周围放置一些小磁针(小磁针涂黑端为N极)，这些

小磁针静止时的指向如下图甲所示，则图乙中能正确反映盒中条形磁铁放置情况的是--(　 )

13．家庭电路中的保险丝烧断了，下列原因中不可能的是------------------------------(　　　 )

　 (A)插座中两根线头相碰　　　　 (B)电路中接人功率过大的用电器

　 (C)保险丝太粗了　　　　　　　 (D)保险丝太细了

12．我国供生产和生活用的交流电，频率是50赫，每秒钟电流方向改变次数是 ----(　　 )

　 (A)50　　　 (B)25　　　 (C)200　　 (D)100

11．如右图所示，可以使电流表C指针发生偏转的情况是--------------------------------(　　　 )

(A)开关断开，导体ab竖直向下运动

(B)开关断开，导体ab垂直纸面向外运动

(C)开关闭合，导体ab竖直向上运动

　 (D)开关闭合，导体ab垂直纸面向纸内运动

10．我们曾用下列方法研究过如下的问题：①用磁感线描绘空间的磁场　 ②用水流来类比电流　 ③通过电灯的发光来认识电流的存在　 ④用光线表示光的传播路线　 ⑤研究压强和受力面积的关系时，保持压力的大小不变。　 在这些问题的研究过程中，所用方法相同的是------------------------------------------(　 　　)

　 (A)②③⑤　 　(B)①④　　 (C)②③　　 (D)①③
