12．图6所示是一个双量程电压表，表头是一个内阻R_g=500Ω，满刻度电流为I_g=1A的毫安表，现接成量程分别为10V和100V的两个量程，则所串联的电阻R₁=______Ω，R₂=______Ω。

11．有一内阻为10kΩ、满刻度电流值为100A的灵敏电流计，它所允许测量的电压最多是______mV。如果把它串联一个490kΩ的大电阻后，它的电压量程扩大到______V，原来“10A”的刻度线，现kΩ的定值电阻，那么它的电流量程扩大到原来的______倍，可允许测量的电流最大值是______A。

10．大量程电流表与小量程电流表相比，大量程档位的内阻比小量程档位的内阻______；把一个灵敏电流表改装成两个不同档位的电压表，则大量程档位电压表的内阻比小量程档位电压表的内阻______。

9．一个电流表的满刻度电流值I_g= 0．6A，面板如图5所示，那么它每一小格所相应的电流是______mA，指针现在的电流示数是______A。如果这个量程为0.6A的电流表内阻R_g=60Ω，要把这个电流表的量程扩大成 3A，那么应该在R_g上______联一个电阻Rs，Rs的大小应是______Ω；并联Rs后，测某一电流，指针仍指到图5中所示位置，则该电流是______A，并联Rs 后，刻度盘上每一小格所代表的电流值是未并联Rs前的______倍。

8．将滑动变阻器接成分压电路，如图4所示，由于电路有一处出现故障，致使输出电压U_p不能随滑动键P的位置而改变

　①不论P如何滑动，U_p始终等于0V，则故障原因可能是 [ ]

　A．导线EF段有断开处

　B．导线AB段有断开处

　C．滑动键P与电阻R接触不通

　D．导线BC段有断开处

　②不论P如何滑动，U_p始终等于输入电压U₀，则故障原因可能是 [ ]

　A．电源与导线端F接触不良

　B．滑动键P与电阻R接触不通

　C．BC段导线有断开处

　D．滑动变阻器R的电阻丝有断开处

7．利用滑动变阻器来改变用电器R₀上所得到的电压可以有图3中甲、乙两种电路。用R表示滑动变阻器的全部阻值。选择哪个电路更合适，以下叙述中正确的是 [ ]

　A．若R₀>>R，则采用电路甲比较合适

　B．若R₀>>R，则采用电路乙比较合适

　C．若R₀≈R，则甲、乙电路都合适

　D．两种电路都能使R₀上的电压改变，因此两种电路都适合

6．图2所示电路中，已知电流表内阻R_A比定值电阻R小很多倍(R_A<<R)。当电键K断开时，电流表的示数为3．0A；当电键K闭合时，电流表示数为1．0A。标准电阻R₀=6Ω，则电流表的内阻R_A等于 [ ]

　A．2Ω B．3Ω

　C．12Ω D．18Ω

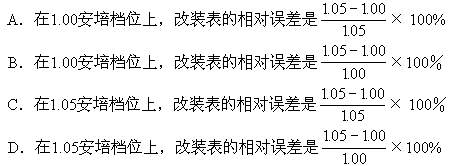

5．校表时，当标准电流表指针指1．00A时，改装表指针的指示数为1．05A，那么下述结论中正确的是 [ ]

4．校准过程中发现待测表(即改装表)的读数比标准电流表的读数稍大，若灵敏电流计G的满偏电流值是准确的，则出现误差的原因可能是 [ ]

　A．R_g的测量值比真实值偏大

　B．R_g的测量值比真实值偏小

3．电流表的内阻是R_g=200Ω，满刻度电流值是I_g=500微安培，现欲把这电流表改装成量程为1．0V的电压表，正确的方法是 [ ]

　A．应串联一个0．1Ω的电阻

　B．应并联一个0．1Ω的电阻

　C．应串联一个1800Ω的电阻

　D．应并联一个1800Ω的电阻
