25．如图6所示电路，巳知电流表的量程为0-0．6A，电压表的量程为0-3v，定值电阻R1阻值为10Ω，滑动变阻器R2的最大阻值为50Ω，电源电压为6V．开关S闭合后，在滑动变阻器滑片滑动过程中，保证电流表、电压表不被烧坏的情况下　　 (　 )

A．滑动变阻器滑片允许滑到最左端　　　　　　 B．电压表最小示数是1V

C．电路中允许通过的最大电流是0.6A

D．滑动变阻器滑片移动过程中，电流表先达到最大量程

24．图8所示电路中，当开关S闭合，甲、乙两表是电压表时，示数之比U甲：U乙=3：2，当开关S断开，甲、乙两表都是电流表时，则两表的示数之比I甲：I乙为 (　　 )

A.2：1　　 　B. 3：1　 　 　C. 2：3　 　　D. 1：3

23．如图1所示，电源电压保持不变，R₁＝7Ω，R₂＝8Ω，S闭合，电 压表的示数为4V，则电源电压为　　　　　 (　　　　　 )

　A．2．5V　　　　 B．3．5V　　　 C．7．5V　　　　　 D．14V

22．为维护消费者权益，某技术质量监督部门对市场上的电线产品

行抽查，发现有一个品牌电线中的铜芯直径明显比电线规格上标定的直径要小，引起电阻偏大。从影响导体电阻大小的因素来分析，影响这种电线电阻不符合规格的主要原因是( 　　　　)　 A．电线的长度　　 　B．电线的横截面积　　 　C．电线的材料　 　D．电线的温度

21．如图所示，粗心的小强把电流表当作电压表接在了L_l的两端。此时如果闭合开关，一定会发生　　 (　　 　　)

A．电源短路　 B．电流表损坏　　 C．L₁不亮　　　 D．L₂的灯丝烧断

20．由公式可知　 (　　 )

A、加在导体两端电压越大则电阻越大　　　　 B、通过电体的电流越大则电阻越小　　　　

C、导体的电阻跟它两端的电压成正比，跟它当中的电流成

D、导体电阻的大小在数值上等于导体两端电压与导体中电流的比值

19．有两只定值电阻分别标有“4A，10Ω”和“1.5A，6Ω”字样，若把它们串联起来，

电路中允许通过的最大电流和电路两端允许加的最大电压分别是　　 (　　 　)

A、4A，40V　　　 B、1.5A，9V　　　 C、1.5A，24V　　　 D、5.5A，49V

18．在如图所示的电路中，闭合开关S，电压表所测出的

电压是　　　 (　 　　)

　A．电源两极的电压　　　 B．R₁两端的电压

C．R₂两端的电压　　　　　 D．R₁、R₂的总电压

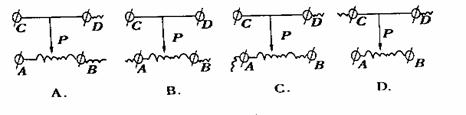

17．下图中的四个图为滑动变阻器连入电路的几种情况，当滑片P向左移动时，使连入电路中的电阻变大的是　 (　　　　 )　　　　

16．关于电流方向，下列说法中正确的是　 (　　 )

A.电荷运动的方向，叫做电流方向　 B.金属导体中，自由电子移动的方向，就是电流方向　　　　　 C.人们把正负电荷运动的方向，规定为电流方向　

D.正电荷移动的方向，规定为电流方向
