49. 关于右图所示电路，以下说法正确的是　 　　(　　 )

A. 只接通S₁ ，灯亮、电铃响　　 B. 只接通S₂ ，灯亮、电铃响

C. 只断开S₃ ，灯亮、电铃响　　 D. 只断开S₁ ，灯亮、电铃响

48. 如右图所示，电源的电压不变，闭合开关S，将滑片P向a端移动过程中　 (　　 )

A. 电流表A和电压表V的示数不变　　　　　　　 B. 电流表A和电压表V的示数减小

C. 电流表A的示数增大，电压表V的示数减小

D. 电流表A的示数增大，电压表V的示数不变

47．图所示的是小涛在测量一个电路时的电表示数，请你判断下

列说法中正确的是　　　　　　 (　　　 )

A．电流表的读数是2.3A 　　　B．电压表的示数是13V

C．电流表的读数是2.3V　 　　　D．电压表的示数是2.3V

45、如图所示，当开关K₁闭合、 K₂断开时，电压表读数为3.0伏特；当开关K₁断开、K₂闭合时，电压表读数为4.5伏，则此时R₁、R₂两端的电压分别是　　　　　　　　　 (　 　　)

A、3.0伏，4.5伏　 　　　　B、1.5伏，4.5伏

C、3.0伏，1.5伏　　　 　　　D、1.5伏，3.0伏

46如图，电源电压U不变，当滑动变阻器的滑片P向右移动时，则(　　　 )

A．电流表示数变大，电压表示数变小　

B．电流表示数变小，电压表示数变小

C．电流表示数变大，电压表示数不变　

D．电流表示数变小，电压表示数不变

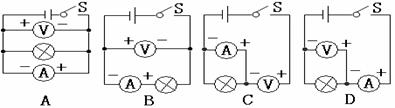

44．如图所示，在下列四个图中，电压表和电流表使用正确的是　　　 (　　　 )

43．关于电压，下列说法正确的是　　　　　 (　　　 )

A．有电源就一定有电压且有电流　 　　B．电压就是电的压力

C．电压是形成电流的条件之一　　 　　D．有电压就一定能形成电流

42．如右图所示的电路中，已知电源电压为6V，且保持不变，当开关S闭合后，发现一只灯泡发光，电压表的示数为6V，存在这一现象的原因可能是 ( 　　)

A．灯L₁短路　 　B．灯L₂短路　 C．灯L₁断路　 　D．灯L₂断路

41．一段导体两端电压是4.0V时，导体中的电流是1.0A，如果将其两端的电压减小到2.0V，导体中的电流变为　　　　　　　　　　　　　　　　　　　　 (　　　 )

A．2.0A　 　　　　　B．0.25A　 　　　　　C．3.0A　 　　　D．0.50A

40、一只20欧姆的电阻与一个标有“60欧，1安”的滑动变阻器串联，滑动变阻器的滑片移动时，电路的总电阻会发生变化，则总电阻的变化范围是　　　　　　　　　　 ( 　　)

A、20-60欧姆　　 　　B、15-20欧姆　 　　C、20-80欧姆　 　　D、0-20欧姆

39、关于R＝U/I，说法正确的是　　　　　　　　　　　　　　　　　　　 (　 　)

A、电阻与电压成正比　　　　 　　　　　　B、电阻与电流成反比

C、导体的电阻跟电压成正比，跟电流强度成反比

D、导体的电阻不随电压、电流的改变而改变
