3.在上图所示的电路中，有可能造成电源和安培表都损坏的是　　 (　　 )

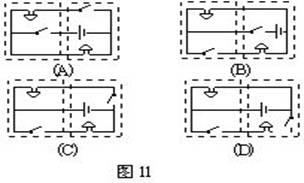

2．甲乙两个办公室为了互相传呼方便，在两个办公室里各装了一个电铃，要使两办公室的任何一方按电键都只能使对方的电铃发声，正确的电路图应是是图中11中的：

1．下列几幅图涉及的都是我们日常生活中常见的物体，制造它们的材料中既有导体又有绝缘体的一组是(　　　 )

5．如图所示的电路中，已知电源电压为6V，电流表示数为0.3A，电压表示数为1.5V。请计算滑动变阻器接入电路的阻值为多大？

4．如图所示，已知电阻R₁=5Ω，电流表A1的示数为I₁=1A，电流表A的示数为I=1.5A，求：(1)电源电压U；(2)流过R₂的电流；(3)求R₂阻值。

3．在做测定额定电压为2.5V小灯泡的电阻的实验中(设电灯的阻值不受温度影响) ：

(1)如图甲所示，连接电路时滑动变阻器的滑片应滑到_____________；(最左端或最右端)

(2)小婷在连接电路时，还有两条导线未连接，请在图中用笔画线代替导线把电路连接好(不要更改原有导线，且导线不允许交叉)

(3)若电源电压为4.5V，正确连接好电路后，闭合开关，调节滑片P的位置，当灯泡正常发光时(在额定电压下正常发光)，此时电流表示数如图中乙所示，其示数为________A，则此时的电灯电阻为________Ω。

2．在研究电流跟电压、电阻之间关系的实验中，小明通过改变电路中的电压和电阻，分别测得了如下两组数据：

分析表1数据，可得到的结论是：________________________________。

分析表2数据，可得到的结论是：________________________________。

1、如图所示电路，定值电阻的阻值为6欧，滑动变阻器的阻值为12欧，当滑片位于a时，电流表的示数为1.5安，则电源电压多大？当滑片位于b时，电流表的读数是多少？

3、为研究电流强度和电压的关系，现用导体AB为研究对象，用滑动变阻器滑片来改变导体AB两端电压，使其成整数倍的变化，由伏特表和安培表中读出相应的电压值和电流强度的数值。

(1)根据实验数据，可得出结论：在_________一定的情况下，导体中的电流强度跟________成________。

(2) 如果将上述实验中的电源改为三节蓄电池串联组成电池组，则通过导体AB的电流强度是________安培。

2、左是电路图，右是实物图，要求用滑动变阻器控制灯L的亮度，当滑片P向右移动时，灯L变暗，请按其电路图连线将实物图连接成实物电路。
