5.判断右图中各通电螺线管磁场中小磁针的N、S极，把N极涂黑.

4．如图所示，根据小磁针静止时N极的指向，标出磁感线的方向、电磁铁磁极的极性、导线中的电流的方向及电源的正负极。

3.根据下图小磁针的N、S极指向，标出通电螺线管的电流方向.

2.在右图中，根据电流方向标出通电螺线管的N、S极.

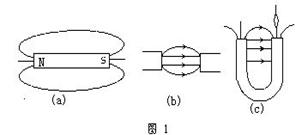

1．在图1中标出磁感应线的方向、磁体的磁极及小磁针的N极和S极。

24.如下图所示，通电螺线管的左边有一条形磁铁，右边有一根铁棒，当接通电路后，下列说法中正确的是(　　 )

A.若条形磁体被吸引，则可断定a端为电源正极

B.若条形磁体被排斥，则可断定电源a端为正极

C.若软铁被吸引，则可断定a端为电源正极

D.若软铁被吸引，则可断定b端为电源正极

23．如图所示，ab，cd为铁棒，当电键S闭合后，ab，cd就被磁化，磁化后的极性为 (　 )

A．a端为N极，d端为N极．　　B．a端为S极，d端为S极． C．b端为S极，d端为S极．　　D．b端为N极，d端为N极．

22.地磁场的磁感线(　　 )

A.正指地理北极　　 B.正指地理南极 C.指向地理北极附近　 D.指向地理南极附近

21．在地球表面的某个位置，发现能自由转动的小磁针静止时N极竖直指向上，S极竖直指向下，则该位置应在(　　 )

A.地理北极附近　 B.地理南极附近C.赤道附近　　　 D.无法确定

20.一条形磁铁旁边放了一个小磁针，小磁针静止时的情况如下图所示，则条形磁铁的(　　 )

A.左端是N极，右端是S极 　B.左端是S极，右端是N极

C.两端都是N极　 　　　　　　D.两端都是S极
