8、如图所示, 表示两盏白炽灯的两只插座的安装电路图, 其中一项安装错误的是：　)

　A、插座C; 　　　B、插座D;　　　

　C、A 灯及开关;　　D、B 灯及开关。　　　

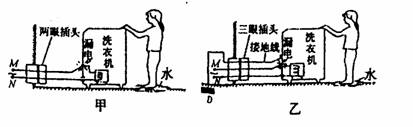

7、今洗衣机的使用十分普遍，它把人们从手工洗衣这一繁琐的家务中解放出来。比较下面甲、乙两图中所示的做法，你认为__________做法更安全，这是因为______________

6. 家庭电路里的保险丝熔断了，可能是(　　 )

　　 A. 开关失灵　　　　　　　　　　　　　　 　B. 灯泡的灯丝断了

　　 C. 电路中使用了功率过大的用电器　　　　 　D. 开关中的两个接线头相碰了

5．某出厂的电能表标有“220V　 10(20 )A字样，其中220V代表

代表　　　　 ，10A代表　　　　　 ，20A代表　　　　　　

4．下列有关家庭电路说法不正确的是：　　　　

A 断路器应连在火线上；B各用电器和插座之间是并联连接的；

C断路器连在电能表前面； D断路器并联连在电路中；

E开关应与零线相连； F开关和所控制的用电器是并联连接的。

3. 在家庭电路中，开关和电灯是_____联的，插座与电灯是_____联的，保险盒是_____联在电路中的。

2. 如图是家庭电路的电路图，试写出各部分电路器件的名称：

(1)是_____；(2)是______ (3)是______；(4)是______(5)是_____；(6)是_____(7)是_____。

1. 某家庭电路的两根导线中有一根与大地间电压为零，叫　　　 线，另一根叫　　　 线。它们之间的电压是　　　 伏，可以用　　　 辨别它们。测试时，用手接触笔尾的　　　 ，用　　　 接触电线，若氖管发光，表明接触的是　　　 线，氖管不发光，表明接触的是　　　 　线。

26．家庭电路中使用的三孔插座，1，2，3代表插座的三个孔，则接地的是　　　　　　 (　 )　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　 A　 1　　　　　 B 2　　　　　　 C　 3　　 　　　　D 都可以　　　　　　　　　

25、关于保险丝，下面说法正确的是

　　 　　　　　 A．电路里装了保险丝，就能起保险作用　　　　 B．选用额定电流越小的保险丝就越安全

　　　　　　　　　　 C．保险熔断后，可以用同样粗细的铜丝来代替　　　　　　　　　　　　　　　　

D．只有用适当规格的保险丝，才能起到既不妨碍供电又能保险的作用
